GOM Volume Inspect Pro
Průmyslový standard pro kontrolu 3D dat.
Vizualizujte a kontrolujte CT data pomocí softwaru GOM Volume Inspect a získejte vysoce přesné informace o kvalitě měřených součástí. GOM Volume Inspect Pro nabízí řadu funkcí, které uživatelé mohou automatizovat a programovat podle svých potřeb. Můžete přímo importovat všechny běžné formáty CT dat – bez ohledu na to, jaký systém počítačové tomografie pro měření používáte.
Hlavní funkce
Vylepšená vizualizace objemových dat

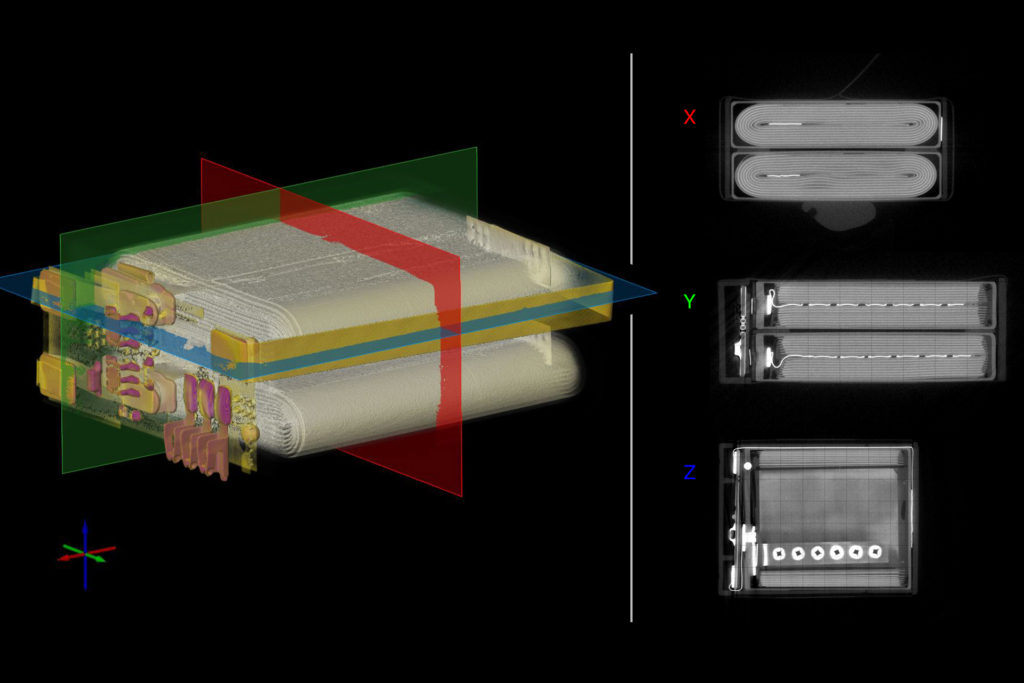

Pomocí detailního náhledu můžete současně zobrazit více objemových řezů z různých úhlů. To vám umožní snazší orientaci v objemových datech a pomůže analyzovat součást ještě detailněji. Průhlednost a barevné provedení lze upravit dle potřeby. Použití barevných rozdělení slouží pro přehlednou a strukturovanou vizualizaci jednotlivých částí dílu podle jejich hustoty.
Rozdělení objemových dat při současném skenování více dílů

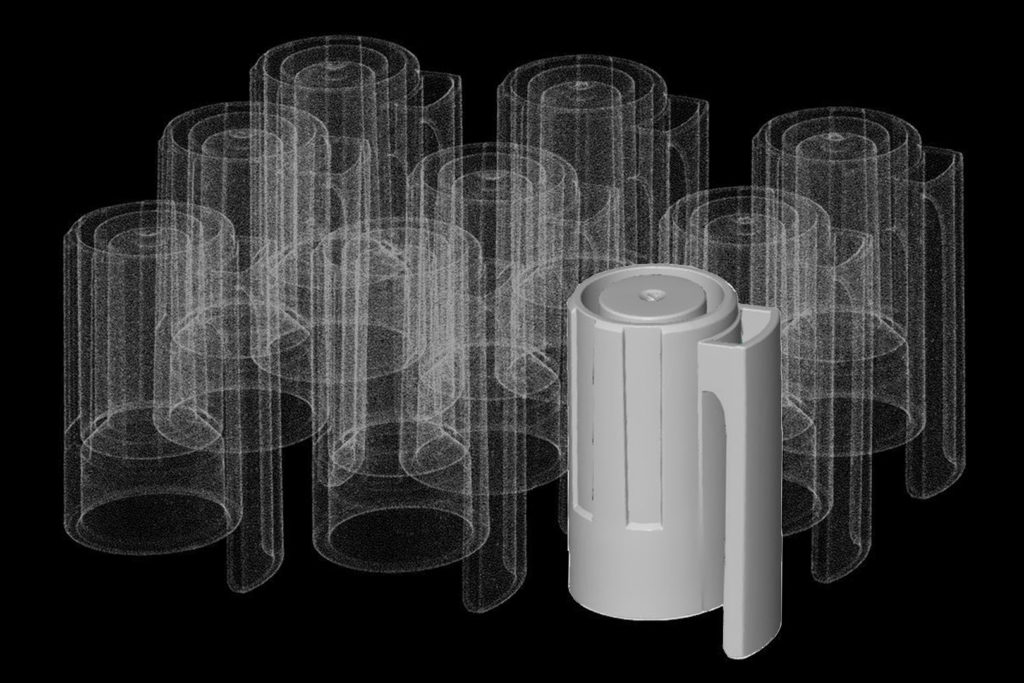

Po CT naskenování několika součástí “v jednom záběru” můžete nyní vyčlenit z objemových dat součásti jednu po druhé, a to pomocí funkce rozdělení objemu (Volume Separation) – zjednodušíte tak individuální vyhodnocení nebo porovnání jednotlivých součástí.
Prezentace výsledků prostřednictvím videa
Kromě virtuálního procházení jednotlivými vrstvami součásti můžete během svého postupu nahrávat videoklipy, ukládat hodnocení a sdílet je s ostatními. Díky videu budou vaše výsledky analýzy ještě přesvědčivější a poslouží vám k jednoduchému vysvětlení složitých informací o součásti.
Výhody softwaru GOM Volume Inspect Pro
Interaktivní zobrazení objemových dat
Zobrazení dat ve 3D a v 2D řezech
Vizualizace výsledků
Porovnání cílového a skutečného stavu celého objemu dat s barevně odlišenou vizualizací
Metrologické vyhodnocení
3D inspekce geometrických prvků (včetně GD&T)
Vyhodnocení několika součástí najednou
Stabilita výroby a porovnávání jednotlivých součástí
Analýza vnitřních vad
Staženiny, trhliny, pórovitost atd.
Automatické funkce
Automatizovaná vyhodnocení a přizpůsobené funkce
GOM Volume Inspect Pro v příkladech
Vizuální kontrola dobíjecí baterie
Cíl: Kontrola kritické součásti dobíjecí baterie, zda nemá vnitřní defekty.
Řešení: Po naskenování baterie systémem počítačové tomografie se data z CT vyhodnotí v softwaru GOM Volume Inspect Pro. Ten vytvoří digitální řezové pohledy v libovolném bodě baterie. Můžete si přizpůsobit detaily a kontrast snímků, které odhalí i drobné detaily a rozdíly v materiálu ve vynikající kvalitě. Bezchybně jsou detekovány i typické problematické oblasti v blízkosti lemu anody, nežádoucí, deformovaný materiál nebo vadná místa svarů.
Kontrola vad vstřikovaného dílu
Cíl: Detailní kontrola vnitřních vad
Řešení: Pro zajištění přísných požadavků na kvalitu je vstřikovaný díl kontrolován na přítomnost vměstků a dutin a podroben hloubkovému metrologickému vyhodnocení. Pokud jde o kontrolu vnitřních struktur, GOM Volume Inspect Pro nabízí specializované měřicí nástroje, které analyzují pórovitost součásti, rozměry vad a jejich vzdálenost od vnějšího pláště nebo CAD dat. Pro jejich specifickou klasifikaci lze použít toleranční rozsahy.
Pro začínající uživatele
Zdarma
GOM
Volume Inspect
- Zobrazení a úpravy stávajících projektů
- Import svazků
- Vizualizace objemu
- Základní prvky a kontroly objemových vad
- Základní kontroly a hlášení rozměrů
Vyzkoušejte základní funkce programu GOM Volume Inspect a seznamte se s ním zdarma. Kdykoli můžete přejít na verzi GOM Volume Inspect Pro. Začněte s kontrolou CT dat pomocí softwaru GOM Volume Inspect a řešte jednoduché i složité kontrolní úlohy.
Pro pokročilé uživatele
Vyzkoušejte bezplatné demo
GOM
Volume Inspect pro
- Pokročilá kontrola
- Pokročilá vizualizace objemu
- Rozšířená analýza objemových vad (P203)
- Funkce přizpůsobení
- Automatizované procesy
- Zvýšení efektivity pomocí šablon projektů
GOM Inspect Pro je založen na parametrické koncepci, díky níž jsou všechny kroky sledovatelné a přenositelné. Kontrolujte více dílů a analyzujte trendy, začněte plánovat kontroly, abyste měli náskok, a využijte stávající projekty s uživatelsky definovanými šablonami.
