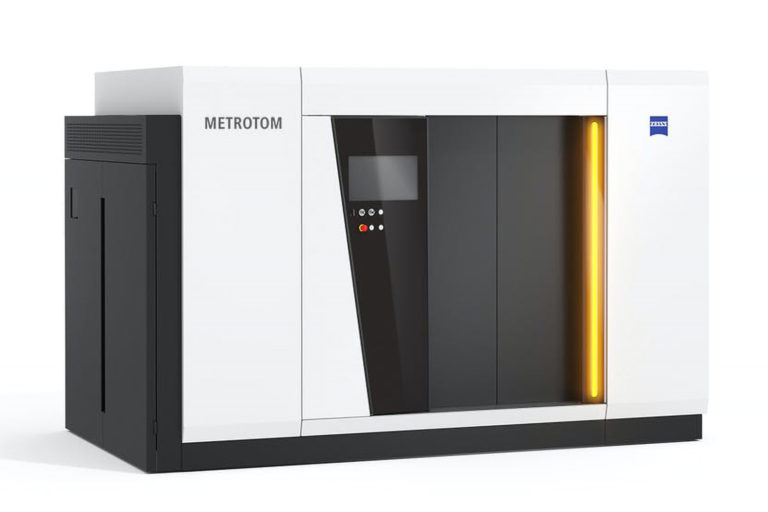

Zeiss Metrotom 800 a 800 HR
METROTOM 800 a 800 HR (225kV a 225kV HR) je přizpůsoben požadavkům pro díly vytvořené průmyslovým vstřikováním plastů. Splňuje požadavky pro potřeby středně velkých společností v odvětví plastů, kompozitních materiálů a keramických dílů. Vyznačuje se také atraktivním poměrem cena/výkon.
METROTOM 800 je ideální pro měření dílů vytvořených průmyslovým vstřikováním plastů. Splňuje požadavky pro potřeby středně velkých společností v odvětví plastů, kompozitních materiálů a keramických dílů. Vyznačuje se také atraktivním poměrem cena/výkon.
Při vývoji systému METROTOM 800 byly rozhodující minimální náklady na údržbu a maximální dostupnost, čehož se dosahuje použitím bezúdržbového zdroje zářiče (rentgenky) v rentgenové mikroskopii. Extrémně malé ohniskové body umožňují promítání obrazu ostrého jako břitva na detektor jako základ pro vysokou přesnost měření. METROTOM 800 poskytuje téměř tři miliony pixelů pro velmi vysoké rozlišení detailů.
ZEISS METROTOM 800 225Kv je primárně určen pro rychlé skenování dílů s vyšší hustotou voxelů.
Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR (225 kV) | |
---|---|---|
Napětí a výkon | 225 kV 500 W | |
Typ | Otevřená rentgenová technologie | |
Měřicí objem | 300 × 390 mm | 300 × 360 mm |
Rozlišení detektoru | 1024 × 1024 px | 1536 × 1920 px |
Materiál krytu | Olovo | |
Rozměry | 3 200 × 2 050 × 1 820 mm | |
Váha | 5 000 kg |
Zeiss Metrotom 1 | Zeiss Metrotom 800 (130 kV) | Zeiss Metrotom 6 Scout | Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR | Zeiss Metrotom 1500 | |
---|---|---|---|---|---|---|
Velikost dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Přesnost | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Rychlost | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Rozlišení | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Hmotnost dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Půdorys | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Hustota dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Objemové 3D modely z počítačových tomografů poskytují komplexní údaje o vnitřních a vnějších charakteristikách dílu. Pomocí softwaru GOM Inspect můžete snadno importovat objemová data ve všech běžných formátech, jako jsou *.vgi, *.vgl, *.pcr, *.exv, *.rek atd., do zavedeného softwarového formátu a kontrolovat povrchy jako obvykle.
Objemová data můžete do softwaru snadno přetáhnout. Pracovní proces je tak výrazně rychlejší a jednodušší díky automatické konverzi voxelových CT dat na objemová data (STL mesh). Mohou být vyhodnoceny jedno- i vícemateriálové díly nebo více dílů. Různé materiály dílu se pak zobrazí jako samostatné povrchové sítě.
Software GOM Inspect rozlišuje mezi různými materiály skenovaného objektu, aby vygeneroval povrch pro každý jednotlivý materiál. Kromě toho může být polygonizační oblast omezena, což snižuje import do relevantních dílčích oblastí celkového objemu. Všechny plochy, dokonce i vnitřní struktury, lze použít pro analýzu tvarů a rozměrů nebo pro nominální/skutečné srovnání.
