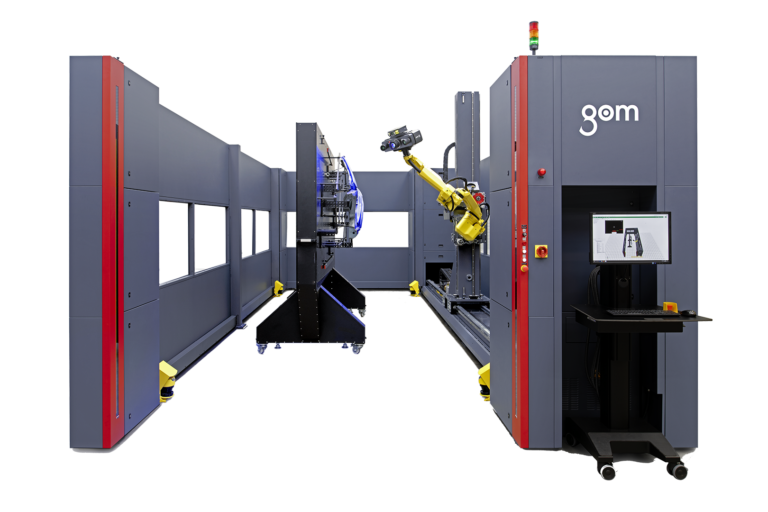

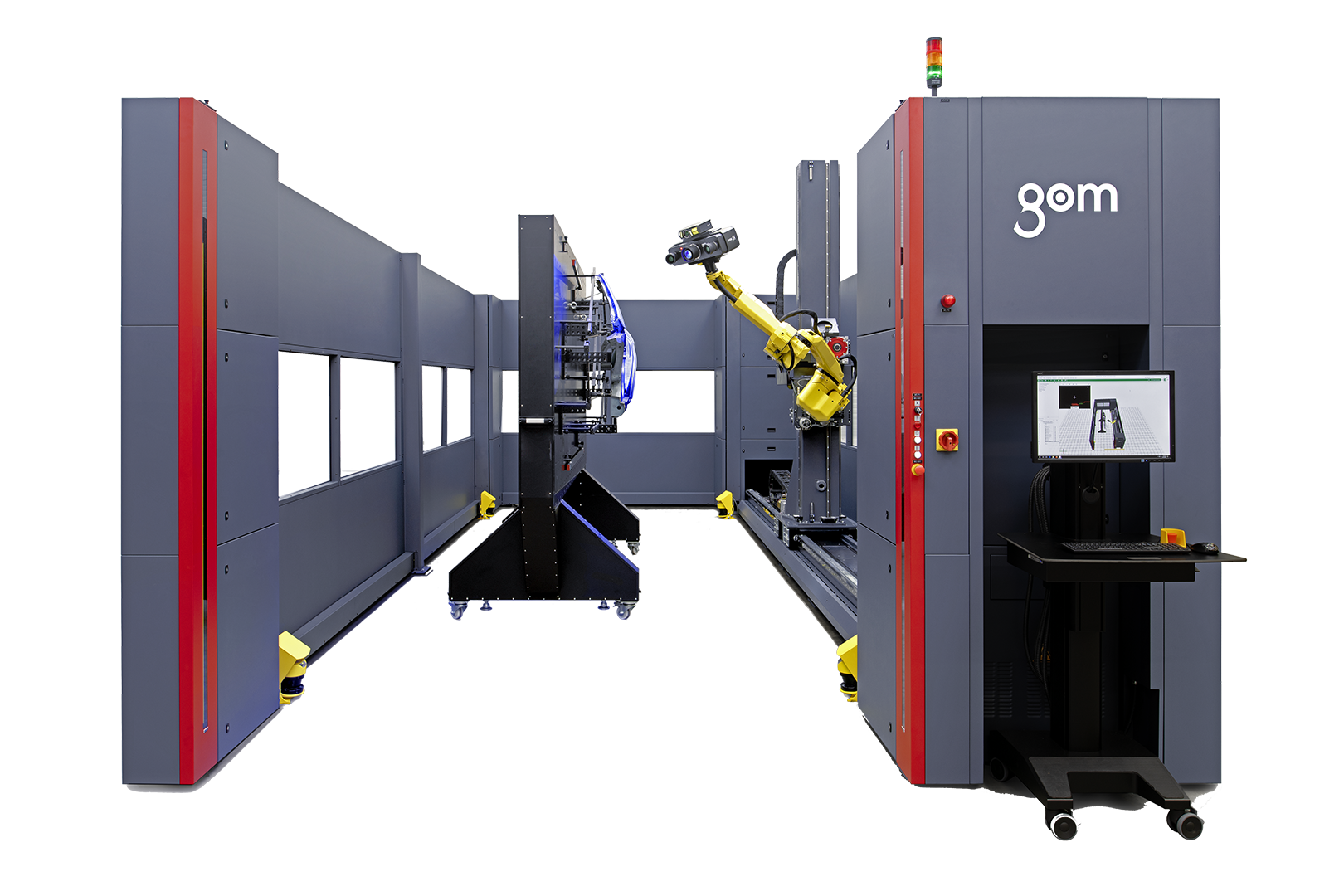

ATOS ScanBox série 7
3D měření velkých a těžkých dílů do velikosti 6 000 mm
Pro 3D skenování velkých dílů GOM vyvinul novou osmou kinematickou osu. Kombinace lineární osy, vertikálního zdvihu a kloubového robota s integrovaným kabelovým kanálem umožňuje vysokou flexibilitu v polohování senzoru a dovoluje 8 stupňů volnosti.
Automatizovaný robotický systém může být rozšířen o pracovní oblast rotačního stolu. Tato kombinace odpovídá stroji ATOS ScanBox 6130, ale umožňuje měřit i středně velké díly.
Proč si pořídit ATOS ScanBox série 7?
- Vhodný pro automatizované měření velkých součástí
- Kombinace horizontálního lineárního a vertikálního pojezdu a kloubového robota
- ATOS ScanBox 7260 má navíc k dispozici pracovní prostor s rotačním stolem, který umožňuje 3D měření středně velkých dílů
- Bezpečnostní systémy jsou monitorovány centrální řídicí jednotkou umístěnou v čelním sloupu zařízení
ATOS ScanBox 7160 a 7260 je vhodný pro měření:
lisovacích nástrojů
výlisek postranice automobilu
kompletní analýzu tvarových odchylek
odlitky a plastové díly
Automatizované 3D měření

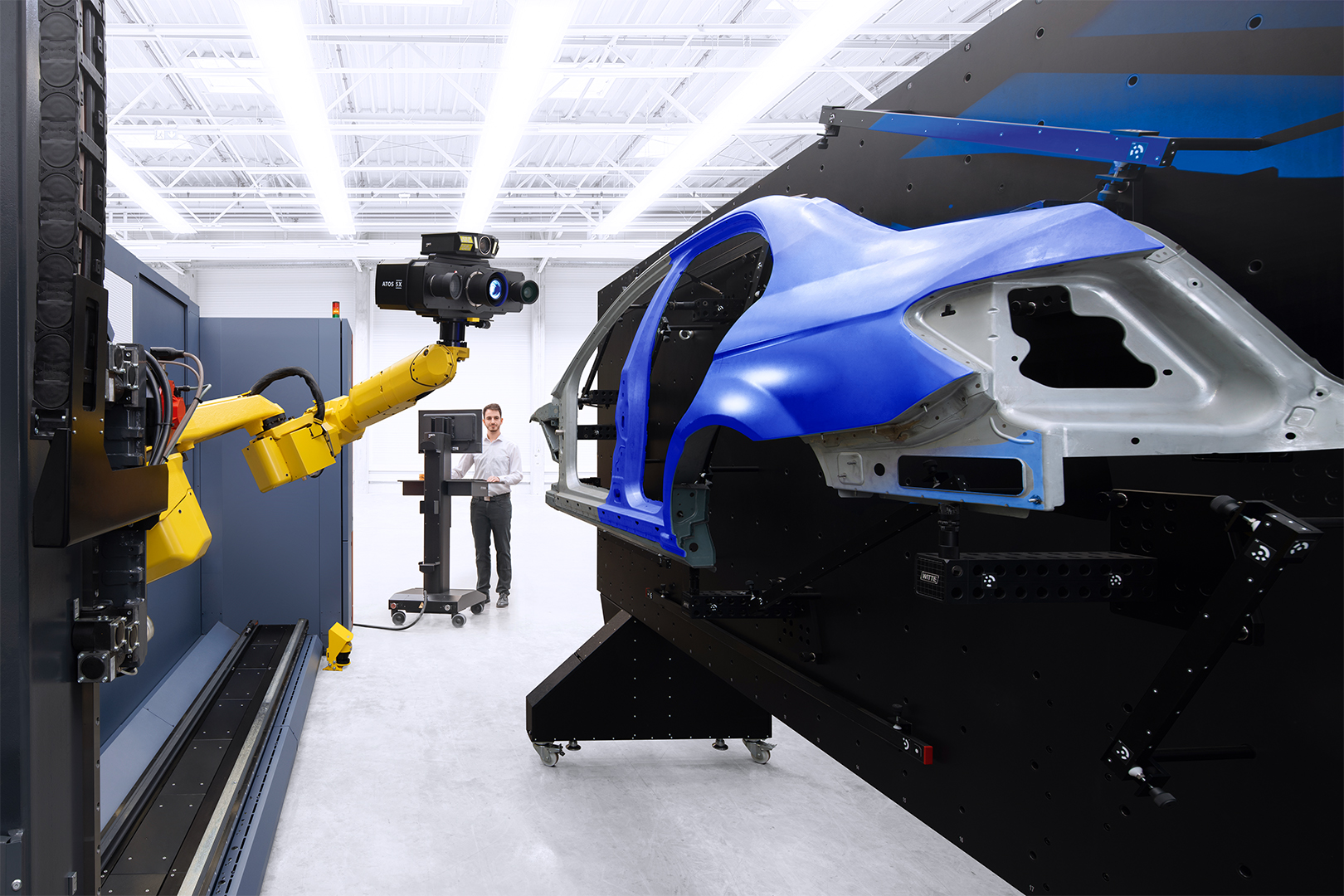

Zařízení je navrženo pro 3D měření dílů až do velikosti 6 metrů. Celoplošně naměřená data umožňují nejen kontrolu tvaru výlisku, ale také analýzu otvorů, prostřihů a designových křivek.
ATOS ScanBox série 7 se používá především v automobilovém průmyslu, ve zkušebnách nástrojů a v lisovnách.
ATOS 5 a 5X

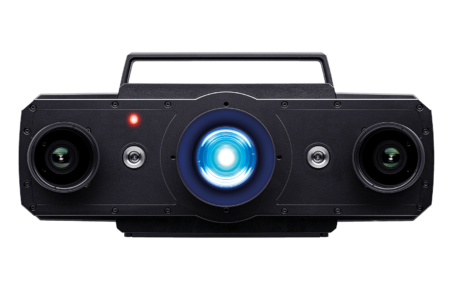

ATOS 5 a 5X jsou dva nové vysokorychlostní skenery z rodiny produktů ATOS určené pro nejnáročnější metrologické aplikace z automobilového a leteckého průmyslu. Tyto průmyslové 3D skenery vynikají svou rychlostí i přesností měření.
ATOS ScanBox 7160 | ATOS ScanBox 7260 | |
---|---|---|
Rozměry | 4 750 × 10 150 × 3 900 mm | 8 750 × 10 150 × 3 900 mm |
Napájení | 200 – 500 V (3 fázové, 32 A) | 200 – 500 V (3 fázové, 32 A) |
Max. velikost měřeného dílu | 6 000 × 1 250 mm | do 6 000 × 1 250 mm, rotační stůl do Ø 3 000 mm |
Max. hmotnost měřeného dílu | Neomezená | Neomezená, rotační stůl do 2 000 kg |
Vstup | Bezpečnostní světelná závora | Bezpečnostní světelné závory |
Šířka vstupu | 3 050 mm | 3 050 mm, oblast rotačního stolu 3 400 mm |
Připevnění k podlaze | Vyžadováno | Vyžadováno |
Manipulace s měřeným dílem | Manuální, paletový vozík, jeřáb, vysokozdvižný vozík | Manuální, paletový vozík, jeřáb, vysokozdvižný vozík |
Software ATOS Professional VMR
Virtual Measuring Room (VMR) Virtuální měřicí místnost je softwarovým centrem pro plánování a řízení měření pro všechny prvky měřicích buněk ATOS. Nabízí funkční reprezentaci reálného prostředí měření ve virtuální simulaci. Díky VMR může uživatel pracovat se systémem, bez nutnosti znalosti programování robotů. Všechny pohyby robota jsou simulovány a před provedením ve skutečném prostředí zkontrolovány z hlediska bezpečnosti.
