ATOS ScanBox série 6
Vysoká efektivita s díly až do velikosti 3 500 mm

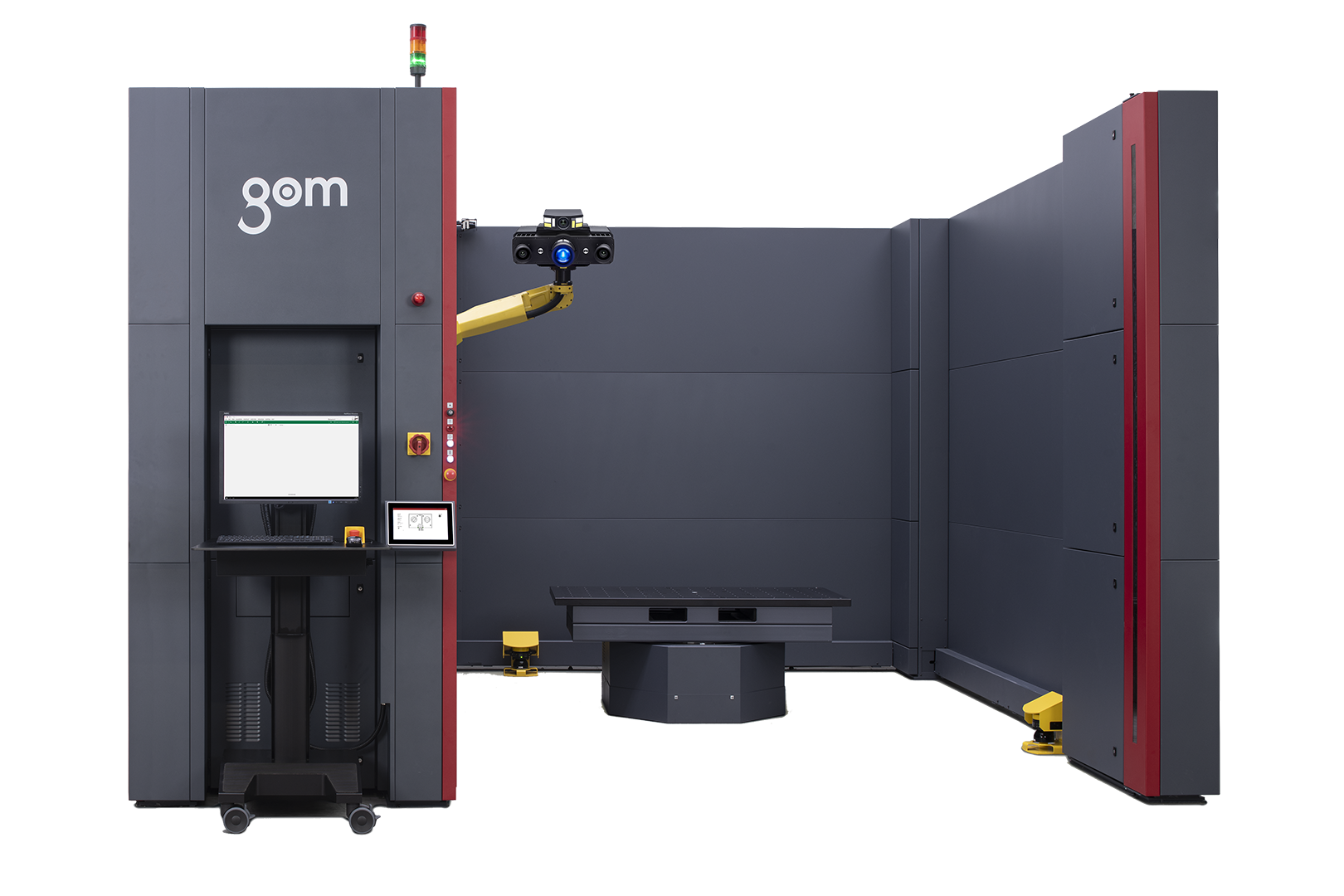

Modely ATOS ScanBox 6135 a 6235 od společnosti GOM jsou konstruovány pro velké a těžké díly, například pro odlévané díly, svařované díly nebo nástroje do velikosti 3,5 m. Řízený rotační stůl unese díly o hmotnosti až 5 000 kg. V závislosti na místních podmínkách lze řídicí věž ATOS ScanBox 6135 umístit na levou nebo pravou stranu.
Proč si pořídit ATOS ScanBox série 6?
- Vysokorychlostní skenování
- Současné zakládání a měření
- Vícedílné měřící přípravky
- Vysoká nosnost
ATOS ScanBox 6135 a 6235 jsou vhodné pro 3D měření:
Odlévané díly
Svařované díly
Celé části karoserie vozu
Nástroje do velikosti 3,5 m

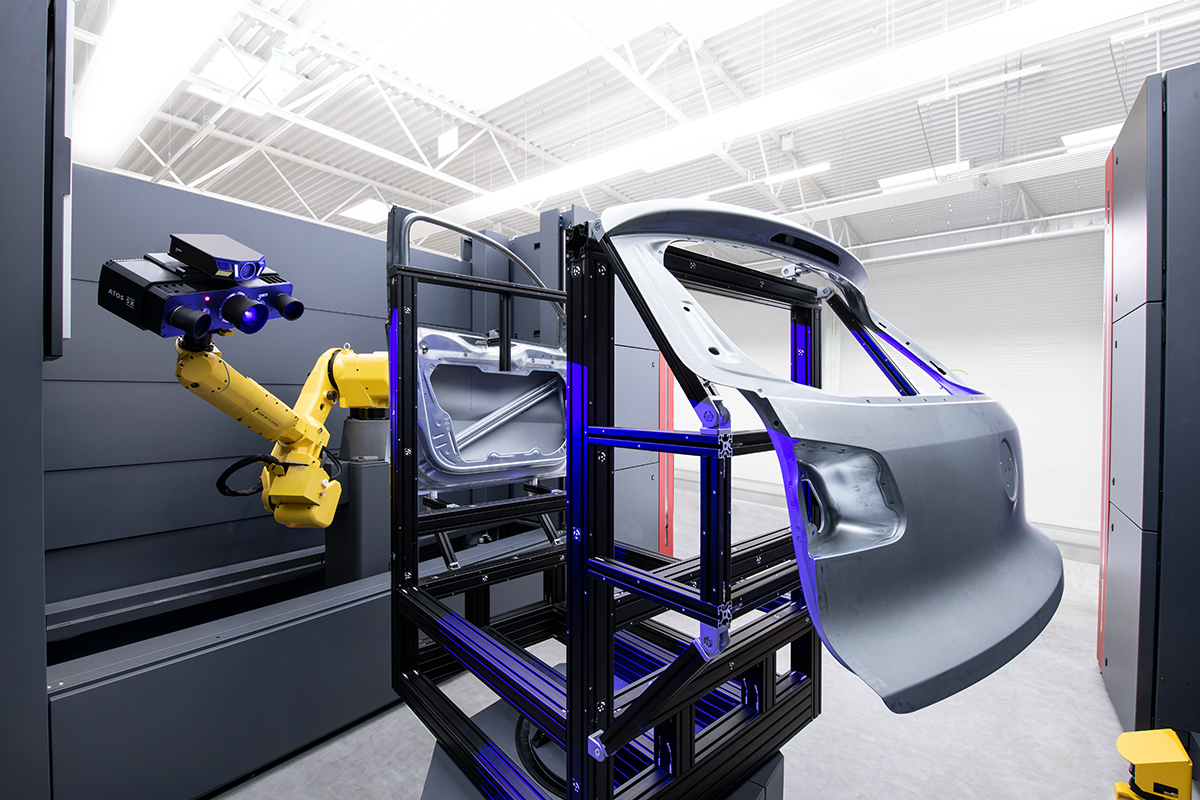

Automatizované 3D měření
Plně automatizované 3D skenery ATOS ScanBox 6135 a 6235 jsou vybaveny bezpečnostním ovládáním, aby bylo možné ovládat senzory s laserovou technologií. V kombinaci s extrémně jasným zdrojem světla skeneru ATOS 5X umožňují oba modely současně vysokou propustnost a vysoké rozlišení detailů, což je vyžadováno například při výrobě karoserií.
ATOS 5 a 5X
ATOS 5 a 5X jsou dva nové vysokorychlostní skenery z rodiny produktů ATOS určené pro nejnáročnější metrologické aplikace z automobilového a leteckého průmyslu. Tyto průmyslové 3D skenery vynikají svou rychlostí i přesností měření.
ATOS ScanBox 6135 | ATOS ScanBox 6235 | |
---|---|---|
Rozměry | 4 500 × 4 500 × 3 250 mm | 7 665 × 4 500 × 3 250 mm |
Napájení | 200 – 500 V (3 fázové, 32 A) | 200 – 500 V (3 fázové, 32 A) |
Max. velikost měřeného dílu | Ø 3 500 mm | 2× Ø 3 500 mm |
Max. hmotnost měřeného dílu | 5 000 kg | 2× 5 000 kg |
Vstup | Bezpečnostní světelná závora | Bezpečnostní světelné závory |
Šířka vstupu | 2 850 mm | 2 850 mm |
Připevnění k podlaze | Vyžadováno | Vyžadováno |
Manipulace s měřeným dílem | Manuální, paletový vozík, jeřáb, vysokozdvižný vozík | Manuální, paletový vozík, jeřáb, vysokozdvižný vozík |
Software ATOS Professional VMR
Virtual Measuring Room (VMR) Virtuální měřicí místnost je softwarovým centrem pro plánování a řízení měření pro všechny prvky měřicích buněk ATOS. Nabízí funkční reprezentaci reálného prostředí měření ve virtuální simulaci. Díky VMR může uživatel pracovat se systémem, bez nutnosti znalosti programování robotů. Všechny pohyby robota jsou simulovány a před provedením ve skutečném prostředí zkontrolovány z hlediska bezpečnosti.
