Kontrola kvality CAD ploch
Automatická a manuální optimalizace kvality plošných CAD modelů
Kvalita povrchu CAD ploch vyplývá z algoritmických vlastností algoritmů používaných CAD systémů CAD, z historie postupu návrhu a z procesů převodu dat přespomocí CAD rozhraní. CAD data s kvalitativními nedostatky chybami je často nutné importovat a dále zpracovávat za účelem výroby forem a zápustek. Kromě zakřivení ploch jsou nejdůležitějšími hodnotícími kritérii volně tvarovaných CAD povrchů ploch volného tvaru mezery a přesahy mezi jednotlivými povrchyplochami, polynomický stupeň a počet segmentů povrchu ploch a také topologie rozložení povrchů ploch v celkové topologiiCAD modelu. Kvalitu CAD ploch lze v systému Tebis zlepšit bez velkého úsilí a času, což umožňuje lepší zpracování CAD dat v konstrukci a výrobě a jejich přenos do jiných CAD systémů. To se realizuje pomocí automatické a manuální optimalizace povrchů a výsledkem je kvalita až třídy A.Kvalitu CAD povrchu lze v Tebis zlepšit s malým časem a úsilím, což umožňuje lepší zpracování CAD dat při navrhování a výrobě a jejich přenos do jiných CAD systémů. To je realizováno automatickou i manuální optimalizací povrchů a výsledkem je kvalita až do třídy A.
Větší pohodlí a následné konstrukční činnosti
Lepší výrobní služby s kratší dobou běhu stroje
Jednoduchý přenos dat do jiných CAD systémů
Detekce kvalitativních nedostatků

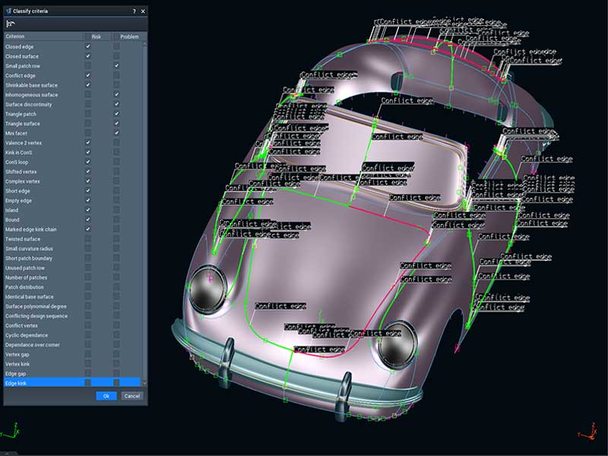

Analýza kvality ihned zobrazí místo, kde se v dílu nacházejí problémové oblasti. To umožňuje kontrolovat křivky, plochy a složené plochy (topologie).
Snadná oprava většiny problémů míst v plošných CAD modelech
Automatická optimalizace ploch v systému Tebis automaticky snižuje počet segmentů ploch. Zjišťuje také mezery a překrytí mezi jednotlivými plochami a automaticky je opravuje, tak aby vznikl uzavřený plošný model. Detekuje rizikové oblasti v topologii ploch včetně chyb tečného napojení, ořezané plochy s příliš velkými “base” plochami, křivky a plochy s mikrosegmenty. Tyto modely CAD mohou vést k problémům v pozdějších fázích konstrukčního a výrobního procesu. Tebis tyto oblasti v CAD plochách také automaticky opravuje, čímž zlepšuje kvalitu CAD modelů. Výsledek lze zobrazit v náhledu před provedením oprav.Automatická optimalizace povrchu v Tebisu snižuje počet záplat povrchu zcela automaticky. Detekuje také mezery a přesahy mezi jednotlivými povrchy a zcela automaticky je koriguje, aby vytvořil vodotěsný model povrchu. Detekuje oblasti s vysoce rizikovými body v rozložení povrchu, včetně zalomení, oříznutých povrchů s nadměrně velkými základními povrchy, mikrosegmentových křivek a povrchů. Tyto modely CAD mohou později vést k problémům v procesu návrhu a výroby. Tebis také automaticky opravuje tyto oblasti v površích CAD, což zlepšuje kvalitu povrchu CAD. Výsledek lze vidět v náhledu před vlastním provedením.
Tebis rozpozná příliš velké mezery mezi jednotlivými plochami a automaticky je uzavře s nastavenou tolerancí.
Tebis detekuje plochy s problematickými oblastmi, jako jsou špatné tečné napojení, mikrosegmenty v křivkách a plochách, s příliš velkými základními plochami a tyto plochy automaticky opraví.
Manuální zlepšování struktury rozložení plošných modelů
Tebis má funkce pro profesionály v oblasti plošného modelování pro práci s “base” (základními) plochami a ořezanými plochami, funkce pro odstraňování trojúhelníkových ploch, vytváření logické struktury ploch a mnoho dalšího.
Rozpoznání oblastí s nevhodným navázáním ploch jedním kliknutím tlačítka

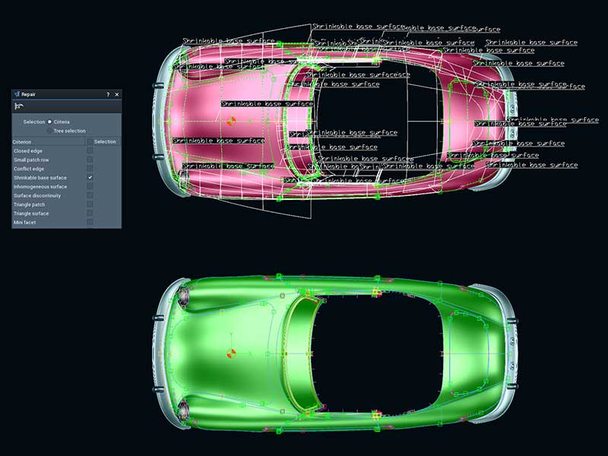

Zmenšete příliš velké "base" plochy jedním kliknutím tlačítka
Nahraďte "rozpadlé plochy" jednou aproximační plochou jedním kliknutím tlačítka
Spojení několika čtvercových ploch do jedné čtvercové plochy jedním kliknutím tlačítka
Upravení plošných modelů na úroveň "Class-A"

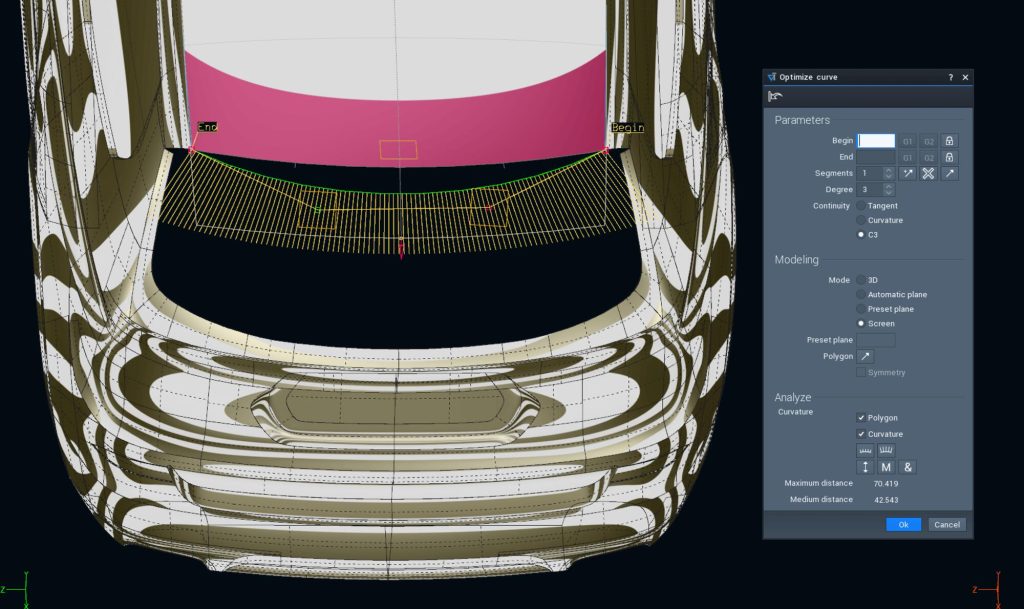

Zkušení plošní modeláři mohou využít funkce pro úpravu (vyhlazení) křivek a ploch do “Class-A” kvality, aby rychle vytvořili plochy s reflexními křivkami plynule napojenými na všechny sousední plochy. Optimalizované plochy vždy zůstávají v rozsahu nastavené tolerance. Optimalizace CAD ploch funguje nezávisle na původu CAD ploch.

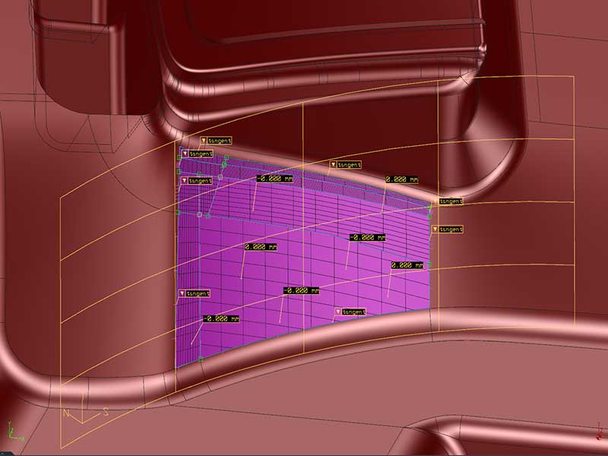

U velkých “base” ploch konstruktér pomocí parametrů vyhlazuje velkého “base” plochy a dostává vizuální zpětnou vazbu v podobě barev, které udávají, jak moc se vyhlazená (optimalizovaná) plocha odchyluje od původní.

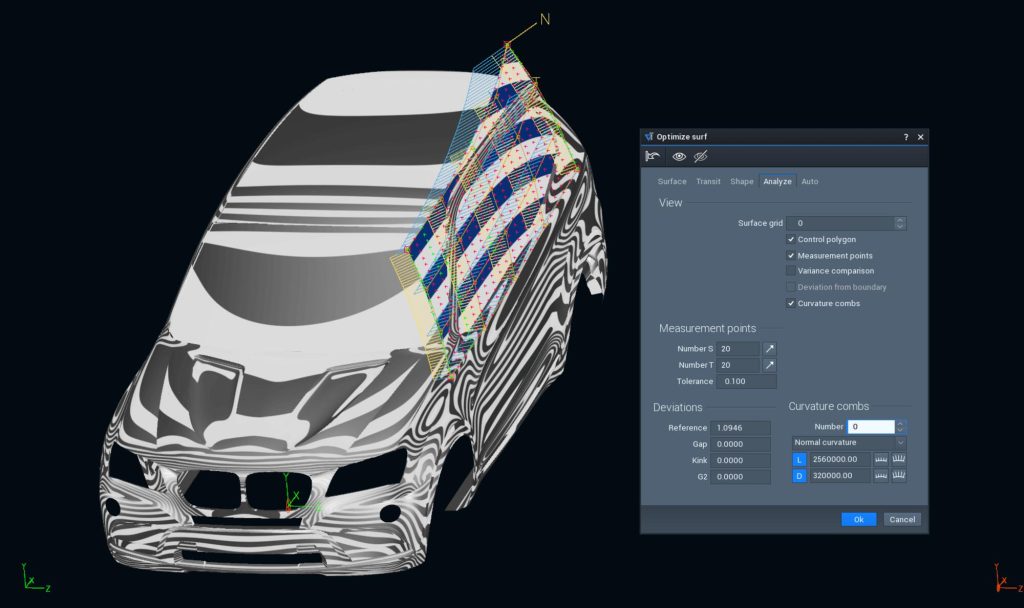

Konstruktéři mají k dispozici analytické funkce, jako je “zebra” stínování, zobrazení křivosti křivek a kontrolní polygony. Dokážou odhalit nežádoucí zalomení a zvlnění ploch v důsledku nesprávně zvolených parametrů plochy, včetně příliš velké segmentace a nevhodného stupně polynomů.
