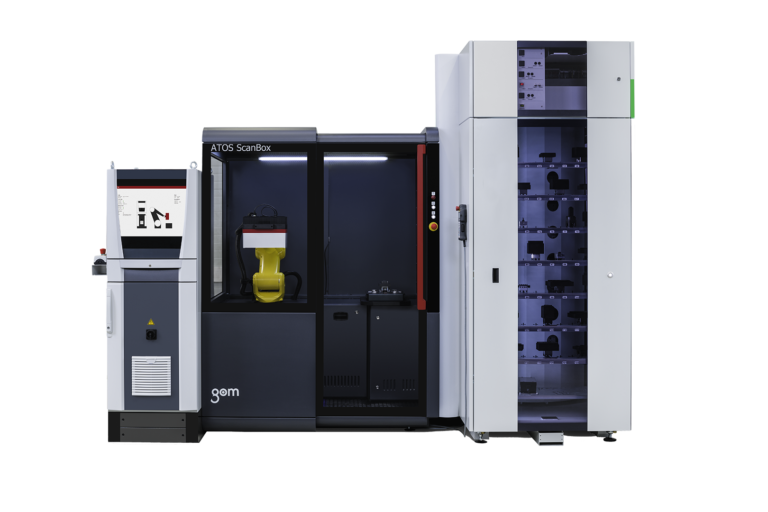

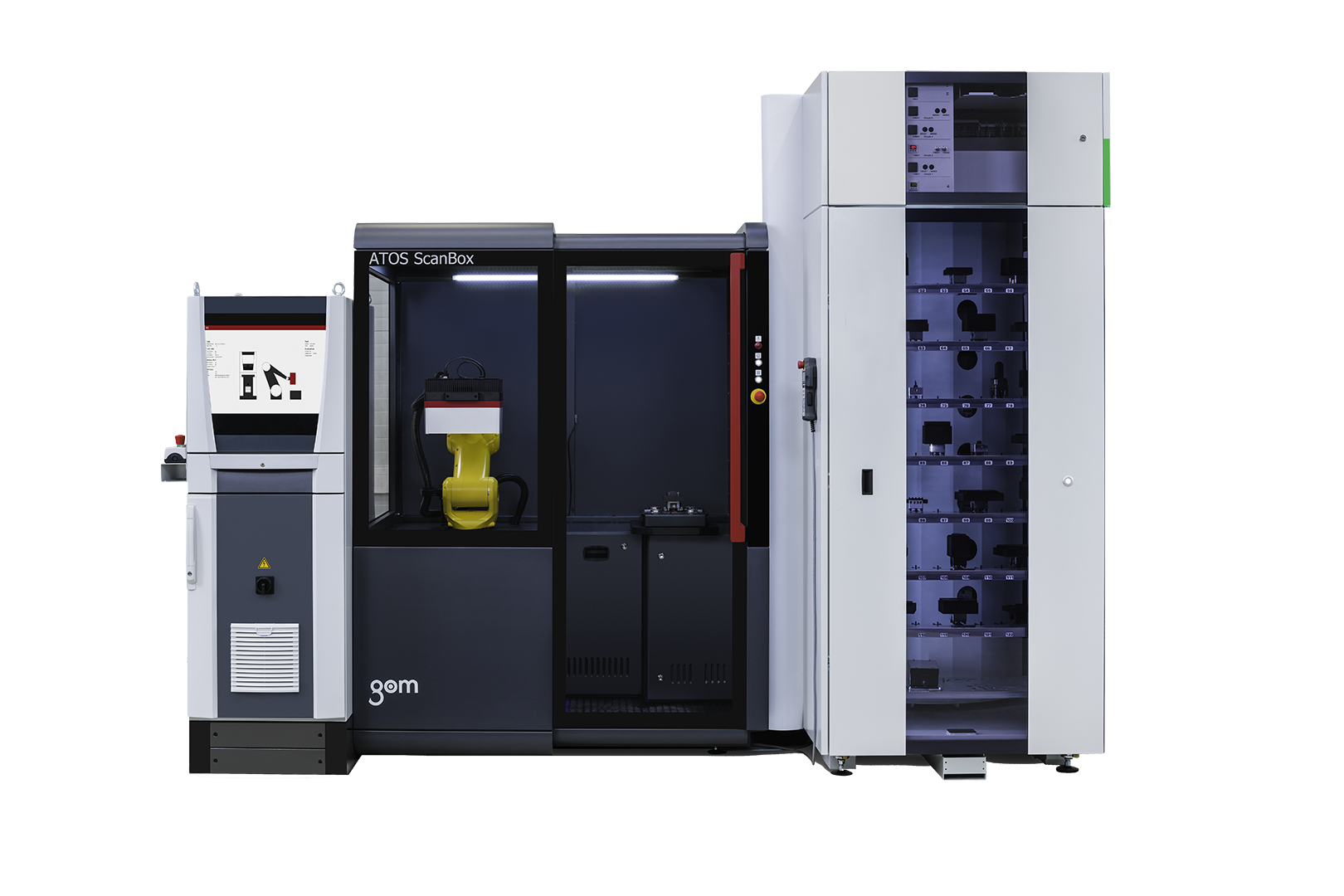

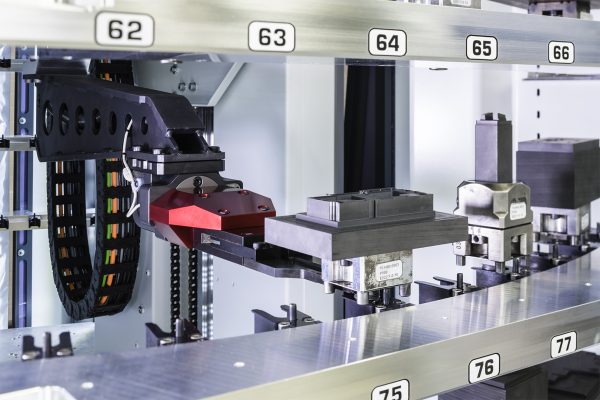

Systém zpracování dávek umožňuje automatické založení a odebrání dílů do automatizované měřicí buňky. Z tohoto důvodu je ATOS ScanBox rozšířen o automatizovaný zásobník o manipulační systém a PLC řídící stanici. ATOS ScanBox BPS (batch processing system) je řešení pro celoplošné 3D skenování dávky dílů s výškou až 500 mm.
Vzhledem k tomu, že uživatel nemusí umisťovat jednotlivé díly, je čas potřebný k zajištění kvality měření podstatně kratší než dříve. ATOS ScanBox BPS od společnosti GOM měří nezávisle až 11 hodin s jen několika zásahy obsluhy. Automatizace výroby tak snižuje náklady a nároky na personál a zvyšuje se využití stroje.
Protože díly jsou označeny, například RFID čipem, systém samostatně detekuje, který měřicí program má být spuštěn a které kontroly mají být provedeny. Minimalizace dopadu uživatele na 3D měření významně zvyšuje spolehlivost procesu.
Kompaktní sensor ATOS Q je velmi univerzální. Řeší komplexní úlohy měření i testování jak pro manuální, tak pro poloautomatické měření nebo i plně automatizované operace pomocí ATOS ScanBox 4105.
Technická specifikace
ATOS ScanBox BPS
Rozměry
Závislé na volbě řady ScanBoxu (např. řada 4 nebo 5)
Napájení
Standardní, 100 – 240 V (1 fázové, 16 A)
Max. velikost měřeného dílu
Ø 500 mm
Max. hmotnost měřeného dílu
40 kg
Vstup
Posuvné dveře s bezpečnostním spínačem
Šířka vstupu
685 mm
Připevnění k podlaze
Není požadováno, zařízení je mobilní
Manipulace s měřeným dílem
Manuální, jeřábem
Software
Software ATOS Professional VMR
Virtual Measuring Room (VMR) Virtuální měřicí místnost je softwarovým centrem pro plánování a řízení měření pro všechny prvky měřicích buněk ATOS. Nabízí funkční reprezentaci reálného prostředí měření ve virtuální simulaci. Díky VMR může uživatel pracovat se systémem, bez nutnosti znalosti programování robotů. Všechny pohyby robota jsou simulovány a před provedením ve skutečném prostředí zkontrolovány z hlediska bezpečnosti.
