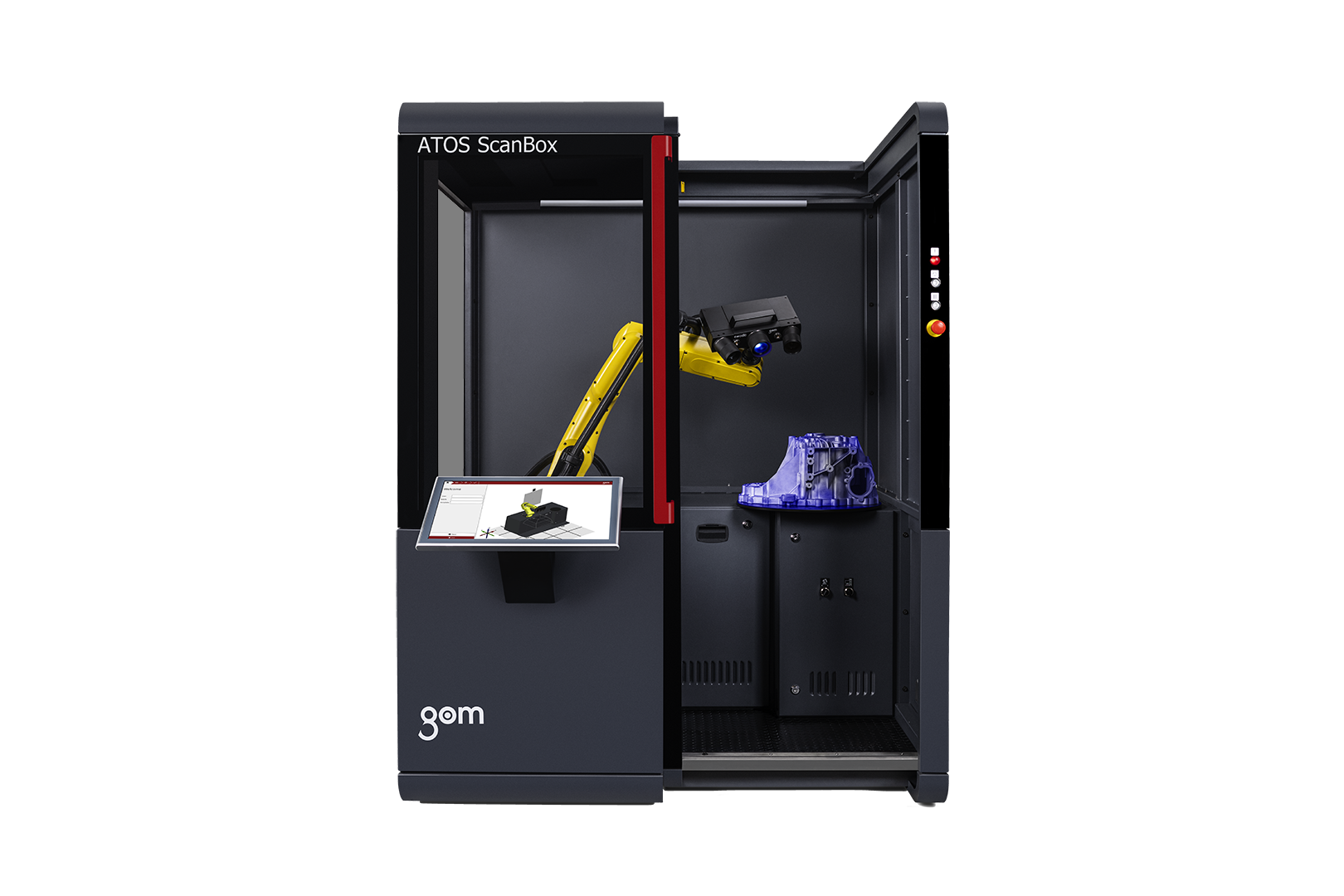

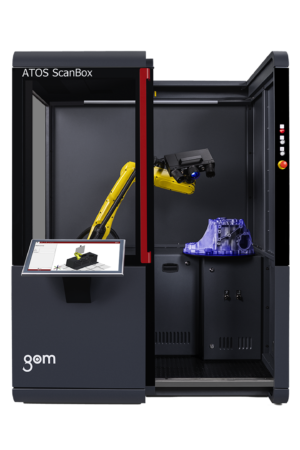

ATOS ScanBox 4105 od společnosti GOM se používá při náběhu výroby a při sériové kontrole dílů vyráběných vstřikováním, odléváním, ohýbáním nebo lisováním. Tyto díly často vykazují složitou geometrii, stejně tak i jejich nástroje a formy, které je také potřeba kontrolovat.
ATOS ScanBox 4105 lze použít s ATOS snímači s nejmenším měřícím objemem 80 x 60 x 60mm³. Díky tomu umožňuje měření i velice malých detailů (desetiny milimetrů). Z tohoto důvodu je ověření přesnosti měřicího systému, v souladu s normou VDI2634, integrováno jako funkce softwaru.
Tento automatizovaný ScanBox 4105 můžete vidět v sídle naší firmy v Kuřimi u Brna.
Kompaktní sensor ATOS Q je velmi univerzální. Řeší komplexní úlohy měření i testování jak pro manuální, tak pro poloautomatické měření nebo i plně automatizované operace pomocí ATOS ScanBox 4105.
Technická specifikace
ATOS ScanBox 4105
Rozměry
1 600 × 1 200 × 2 100 mm³
Napájení
Standardní, 100 – 240 V (1 fázové, 16 A)
Max. velikost měřeného dílu
Ø 500 mm
Max. hmotnost měřeného dílu
100 kg
Vstup
Posuvné dveře s bezpečnostním spínačem
Šířka vstupu
685 mm
Připevnění k podlaze
Není požadováno, zařízení je mobilní
Manipulace s měřeným dílem
Manuální, jeřábem
Software
Software ATOS Professional VMR
Virtual Measuring Room (VMR) Virtuální měřicí místnost je softwarovým centrem pro plánování a řízení měření pro všechny prvky měřicích buněk ATOS. Nabízí funkční reprezentaci reálného prostředí měření ve virtuální simulaci. Díky VMR může uživatel pracovat se systémem, bez nutnosti znalosti programování robotů. Všechny pohyby robota jsou simulovány a před provedením ve skutečném prostředí zkontrolovány z hlediska bezpečnosti.
