3D tiskárny pro tisk z kompozitních materiálů

Stratasys F123CR

3D tiskárny F123CR pracují s kompozitními materiály ABS-CF10 a FDM® Nylon-CF10, které jsou obohaceny sekanými uhlíkovými vlákny (s obsahem až 10 % hmotnosti) pro zvýšení pevnosti a tuhosti. Rozpustný podpůrný materiál F123CR umožňuje vytvářet složité konstrukce, které nelze vyrobit pomocí běžného obrábění nebo na jiných 3D tiskárnách.

Velmi pevné díly

3D tisk extrémně tuhých a odolných dílů z materiálů s uhlíkovými vlákny

Spolehlivá výroba

Bezkonkurenční spolehlivost a opakovatelnost 3D tisku

Kompozitní díly

Nahrazení kovových součástí vysoce pevnými kompozitními díly

Přípravky na míru

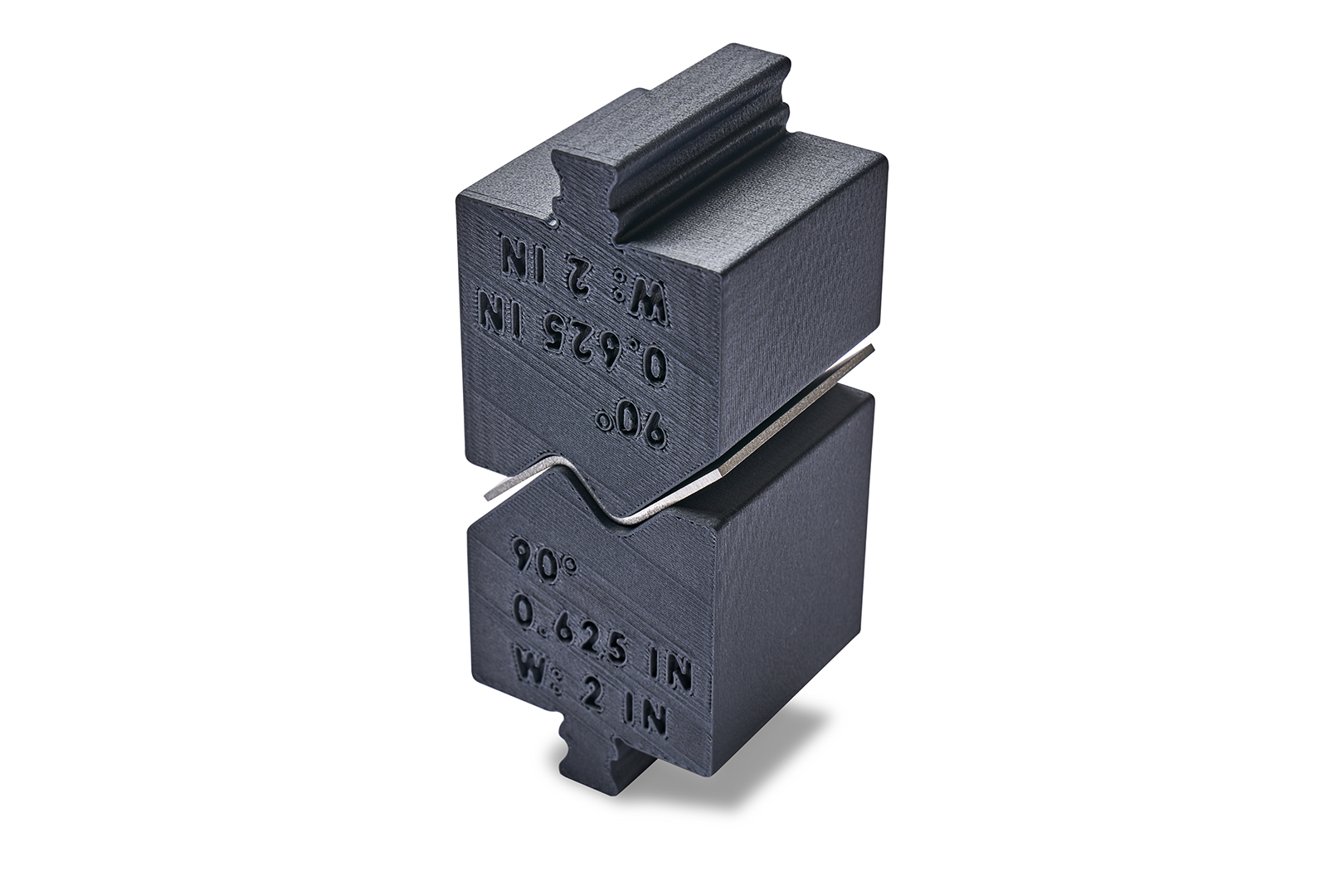

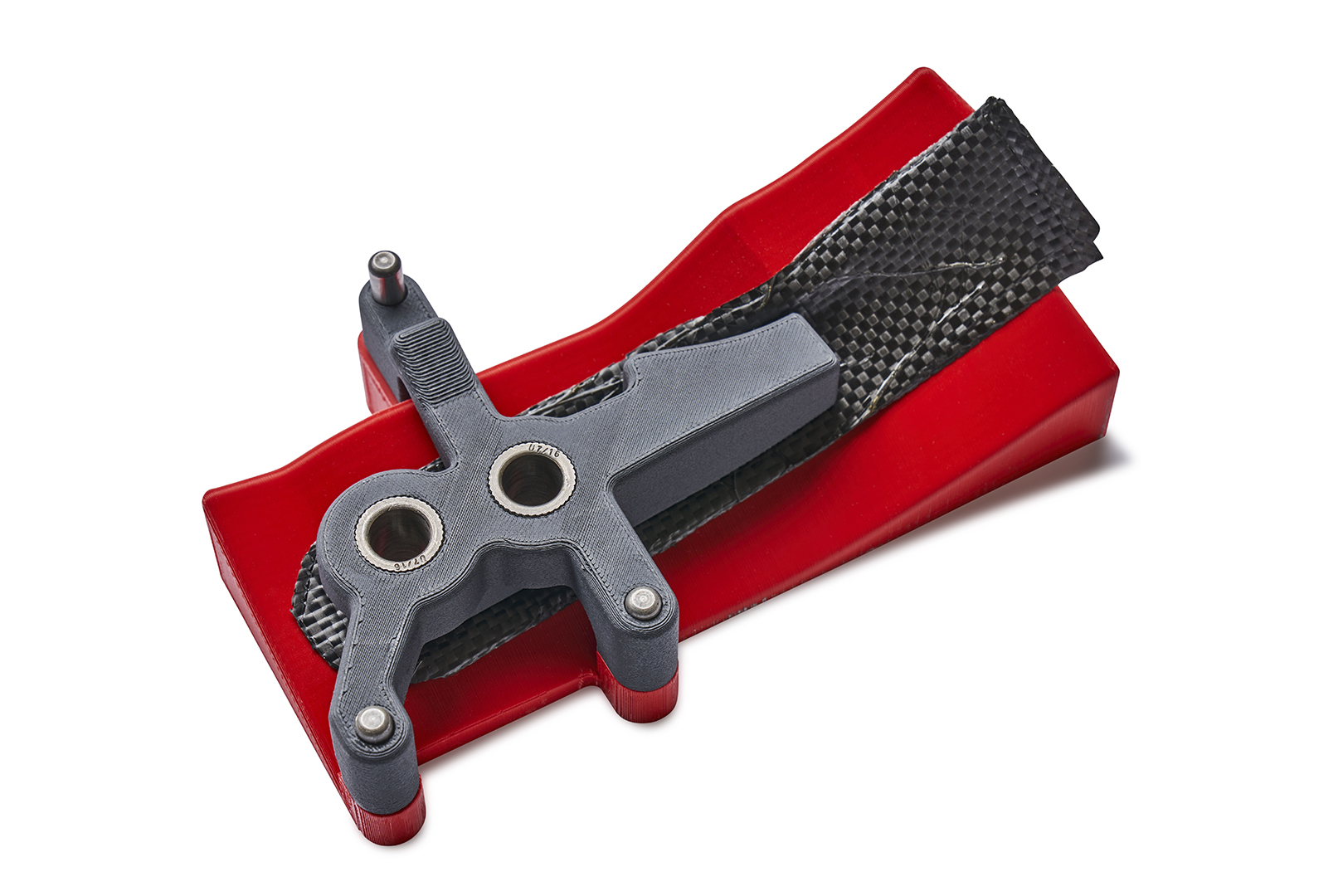

Výroba nástrojů, upínacích přípravků, čelistí a nejrůznějších součástí

355 × 254 × 355 mm

Stavební prostor (F370CR)

Plně vyhřívaná komora

Pro lepší adhezi vrstev

Rozpustné podpory

Pro komplexní díly

3d tiskárna f123 carbon fiber
Kompozitní materiály

ABS, TPU, Nylon-CF, Diran a další

4 zásobníky na materiál

2 stavební a 2 podpory (F370CR)

Moderní UI

Jednoduché intuitivní ovládání

Pevné kompozitní díly

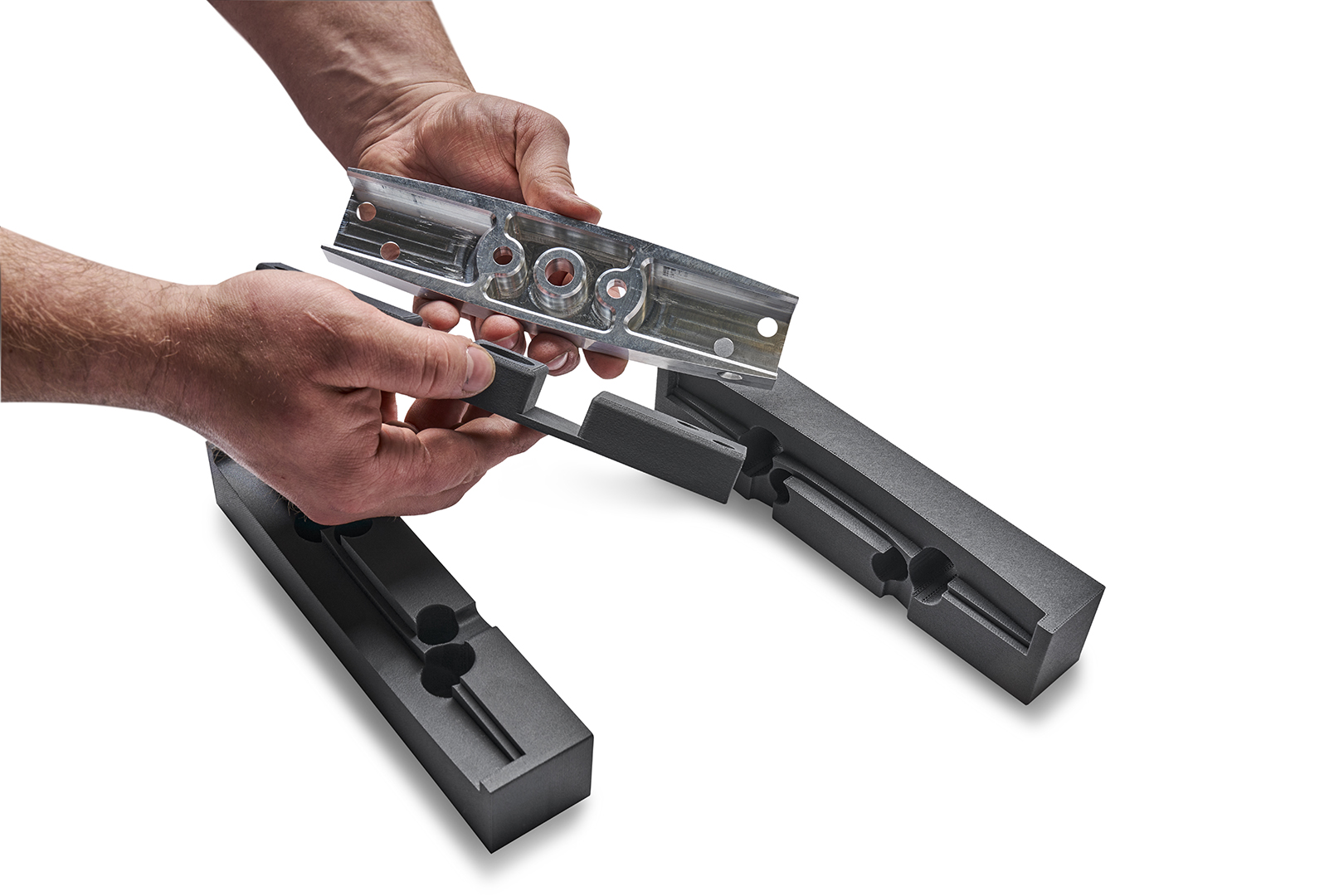

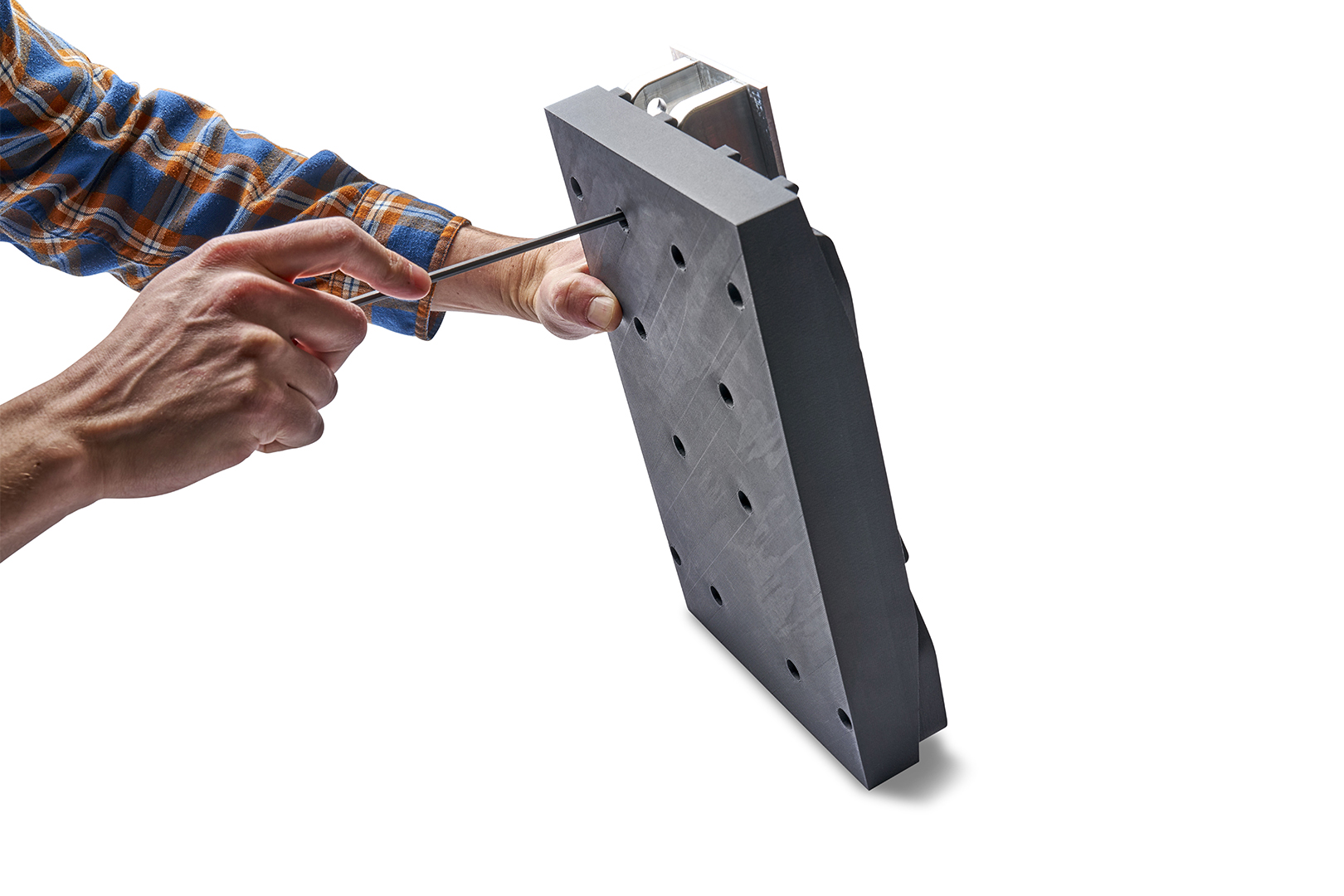

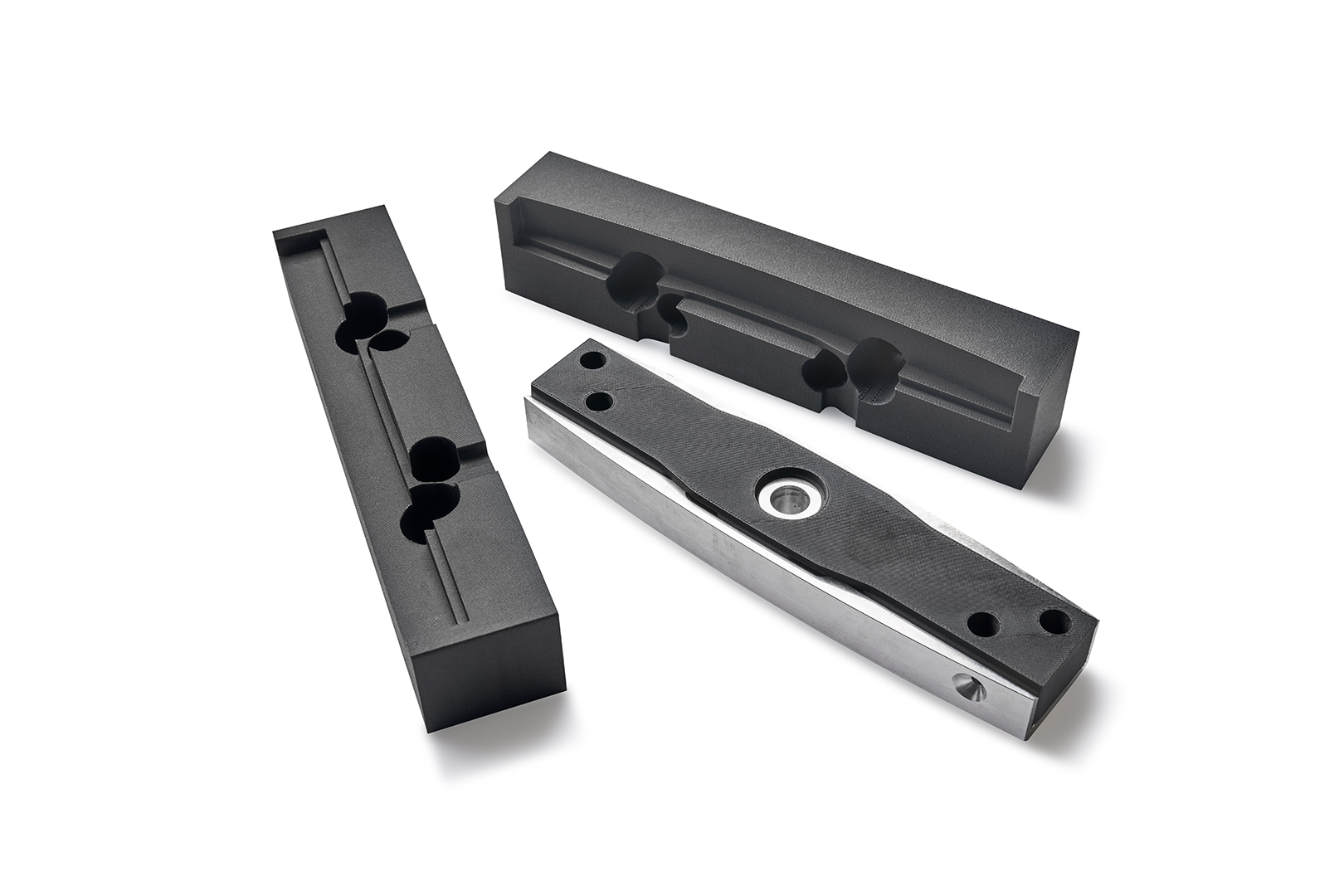

Využitím 3D tisku z kompozitů vyrobíte upínací přípravky, měkké čelisti a nejrůznější součásti za zlomek času a nákladů v porovnání s obráběním kovového ekvivalentu. 3D tiskárny F123CR doplňují tradiční výrobní technologie a umožňují výrobcům nahradit kovové součásti vysoce pevnými (3D tištěnými) kompozitními díly. To vše zvyšuje produktivitu výroby a zároveň eliminuje dodatečné náklady i dobu realizace outsourcingu.

Výběr čtyř výšek vrstvy poskytuje flexibilitu kvality a rychlosti tisku. Variabilní hustota dílu vám dává svobodu vyrábět plné, pevné díly nebo upravit výplň tak, abyste snížili hmotnost i spotřebu materiálu.

Spolehlivá aditivní výroba

3D tiskárny pro tisk z kompozitních materiálů F123CR jsou postaveny na stejné platformě jako osvědčená řada F123 s ověřenou 99% provozuschopností a 99% opakovatelností rozměrů tištěných dílů.* Vyladění materiálu – optimalizace parametrů tisku na základě více než 220 měření – zajišťuje stabilní výsledky při všech výškách vrstvy i konzistentní kvalitu tisku.

K zajištění dlouhé životnosti při tisku z abrazivních materiálů využívá tiskárna tvrzené komponenty a vylepšené tiskové hlavy. Utěsněné zásobníky udržují materiál v suchu, což zajišťuje jeho stabilní mechanické vlastnosti. Díky tomu si vaše 3D tištěné díly udržují stanovenu pevnost. Vyhřívání celé tiskové komory zajišťuje lepší adhezi vrstev, kterou jiné 3D tiskárny vyhřívající jen tiskovou podložku, nikdy nemohou dosáhnut.

Tato vylepšení pak společně poskytují bezkonkurenční spolehlivost systému aditivní výroby a opakovatelnost 3D tisku.

* Studie opakovatelnosti a spolehlivosti Stratasys 2020 pro 3D tiskárny F370, Fortus 450mc a F900.

Let na trhu
0
Zakázek ročně
0 +
Inovativních technologií
0
Spokojených zákazníků
0 +

Jsou pro vás 3D tiskárny Stratasys F123CR vhodným řešením?

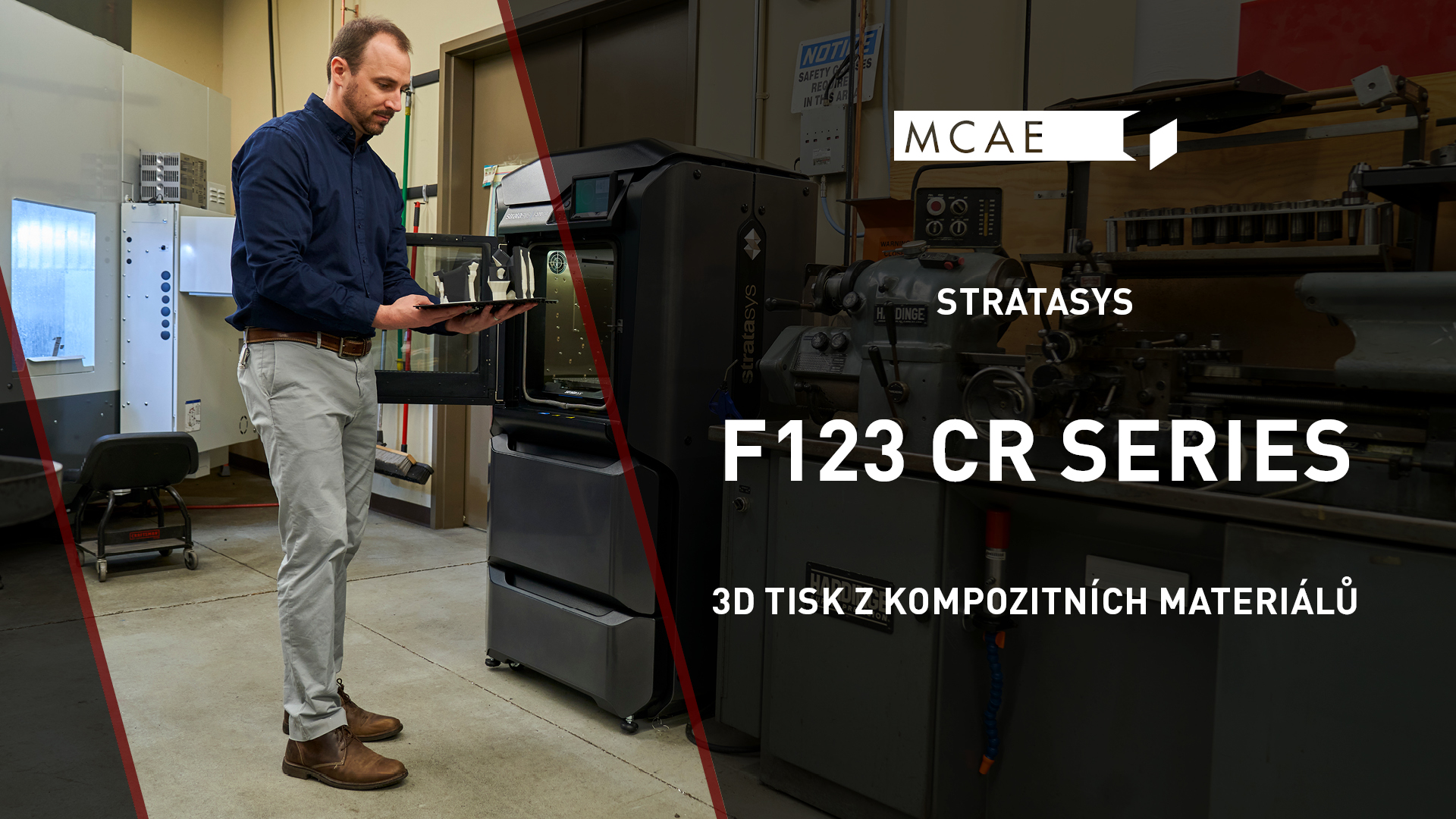

Přehrát video o webinář 3d tisk velkoobjemových dílů kompozity

3D tisk kompozitních a velkoobjemových dílů

Tisknete formy, náhradní díly pro roboty, modely pro odlévání nebo různé přípravky a upínky? Je vaše 3D tiskárna málo produktivní nebo jste limitováni materiály? Chcete poradit? Přihlaste se na náš webinář!

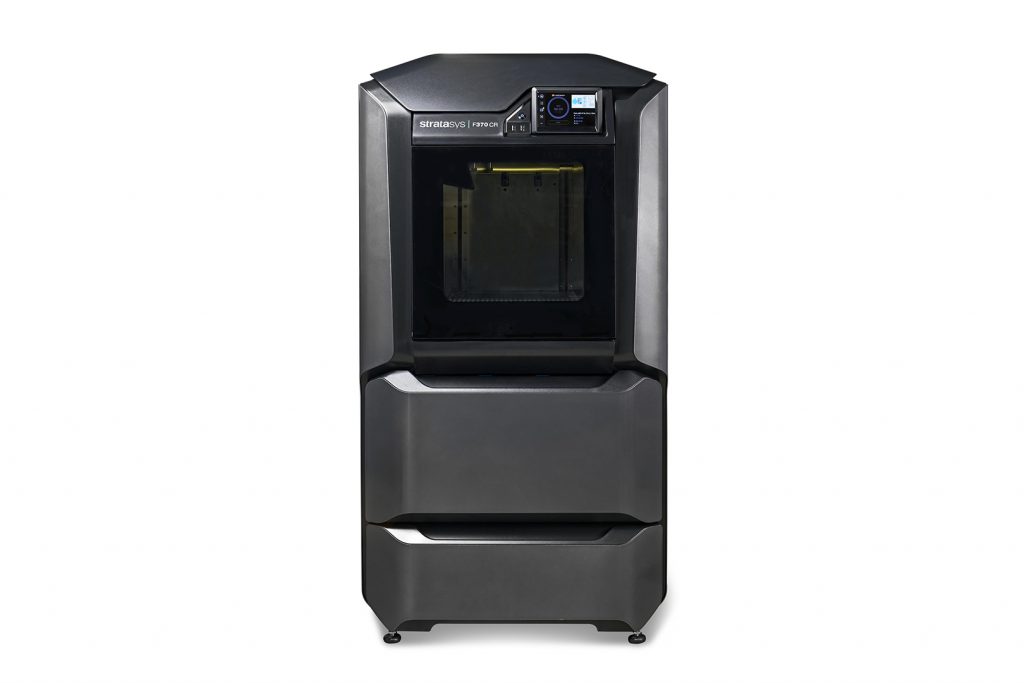

3D tiskárny Stratasys F123CR

Technická specifikace Stratasys F123CR

Materiál pro 3D tisk Nylon carbon fiber uhlíkové vlákna

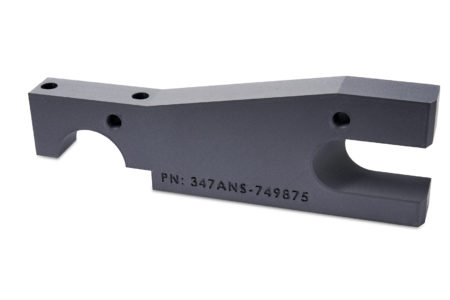

ABS-CF10

ABS-CF10 kombinuje ABS s uhlíkovými vlákny pro aplikace vyžadující vysokou pevnost a tuhost.

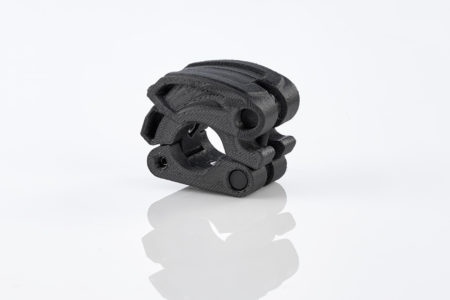

FDM® Nylon-CF10

Chcete-li dosáhnout ještě větší pevnosti, použijte Nylon-CF10, který je o 67 % pevnější a o 190 % tužší než běžný nylonový materiál.

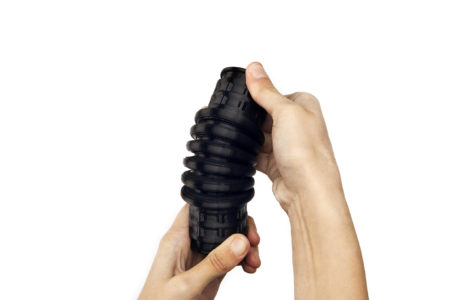

FDM®TPU 92A

Vytvářejte přesné elastomerové prototypy a funkční díly, jako jsou flexibilní hadice a trubky, pomocí materiálu FDM TPU 92A.

materiál pro 3D tisk ABS M30

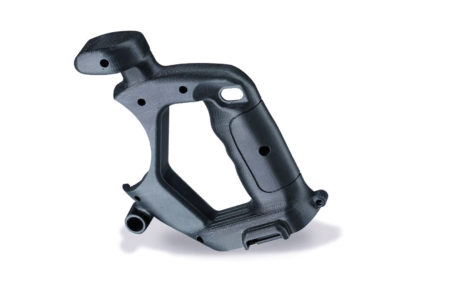

ABS-M30

Materiál ABS-M30 je pevnější než standardní ABS; ideální pro modelování konceptů, funkční prototypy, výrobní nástroje a díly pro koncové použití.

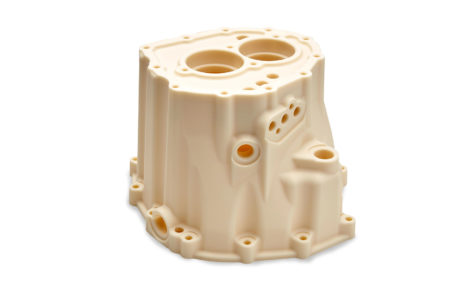

materiál 3D tisk ASA
ASA

ASA nabízí univerzální vlastnosti pro širokou škálu aplikací, od výroby prototypů až po funkční díly.

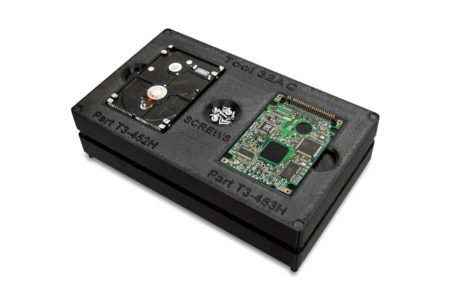

materiál 3D tisk ABS ESD7
ABS-ESD7™
Pouze F370CR

ABS-ESD7 kombinuje pevnost a odolnost ABS s elektrostatickými disipativními (ESD) vlastnostmi.

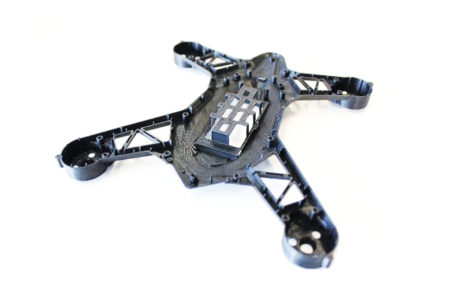

3d tisk materiál pc abs polykarbonat
PC-ABS™
Pouze F370CR

Materiál pro 3D tisk PC-ABS je vysoce odolný konstrukční termoplast ideální pro prototypy, nástroje a malosériovou výrobu.

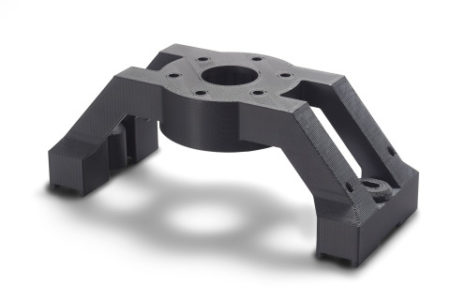

model material Diran
Diran™ 410MF07
Pouze F370CR

Díky své houževnatosti a hladkým povrchem s nízkým třením je Diran ideální pro výrobní nástroje.

Vlastnosti zařízení
Dostupné materiály

F190CR: ABS-M30, ASA, FDM®TPU 92A, ABS-CF10, FDM® Nylon-CF10
F370CR: ABS-M30, ASA, FDM TPU 92A, ABS-CF10, FDM Nylon-CF10, ABS-ESD7™, PC-ABS™, Diran™ 410MF07

Stavební prostor

F190CR: 305 × 254 × 305 mm
F370CR: 355 × 254 × 355 mm

Rozměry zařízení

1626 × 864 × 711 mm

Hmotnost

227 kg

Výška vrstvy

0,127 / 0,178 / 0,254 / 0,330 mm

Přesnost tisku

+/- 0,2 mm na celý díl nebo +/- 0,002 mm/mm

Zásobníky na materiál

F190CR: celkem 2 – 1 pro stavební a 1 pro podpůrný
F370CR: celkem 4 – 2 pro stavební a 2 pro podpůrný

Materiál podpory

F190CR: QSR – podpůrný plně rozpustitelný materiál
F370CR: QSR – podpůrný plně rozpustitelný materiál, SUP400B – odlamovací podpůrný materiál

Síťová konektivita

Kabelové: TCP/IP
Bezdrátové: IEEE 802.11n, g nebo b

Provozní parametry
Teplota a vlhkost

Teplota vzduchu 15-30 °C, relativní vlhkost 30-70 % (bez kondenzace)

Napájení

100–132 V / 15 A VAC, 50–60 Hz
200–240 V / 7A, 50-60 Hz

Certifikace

CE (směrnice nízkého napětí a EMC – Evropského parlamentu a Rady 2014/35/EU), FCC, EAC, cTUVus, FCC, KC, RoHs, WEEE, Reach, RCM

GrabCAD Print

Zjednodušte si pracovní postup 3D tisku výkonným a intuitivním softwarem.

Díky softwaru GrabCAD Print jsou 3D tiskárny Stratasys jednoduše ovládány a celý proces 3D tisku je tak snadný a přehledný. Spolehněte se na inteligentní výchozí nastavení, tipy na nástroje a upozornění, která vás provedou bezproblémovým procesem tisku. K dispozici máte podrobné náhledy na váš model, tiskovou plochou i náhled řezu, takže  můžete provést potřebné úpravy ještě před tiskem.

3D tisk můžete spustit přímo z oblíbeného, profesionálního formátu CAD, čímž lze předejít časovým ztrátám a komplikacím spojených s převodem STL souborů.

Produktový leták

Produktový leták k 3D tiskárnám Stratasys F123CR.
