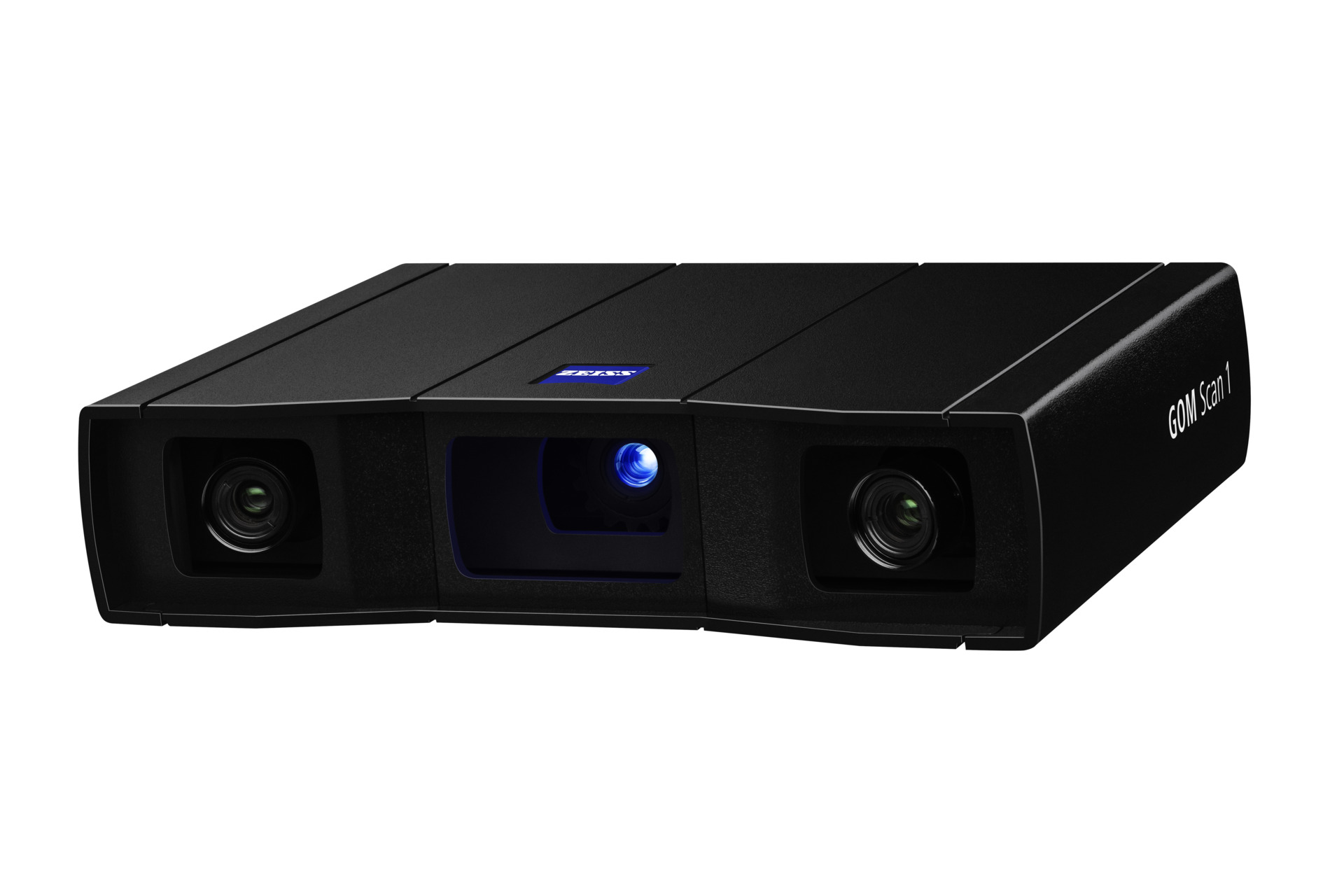

GOM Scan 1
Mobilní GOM Scan 1 otevírá nové oblasti aplikací. Průmyslové standardy, jako je stereo a Blue Light technologie či projekce pruhů světla, jsou základem pro získání 3D dat s vysokou kvalitou. Integrovaný software GOM Inspect lze použít pro různé aplikace – 3D tisk, reverzní inženýrství nebo kontrolu dílů. Tak jdeme na to!
Lehký, mobilní a snadno použitelný

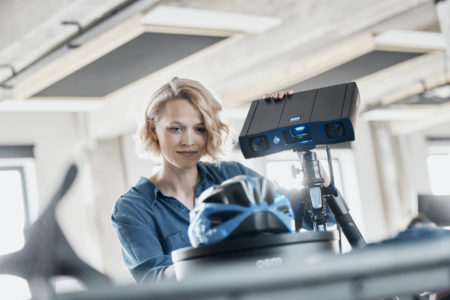

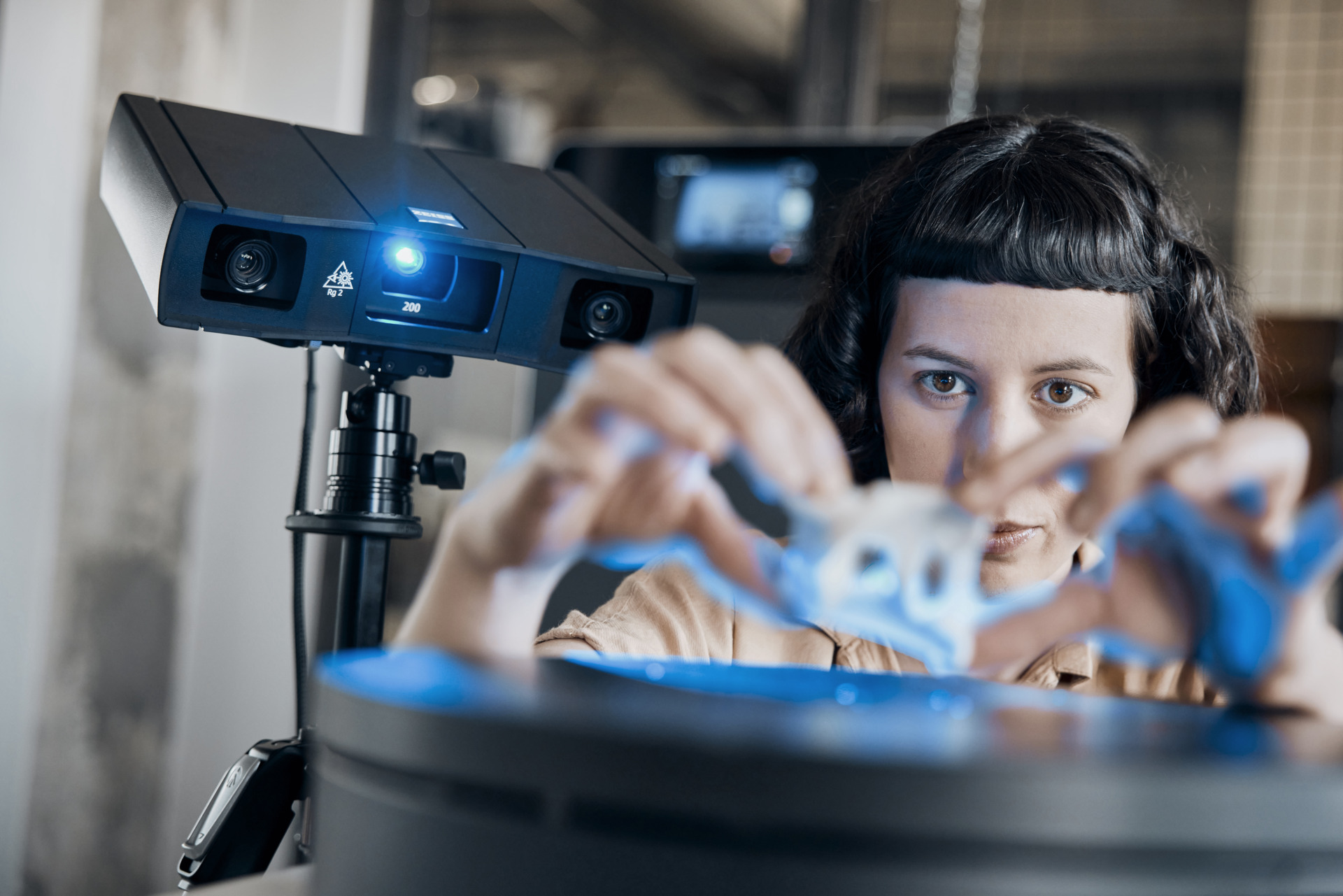

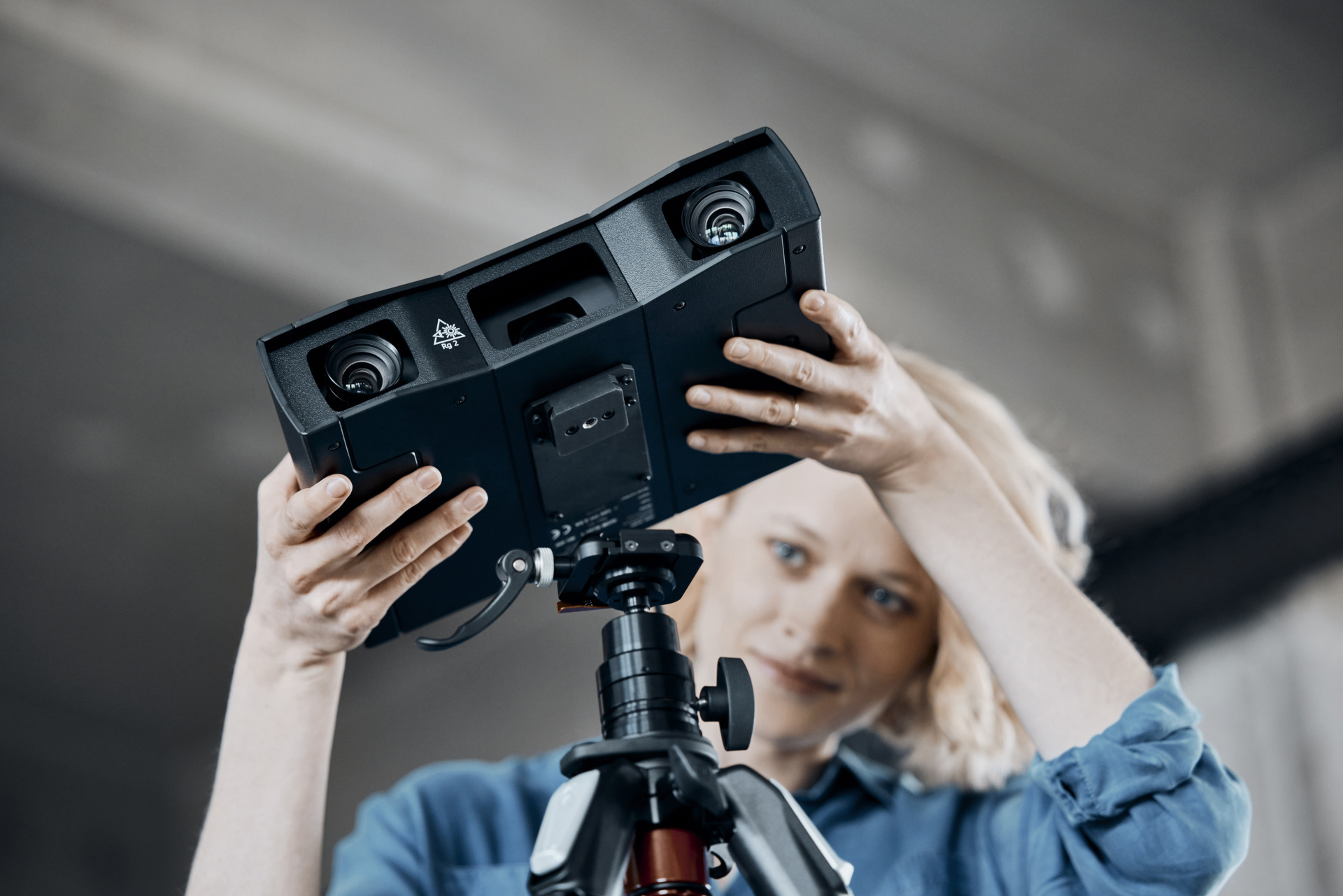

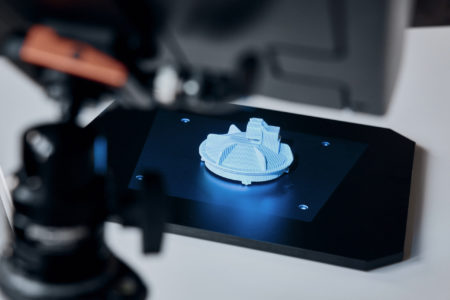

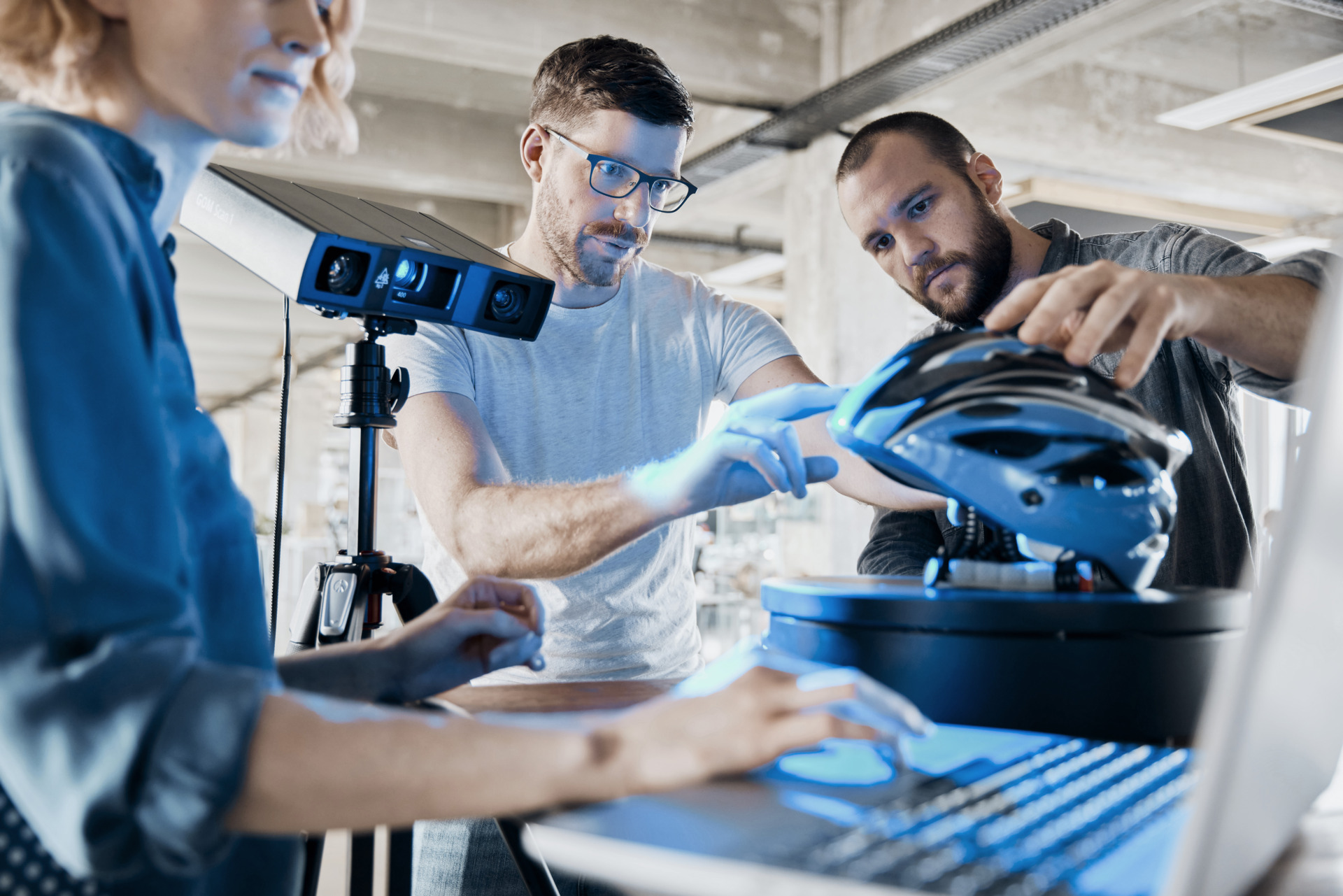

GOM Scan 1 s hmotností pouhých 2,5 kg se vyznačuje kompaktním tvarem, robustním designem a ověřenou technologií. Snadno se ovládá a je doporučován na jednoduché a rychlé měření malých a středních dílů, a to i ve stísněných prostorech (např. interiér auta). Pro samotné skenování dílů využívá projekce pruhů a modrého světla. Pro efektivnější měření menších dílů lze připojit řízený rotační stůl.
Přesnost v různých světelných podmínkách
S předinstalovaným softwarem GOM Inspect se můžete spolehnout na vysoce kvalitní data. Na takto přesných datech můžete stavět – a rychle je využívat pro další práci. Díky tomu, že skener pracuje s úzkopásmovým modrým světlem (technologie Blue Light), lze rušivé okolní světlo během skenování eliminovat. Pomocí výkonného světelného zdroje tak lze dosáhnout požadovaného výsledku za velice krátkou dobu měření. Díky principu stereokamery skener rozpozná měnící se okolní podmínky během provozu a může tyto změny kompenzovat.
Vyberte si měřicí objem
Různé aplikace mají různé požadavky. GOM Scan 1 je k dispozici ve třech variantách, s měřicími objemy MV 100, MV 200 a MV 400. U všech třech typů se můžete spolehnout na vysoce přesné měření malých a středních dílů s přesností v setinách milimetrů. Tyto měřicí objemy lze také v rámci jednoho projektu kombinovat, tzn. větší plochy nasnímat pomocí skeneru s velkým měřicím objemem MV400 a detaily pak naskenovat skenerem MV 100 nebo V 200. Výměna nevyžaduje kalibraci a je velmi rychlá a snadná.

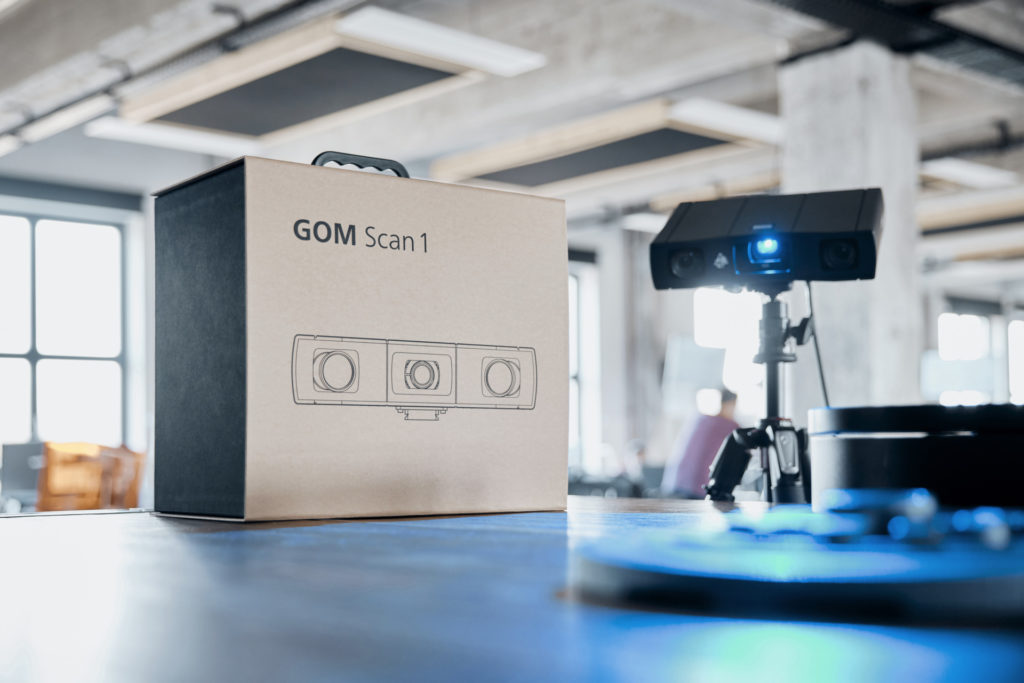

Nový GOM Scan 1 s GOM Inspect lze použít k podpoře 3D tisku, 3D modelování dílů a reverzního inženýrství (k výrobě náhradních dílů). Ať už máte jakýkoli nápad, GOM Scan 1 splňuje ty nejpřísnější profesionální a průmyslové standardy. A navíc, vše jednoduše zabalíte a snadno převezete.
GOM Scan 1 využijte pro:
- 3D tisk
- 3D modelování
- Reverzní inženýrství
- Vývoj a výrobu
- Design
GOM Scan 1 (100) | GOM Scan 1 (200) | GOM Scan 1 (400) | |
---|---|---|---|
Měřená oblast [mm2] | 100 × 65 | 200 × 125 | 400 × 250 |
Vzdálenost naměřených bodů [mm] | 0,037 | 0,060 | 0,129 |
Pracovní vzdálenost [mm] | 100 | 200 | 400 |
Světelný zdroj | LED | ||
Počet bodů na záběr | 6 milionů | ||
Hmotnost skeneru | 2,5 kg | ||
Rozměry [mm3] | 290 × 215 × 83 mm | ||
Délka kabelu | 5 m optického kabelu | ||
Operační systém | Windows 10 | ||
Software | GOM Inspect |
Softwarový balíček GOM Inspect Suite pro měření a inspekci obsahuje mnoho známých aplikačních programů od společnosti GOM a provede vás každým krokem metrologického procesu.
Můžete do softwaru dokonce importovat a vyhodnocovat naměřená 3D data generovaná optickými skenery třetích stran, laserovými skenery, souřadnicovými měřicími přístroji a CT systémy (počítačová tomografie). Software GOM Inspect Suite je vhodný pro všechny.
