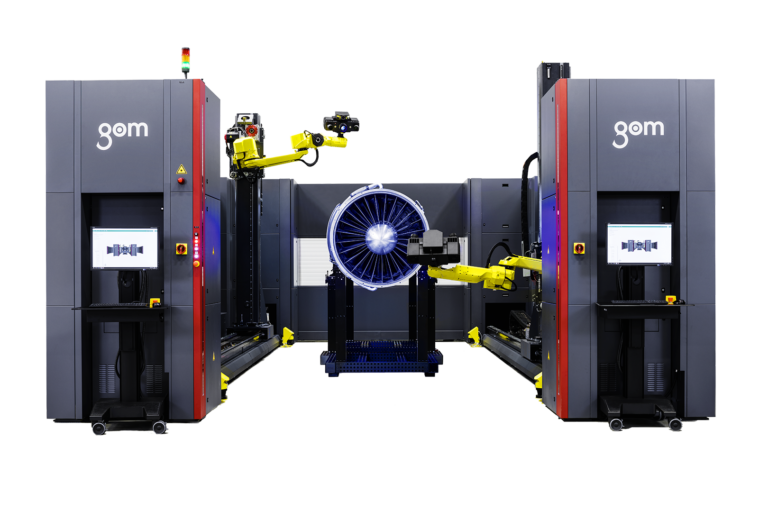

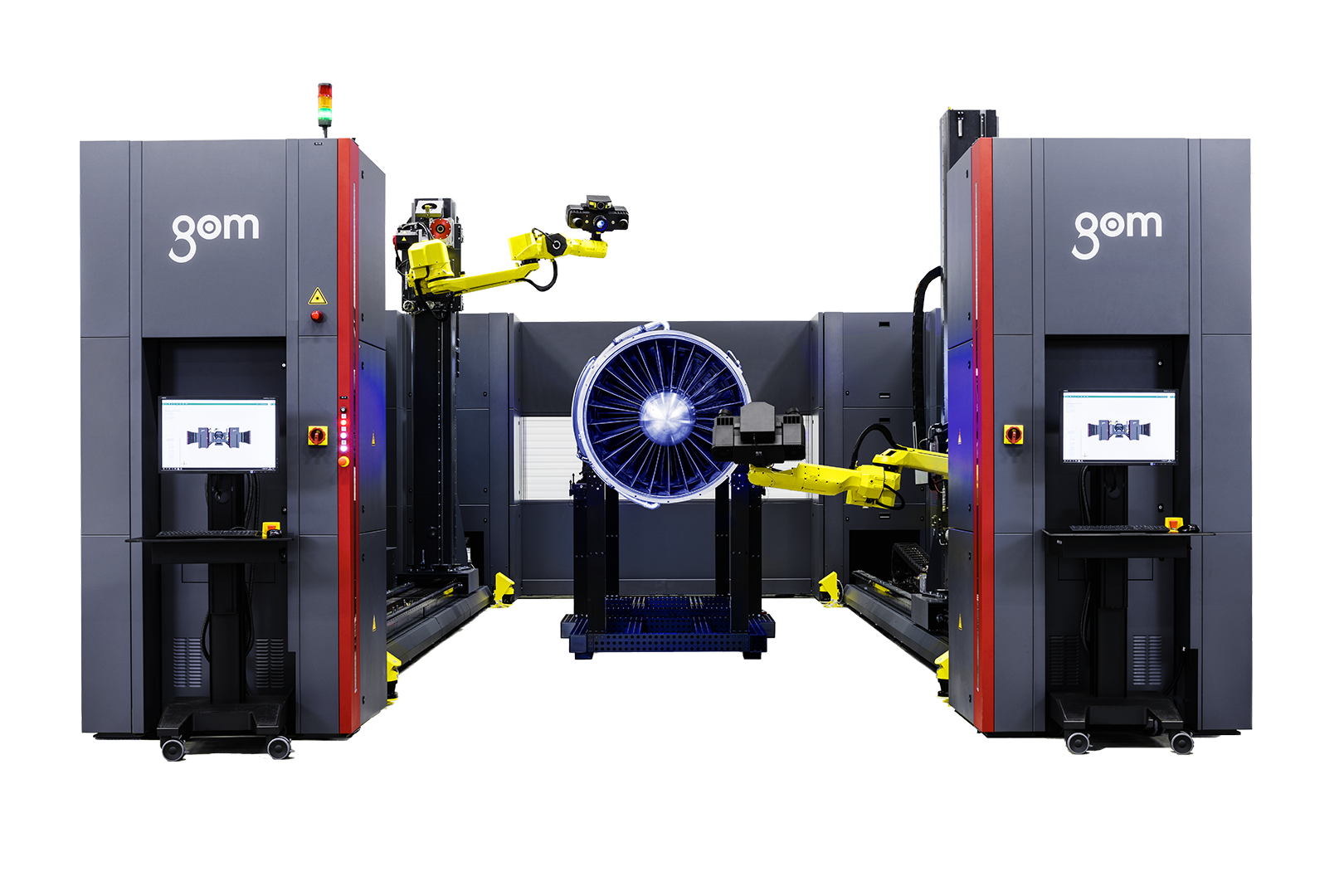

ATOS ScanBox série 8
Oboustranné 3D měření velkých dílů
Osmá kinematická osa, vyvinutá společností GOM, zajištuje plně automatizované měření např. celého automobilu z každého pohledu zvenku i zevnitř, přičemž vyžaduje málo prostoru. Tento model se používá pro 3D skenování velkých přípravků, pro inspekci zkompletovaných vozidel a pro kontrolu kvality v karosárnách.
3D měření několika částí může být virtuálně sloučeno ke zjištění lineární informace o spáře a přesahu. ATOS ScanBox série 8 může být rozšířen o jeden nebo dva rotační stoly.
Proč si pořídit ATOS ScanBox série 8?
- Automatizované 3D skenování složitých dílů a velkých přípravků
- Jednoduchá manipulace s měřeným dílem
- Koncept zdvojené 8 osé kinematiky umožňuje měřit kompletní karoserii vozidla
- ATOS ScanBox série 8 může být snadno rozšířen o jeden nebo dva rotační stoly
ATOS ScanBox 8160, 8260 a 8360 jsou vhodné pro 3D měření:
Kompletního vozidla jak zvenku, tak zevnitř
Inspekci kompletních vozidel
Kontroly přesahů a spár navazujících dílů karoserie
Analýzy velkých dílů v kontrolním přípravku
Kontroly kvality ve výrobě karoserií
3D skenování odlitků
Automatizované 3D měření

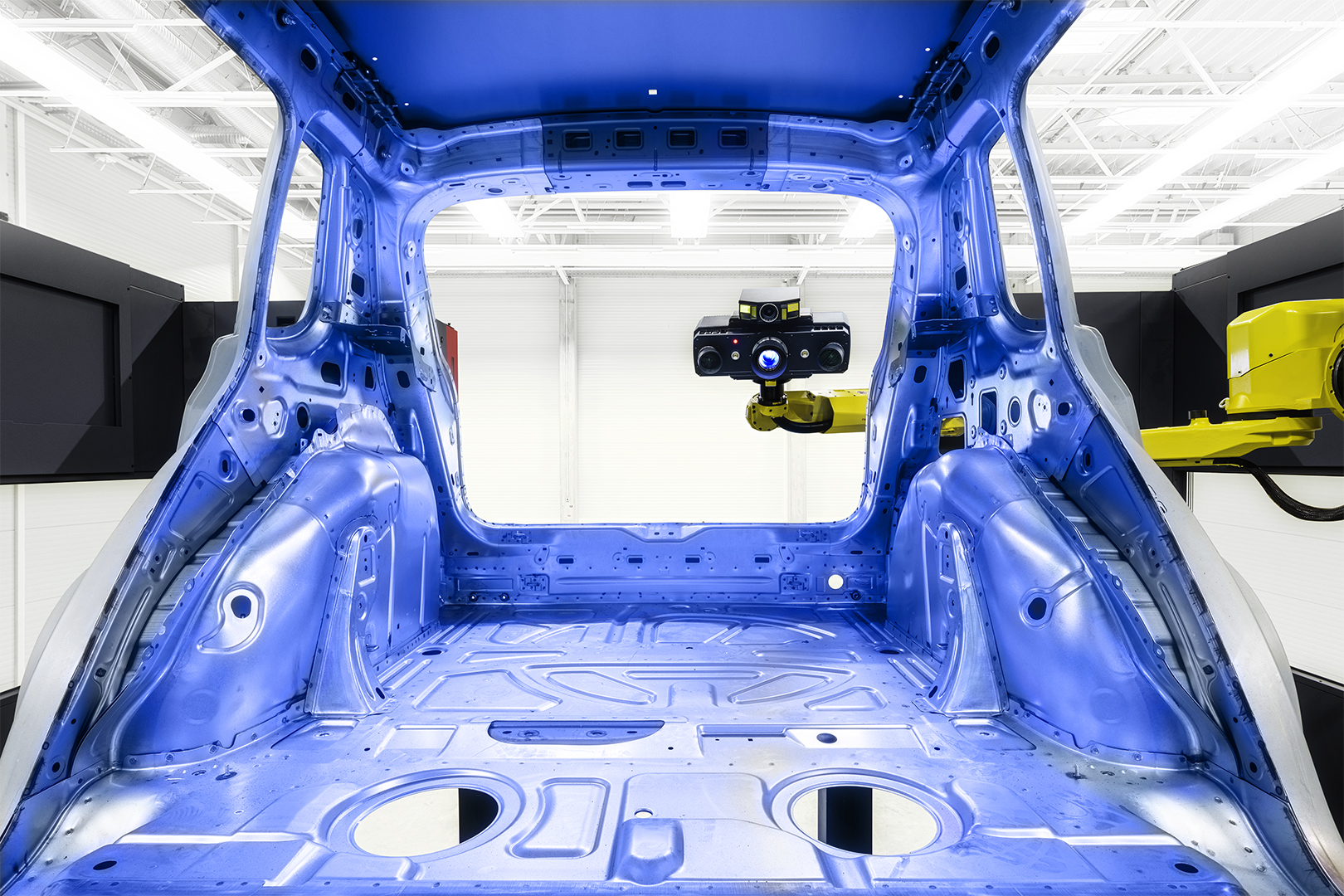

Dva 8 osé kinematické systémy umožňují automatizovaně měřit kompletní karoserii vozidla shora, zespodu, ze strany i zevnitř, a to pomocí vhodné kombinace středně velkého automatizovaného robota s vertikálním lineárním pojezdem. Oba roboti sdílí společný měřící prostor, ve kterém se mohou pohybovat synchronně a koordinovaně. Naměřená data z obou 3D skenerů jsou automaticky transformována do společného souřadného systému. Série 8 také umožňuje nezávislé 3D měření, kdy každý z robotů měří ve svém pracovním prostoru jiný díl.
ATOS 5 a 5X
ATOS 5 a 5X jsou dva nové vysokorychlostní skenery z rodiny produktů ATOS určené pro nejnáročnější metrologické aplikace z automobilového a leteckého průmyslu. Tyto průmyslové 3D skenery vynikají svou rychlostí i přesností měření.
ATOS ScanBox 8160 | ATOS ScanBox 8260 | ATOS ScanBox 8360 | |
---|---|---|---|
Rozměry | 5 750 × 10 150 × 3 900 mm | 9 750 × 10 150 × 3 900 mm | 13 750 × 10 150 × 3 900 mm |
Napájení | 2 × 200–500 V (3 fázové, 32 A) | 2 × 200–500 V (3 fázové, 32 A) | 2 × 200–500 V (3 fázové, 32 A) |
Max. velikost měřeného dílu | 6 000 × 2 500 mm | 6 000 × 2 500 mm, rotační stůl do Ø 3 000 mm | 6 000 × 2 500 mm, rotační stůl do Ø 3 000 mm |
Max. hmotnost měřeného dílu | Neomezená | Neomezená, rotační stůl do 2 000 kg | Neomezená, rotační stůl do 2 000 kg |
Vstup | Bezpečnostní světelné závory | Bezpečnostní světelné závory | Bezpečnostní světelné závory |
Šířka vstupu | 3 050 mm | 3 050 mm, oblast rotačního stolu 3 400 mm | 3 050 mm, oblast rotačního stolu 3 400 mm |
Připevnění k podlaze | Vyžadováno | Vyžadováno | Neomezená |
Manipulace s měřeným dílem | Manuální, transportní vozík, paletový vozík, jeřáb, vysokozdvižný vozík, systém výměnných palet | Manuální, transportní vozík, paletový vozík, jeřáb, vysokozdvižný vozík, systém výměnných palet | Manuální, transportní vozík, paletový vozík, jeřáb, vysokozdvižný vozík, systém výměnných palet |
Software ATOS Professional VMR
Virtual Measuring Room (VMR) Virtuální měřicí místnost je softwarovým centrem pro plánování a řízení měření pro všechny prvky měřicích buněk ATOS. Nabízí funkční reprezentaci reálného prostředí měření ve virtuální simulaci. Díky VMR může uživatel pracovat se systémem, bez nutnosti znalosti programování robotů. Všechny pohyby robota jsou simulovány a před provedením ve skutečném prostředí zkontrolovány z hlediska bezpečnosti.
