Modulární koncepce pro maximální flexibilitu v měření
ZEISS ScanBox série 5 je komplexní řešení pro automatizovanou kontrolu a digitalizaci složitých dílů. Výkonný 3D měřicí stroj vám ve velmi krátkém čase poskytne výsledky měření v celém poli pro porovnání s daty CAD, vizualizuje případné odchylky od GD&T a urychlí vaše výrobní, údržbové a opravárenské procesy. Systém využijete pro rychlé měření specifických prvků a geometrií, jako jsou body povrchu a hran, otvory nebo vývrty.
ZEISS ScanBox série 5 optimalizuje vaši kontrolu sériové výroby a výrobních procesů. Standardizované a automatizované postupy měření zvyšují propustnost výroby a snižují zmetkovitost. Systémy ZEISS ScanBox série 5 zajišťují vysokou spolehlivost procesů během provozu díky analýzám trendů v reálném čase. Lze rychle identifikovat změny ve výrobě.
ZEISS ScanBox série 5 se skládá ze tří modelů a mnoha možností přizpůsobení vašim potřebám – tomu říkáme nová modularita. Jednotlivé komponenty jsou identické, a proto nabízejí dokonalé možnosti pro upgrade na různá uspořádání. Maximální zatížení modulu rotačního stolu je 2000 kg.

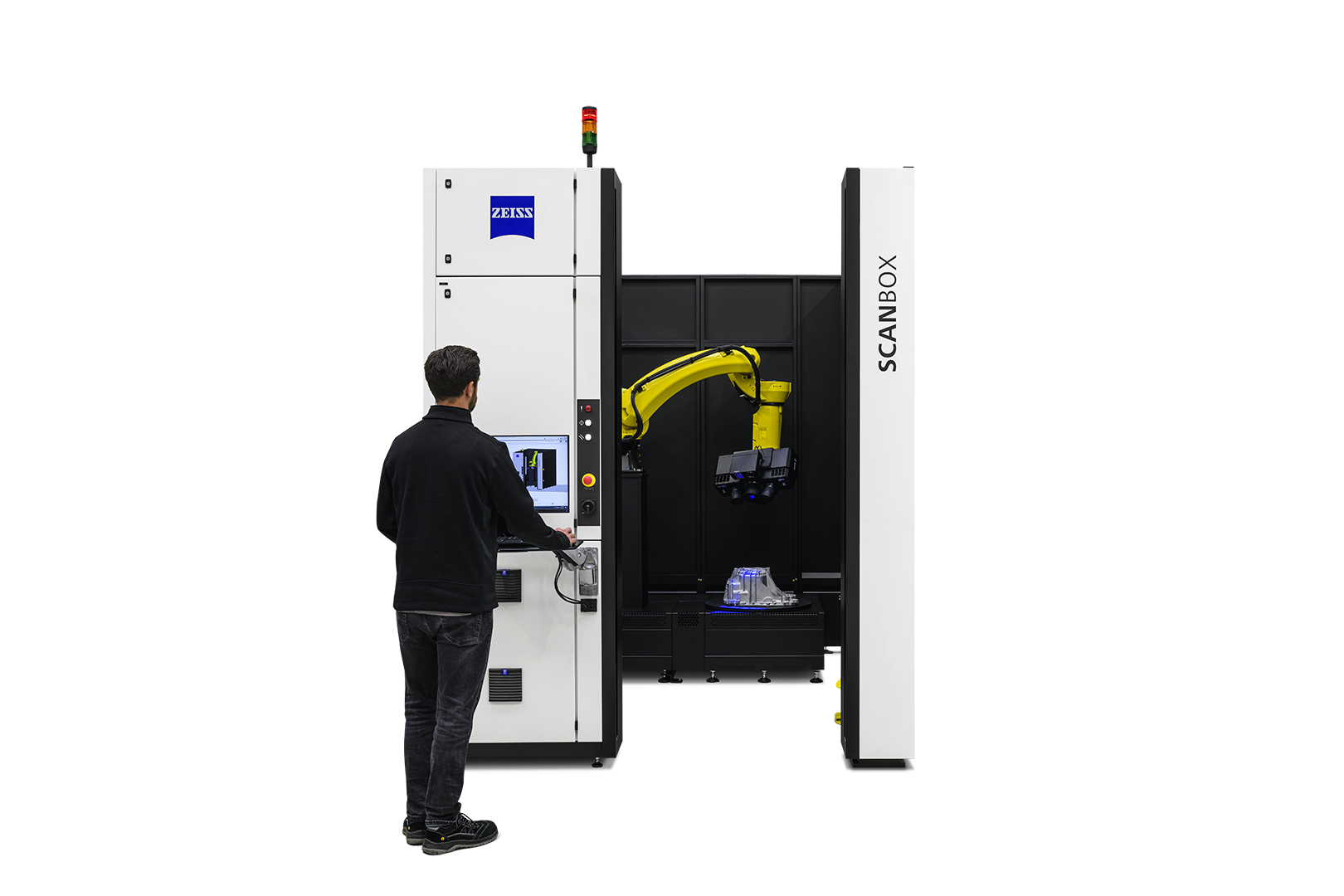

ZEISS ScanBox 5110
Měření a kontrola dílů, například letadlových lopatek, o rozměrech až 1000 mm.

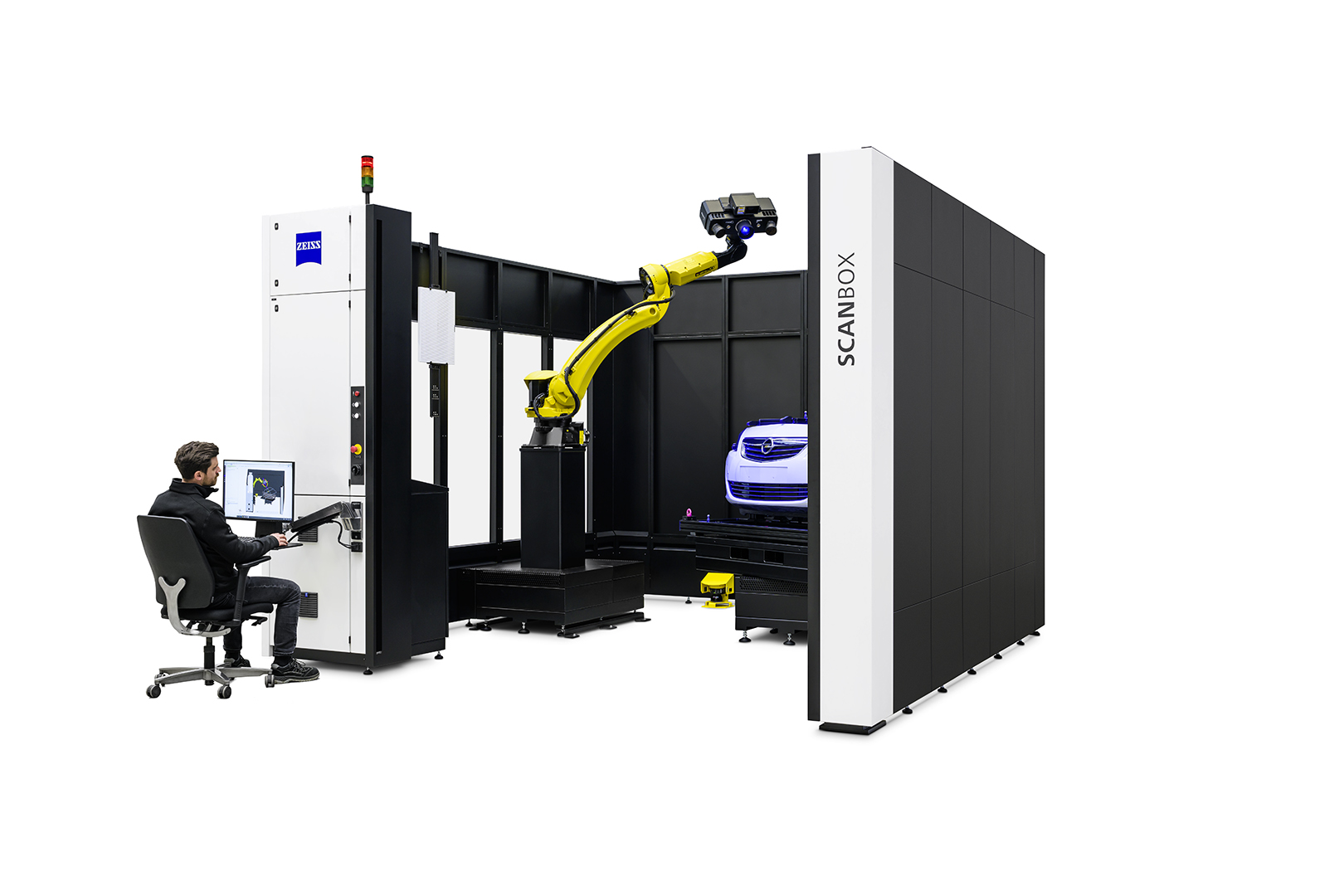

ZEISS ScanBox 5120
Měření a kontrola dílů, vnitřních komponent nebo součástí vozidel, do velikosti 2000 mm.

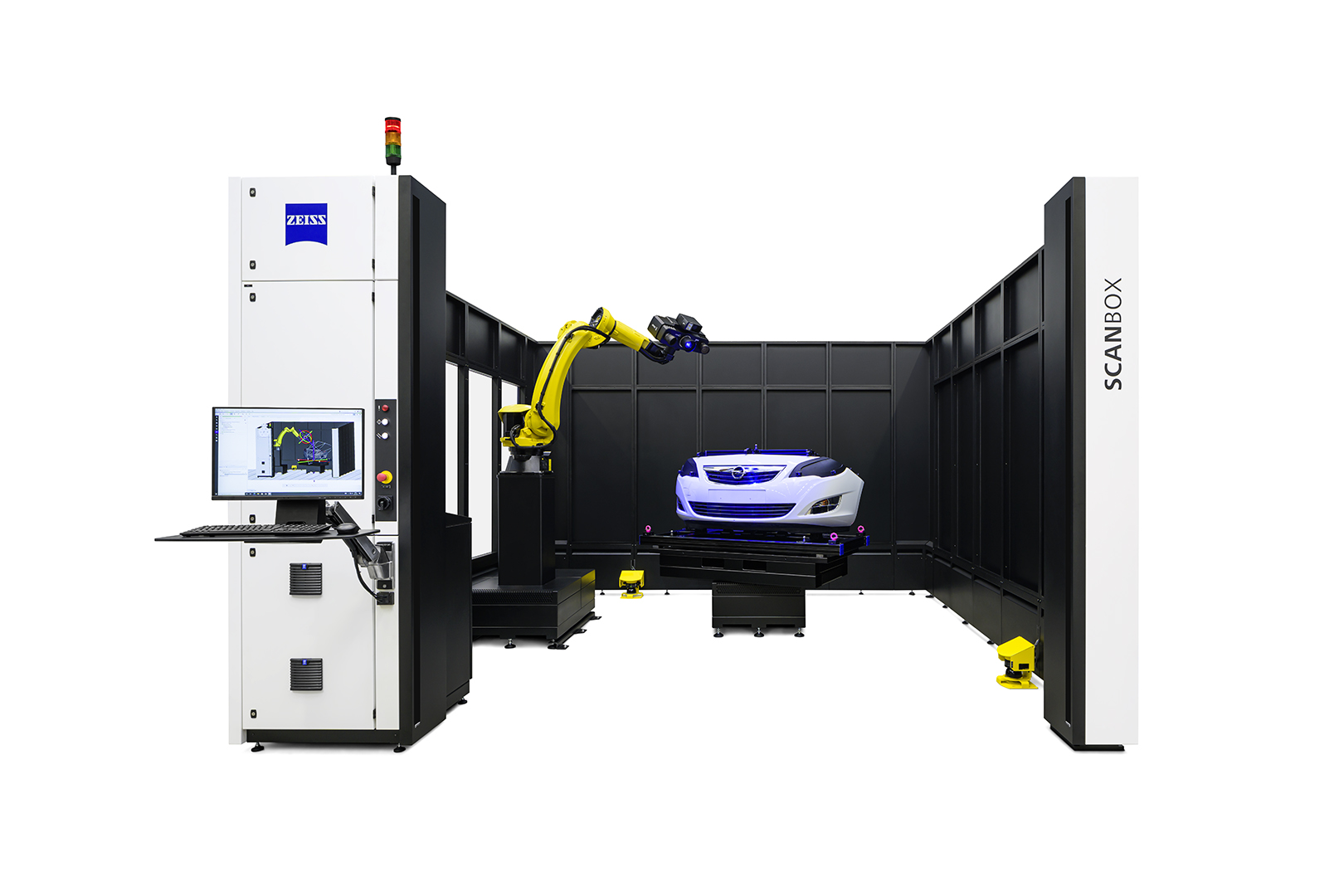

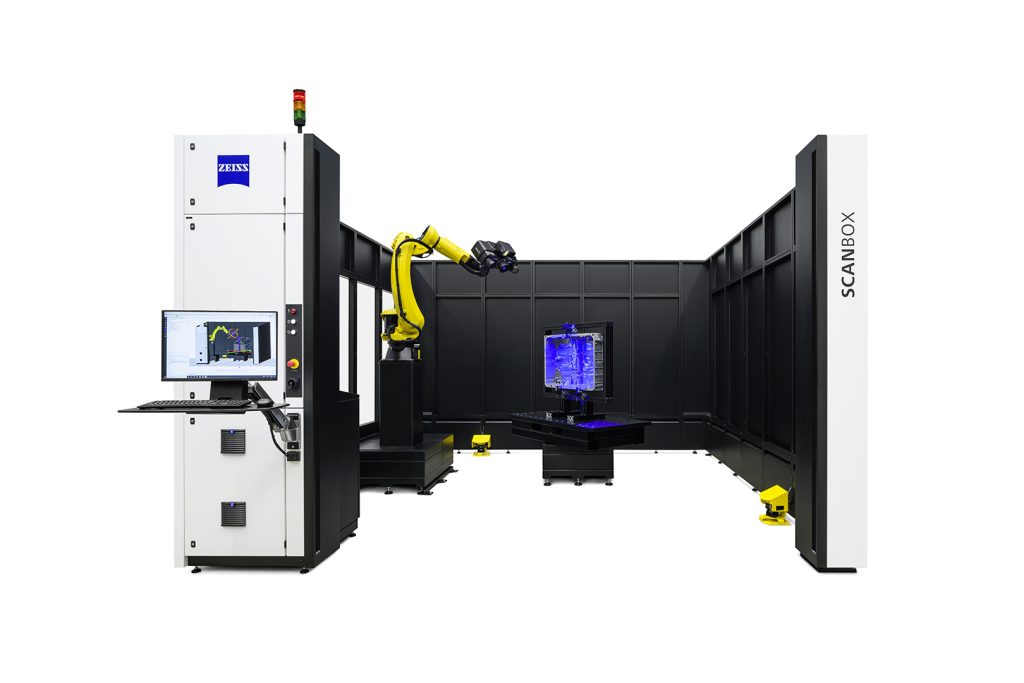

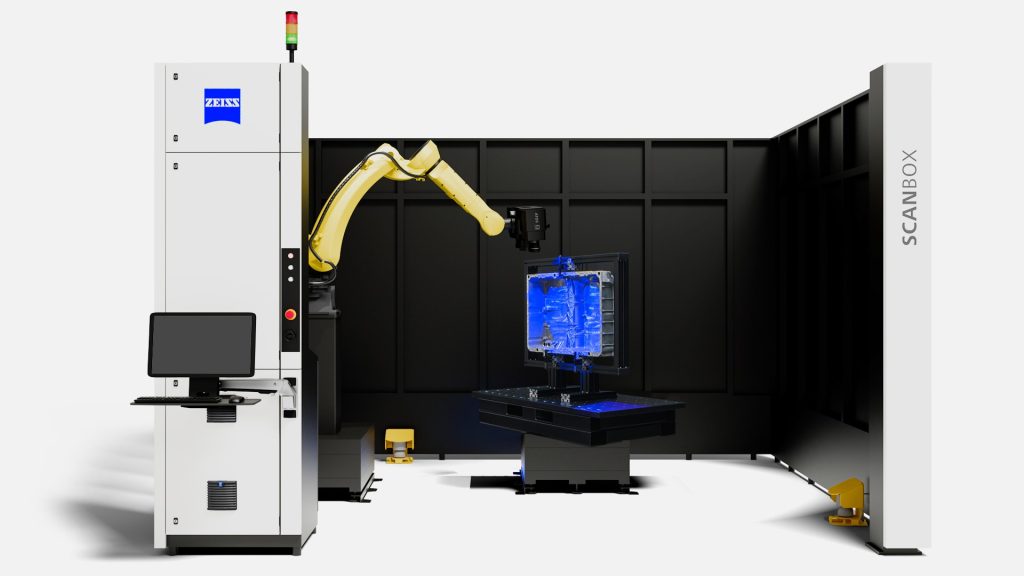

ZEISS ScanBox 5130
Měření a kontrola plechových dílů, sestav, odlitků a součástí turbín o velikosti do 3000 mm.
Ergonomické ovládání
Nové, flexibilní uživatelské rozhraní nabízí obsluze nejrůznější ergonomické funkce. Integrované otočné rameno lze nastavit do požadované polohy, což umožňuje ovládat systém ZEISS ScanBox řady 5 ve stoje nebo vsedě.
Sériové optické měření
ZEISS ScanBox řady 5 je vyvinut pro sériová měření a často se používá přímo ve výrobním prostředí. Měřicí postupy jsou automatizovány a je zajištěna reprodukovatelnost dat z měření identických dílů. Vše vytváříte ve virtuální měřicí místnosti (VMR) softwaru GOM Inspect Pro. Robot je plně řízen softwarem a pohybuje se na základě měřicích poloh. Změny stavu CAD dat nebo plán kontroly lze rychle aktualizovat díky parametrické struktuře softwaru. Během provozu lze tak celý systém snadno ovládat.
Automatizované 3D měření
Automatizujte svou výrobu ještě dnes a domluvte si ukázku 3D měření. Jak se dá využít průmyslová automatizace vám ukážeme na naší pobočce v Mladé Boleslavi, kde disponujeme ScanBoxem s 3D skenerem ATOS 5 od společnosti GOM.
ATOS 5 a 5X jsou dva nové vysokorychlostní skenery z rodiny produktů ATOS určené pro nejnáročnější metrologické aplikace z automobilového a leteckého průmyslu. Tyto průmyslové 3D skenery vynikají svou rychlostí i přesností měření.
Technická specifikace
ZEISS ScanBox 5110
ZEISS ScanBox 5120
ZEISS ScanBox 5130
Rozměry
2 200 × 3 550 × 3 050 mm (LC)
2 200 × 3 550 × 3 050 mm (D)
3 600 × 4 250 × 3 050 mm (LC)
3 600 × 3 550 × 3 050 (D)
4 300 × 4 250 × 3 050 mm (LC)
Napájení
200 – 500 V (3 fázové, 16 A)
200 – 500 V (3 fázové, 16 A)
200 – 500 V (3 fázové, 16 A)
Max. velikost měřeného dílu
Ø 1 000 mm
Ø 2 000 mm
Ø 3 000 mm
Max. hmotnost měřeného dílu
2 000 kg
2 000 kg
2 000 kg
Vstup
Posuvné dveře s bezpečnostním zámkem, bezpečnostní světelná závora
Posuvné dveře s bezpečnostním zámkem, bezpečnostní světelná závora
*LC – Bezpečnostní světelná závora *D – Posuvné dveře s bezpečnostním zámkem
Software
VMR v softwaru GOM Inspect Pro
Virtual Measuring Room (VMR) Virtuální měřicí místnost je softwarovým centrem pro plánování a řízení měření pro všechny prvky měřicích buněk ATOS. Nabízí funkční reprezentaci reálného prostředí měření ve virtuální simulaci. Díky VMR může uživatel pracovat se systémem, bez nutnosti znalosti programování robotů. Všechny pohyby robota jsou simulovány a před provedením ve skutečném prostředí zkontrolovány z hlediska bezpečnosti.
