3D tisk z plastů a pryskyřic
Nabízíme přes 25 let zkušeností s výrobou funkčních prototypů i koncových dílů. Naše pracoviště jsou vybavena nejmodernějšími zařízeními, od 3D tiskáren pro koncepční tisk až po špičkové průmyslové 3D výrobní systémy. Zvládneme vše, od rychlého prototypování přes modely pro zdravotnictví až po malosériovou výrobu. S námi budete mít k dispozici to nejlepší, co na trhu 3D tiskových technologií existuje, i naše dlouholeté know-how. Máme největší 3D tiskové centrum v České republice a na Slovensku.
Změna způsobu vývoje výrobku začleněním aditivní výroby je osvědčený prostředek, jak získáte konkurenční výhodu.Snížíte výrobní náklady a zkrátíte dobu potřebnou ke kompletaci výrobku.
Můžete dramaticky snížit dobu vývoje nového výrobku a máte možnost optimalizovat design, aby bylo zajištěno, že je produkt opravdu perfektně připravený k uvedení na trh.

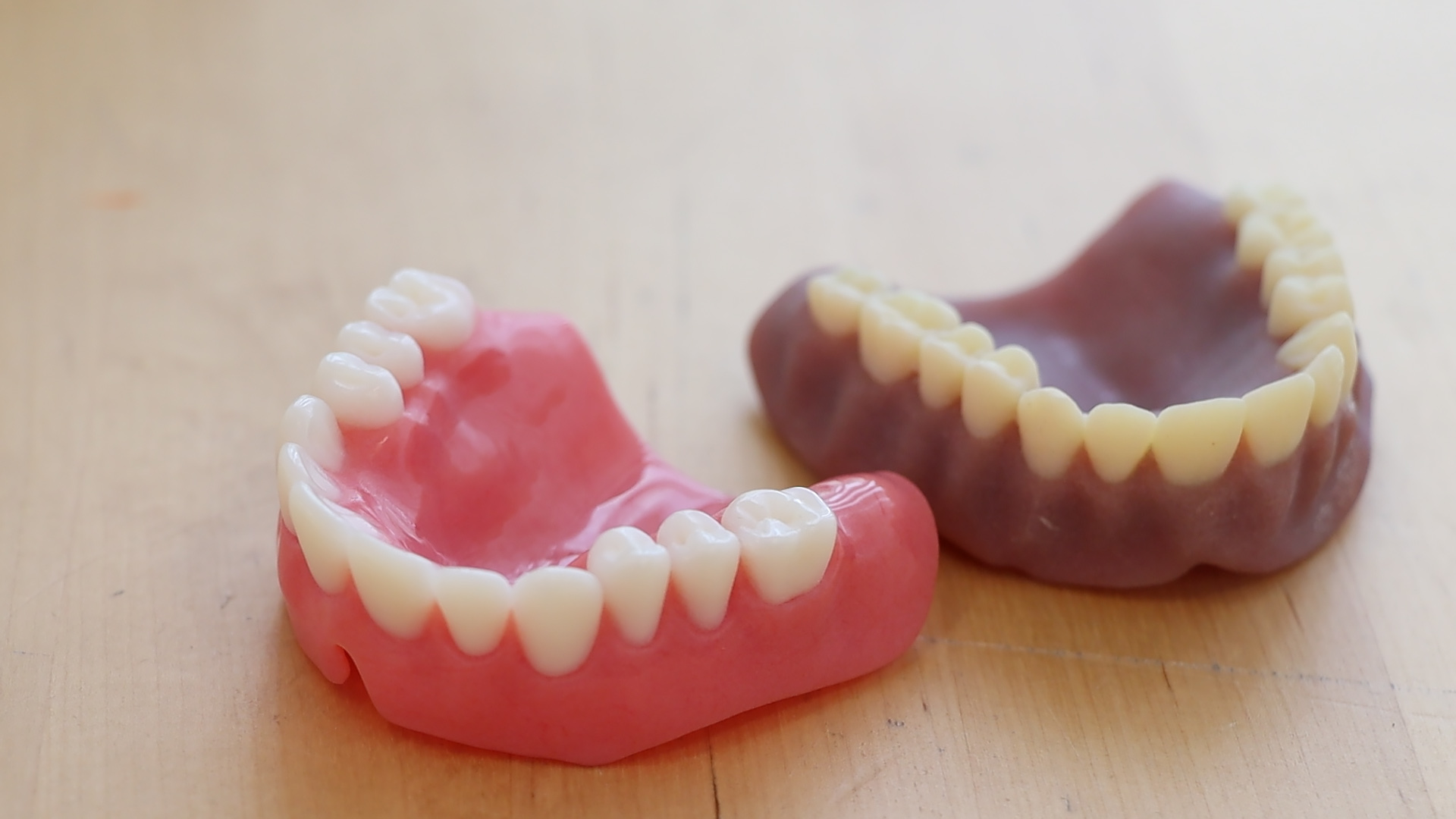

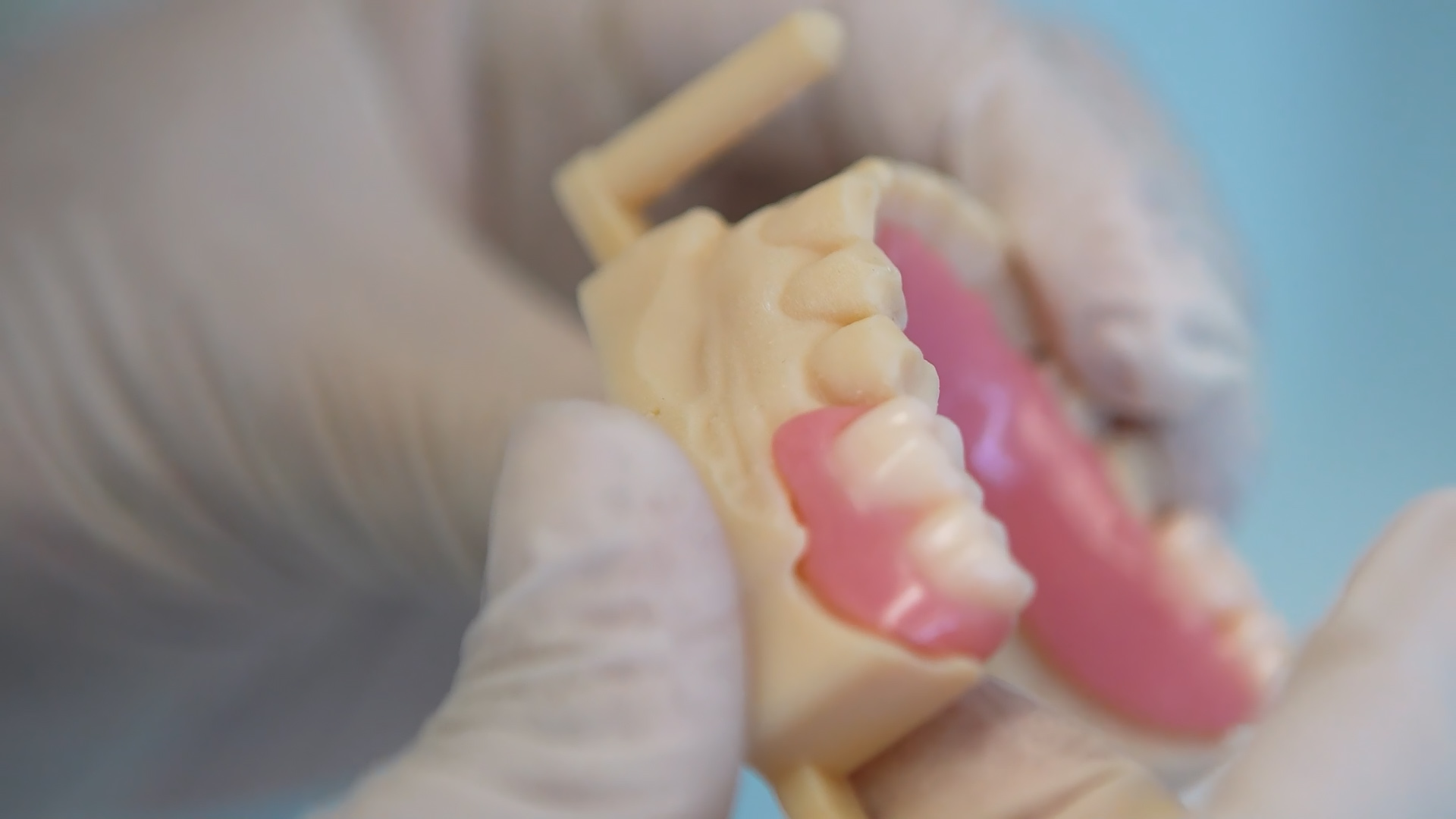

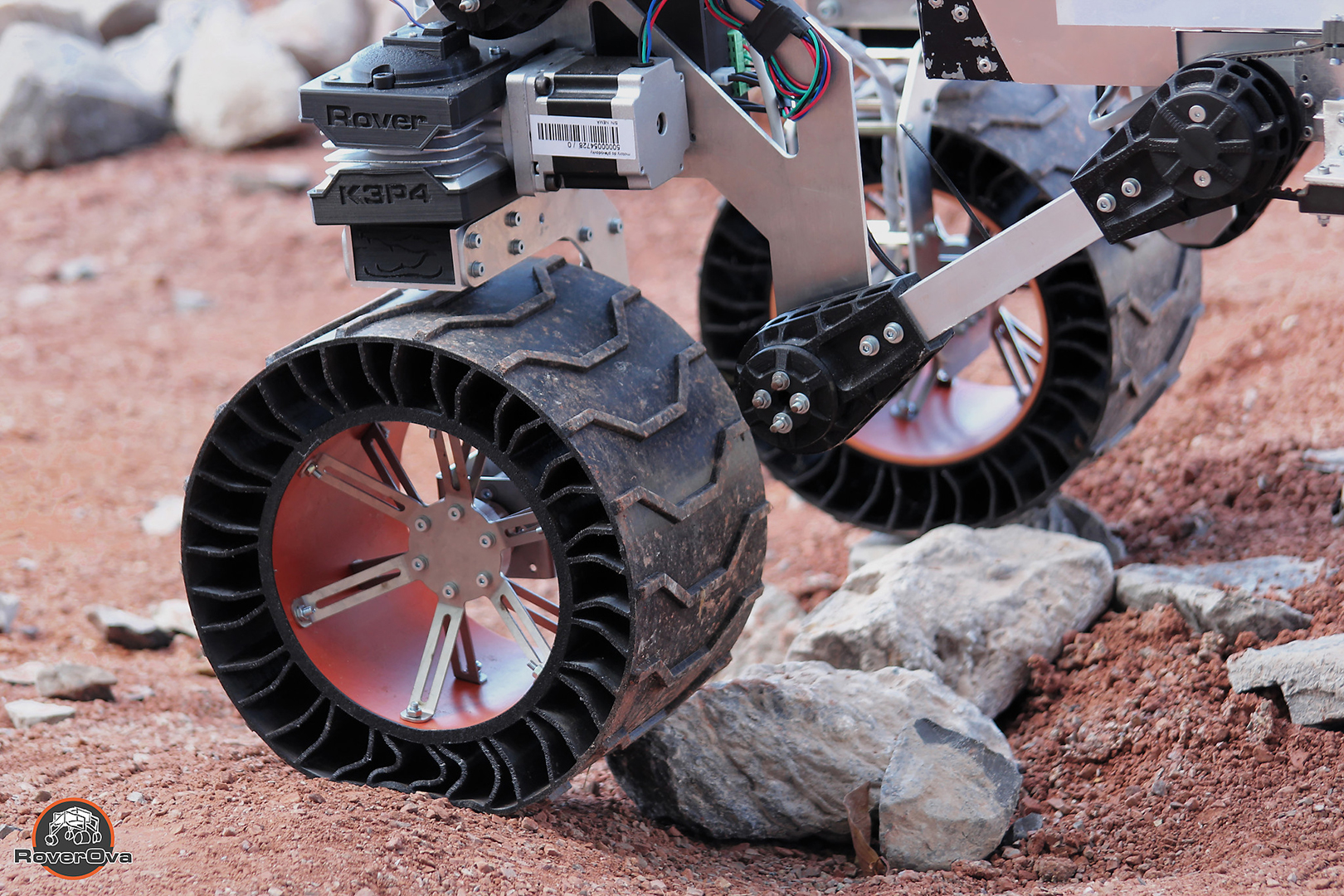

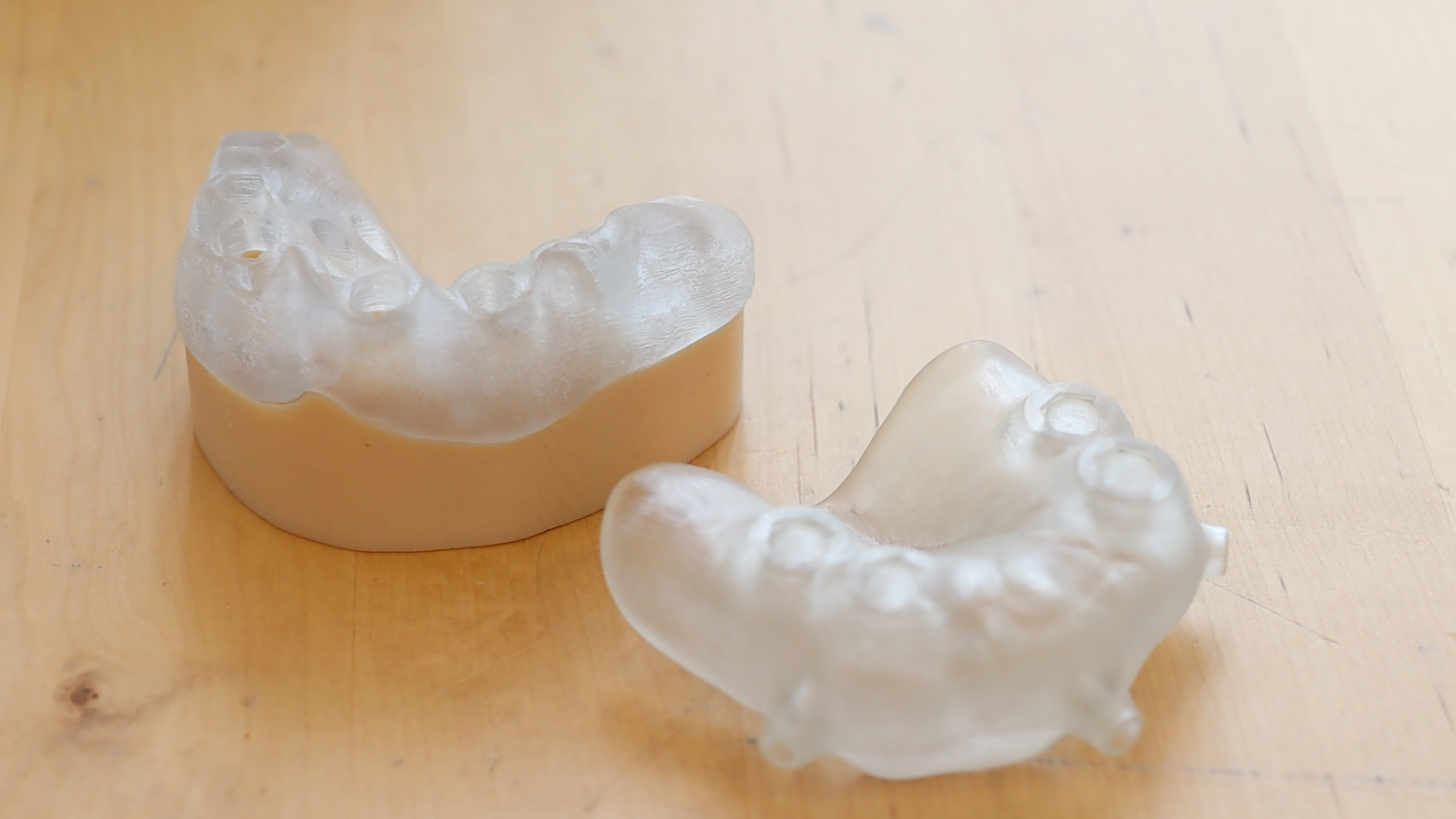

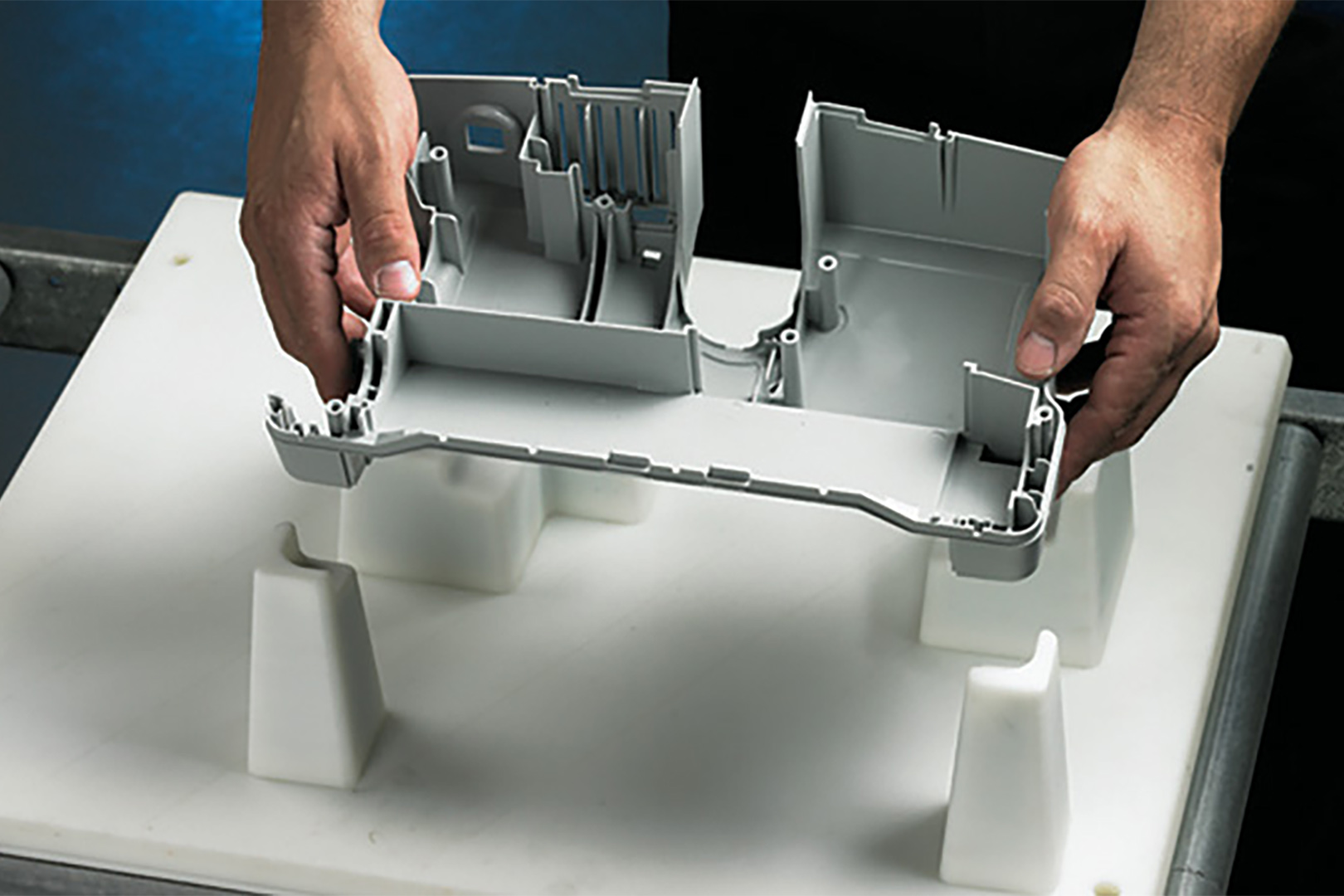

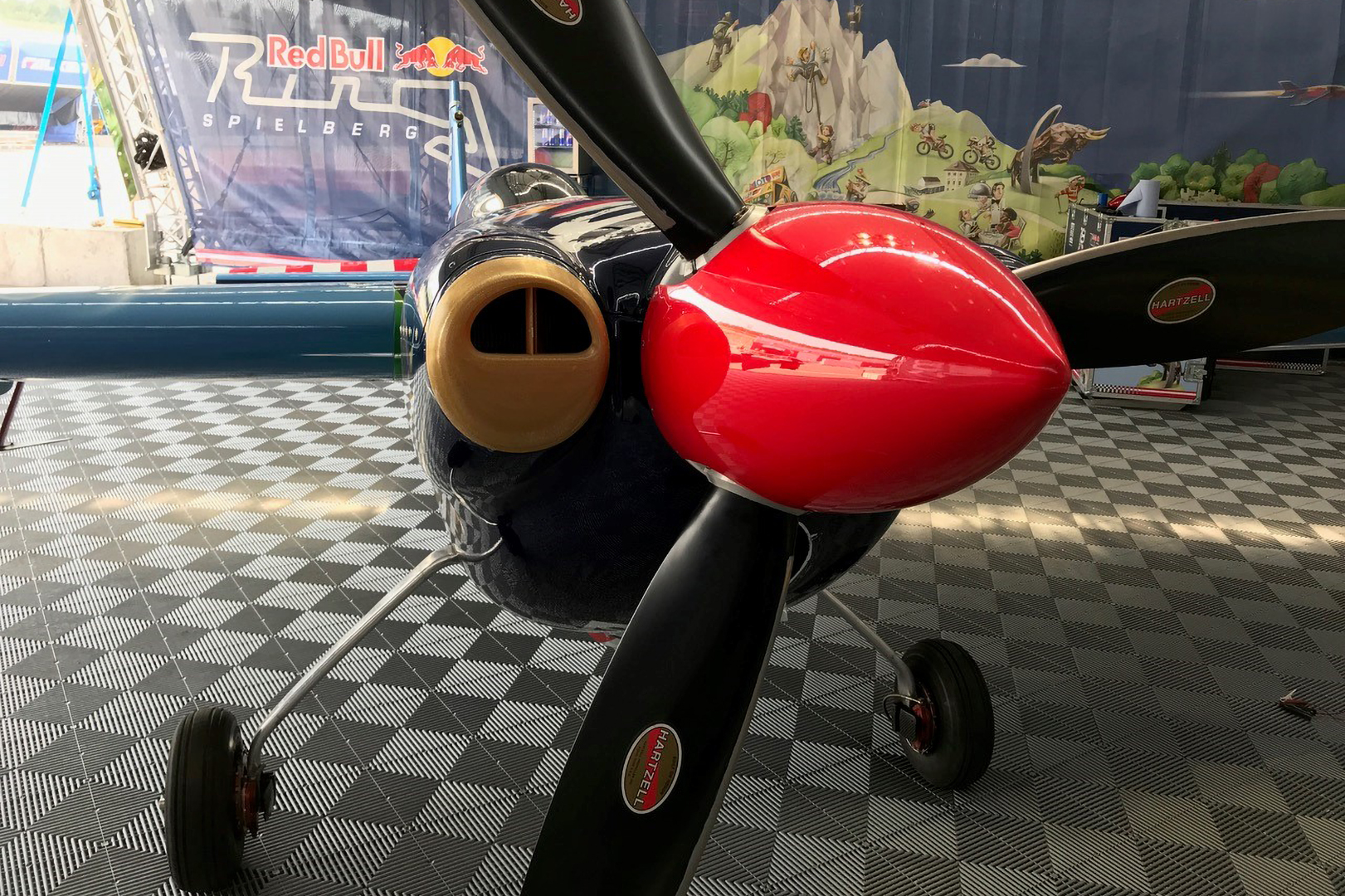

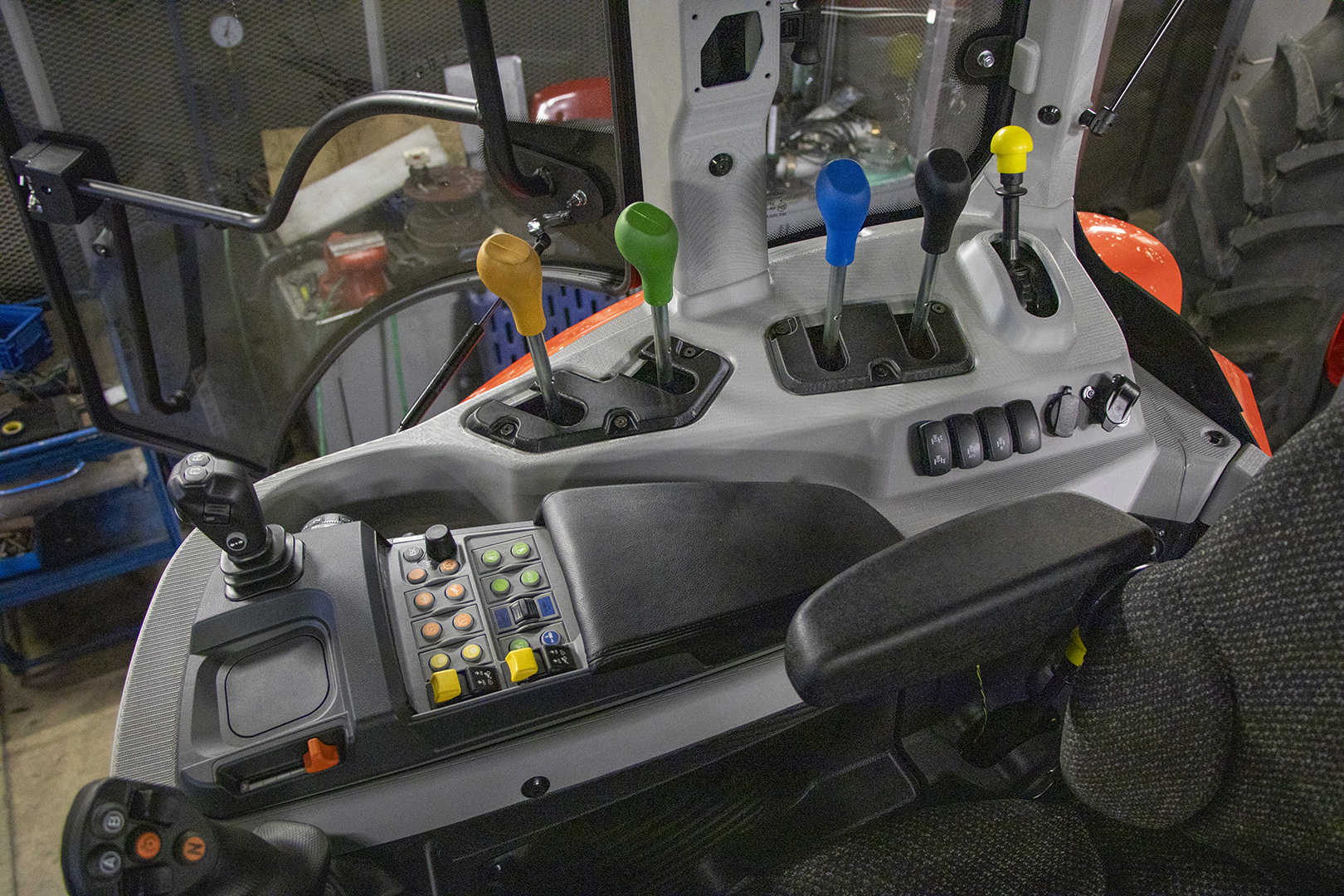

Prostřednictvím 3D tisku (aditivní výroby) lze vyrobit takřka libovolnou věc z plastu nebo kovu. Umíme na zakázku vytisknout různé modely od automobilových dílů přes spotřební zboží, protézy a implantáty až po umělecká díla nebo třeba hračky, šperky a jiné. Naše pracoviště jsou vybavena nejmodernějšími zařízeními.
Proč poptat MCAE Systems:
- Řešení na míru dle vašich potřeb a možností
- Individuální přístup
- 25 let zkušeností s 3D tiskem a výrobou prototypů
- Ušetříte čas i peníze při pořizování nových technologií
- S námi si udržíte konkurenční výhodu
Proč si nechat vyrobit prototyp na zakázku:
- Nalezení a odstranění chyb v samotné koncepci

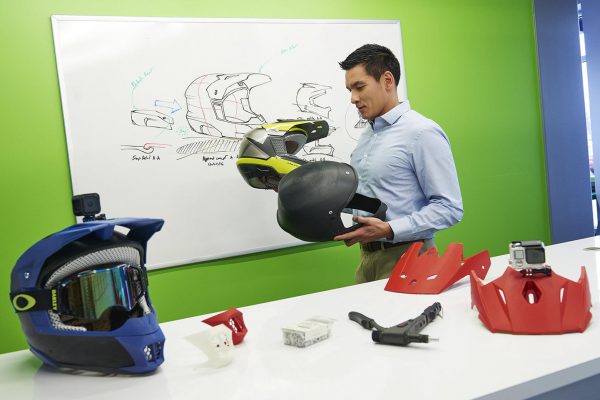

- Hmatatelný model pro reálnou prezentaci
- Posouzení tvaru, vzhledu, ergonomie
- Ověření vyrobitelnosti a možností montáže
- Ověření vhodnosti pro sériovou výrobu
Naši zákazníci z oblasti aditivní výroby:
… a mnozí další.
Pro zhotovení dílů nebo sestav je potřeba dodat 3D data v odpovídajícím formátu. 3D daty se rozumí uzavřený objemový 3D model příslušného dílu nebo sestavy.
Z vašich dat v různých výměnných formátech (IGES, STEP, VDA, EXP apod.) nebo přímo z nativních formátů CAD systémů (Catia, Unigraphics, Pro/Engineer, Rhinoceros, 3ds Max apod.) připravíme dostatečně kvalitní STL model. Ten je vstupním formátem pro 3D tisk.
3D data v STL formátu vždy před použitím detailně zkontrolujeme a případně opravíme tak, abychom dosáhli co nejlepšího výsledku.
Nastavení parametrů tisku vyplývá z potřeb daného modelu, který si přejete vyrobit. Může jít o:
- funkční prototyp, pohledový model, model pro zaformování,
- požadavek na druh, případně barvu materiálu (běžný termoplast, zvýšená mechanická pevnost, pro užití ve vyšších teplotách, sterilní pro lékařské účely, popř. uveďte další požadavky),
- požadavek na jemnost zhotovení (hrubší, standardní, jemná),
- požadavek na orientaci modelu vzhledem k vrstvení,
- požadavek na povrchové dokončení modelu (vyhlazení, lakování),
- požadavek na sesaditelnost některých dílů (popř. označení ploch),
- požadavek na impregnaci dílů (zvýšení pevnosti).
Materiálové vlastnosti vyráběných modelů vycházejí z technologických možností zvolené metody 3D tisku.

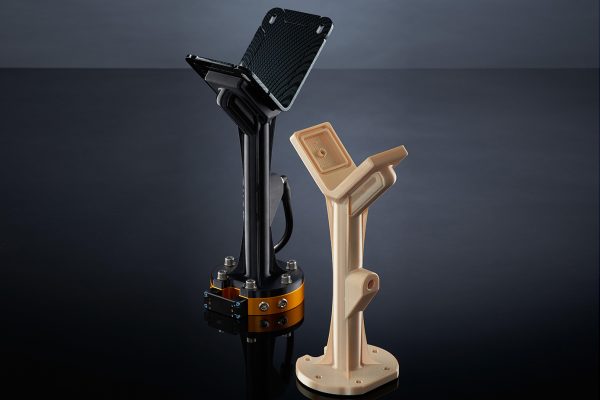

Technologie FDM (Fused Deposition Modeling)

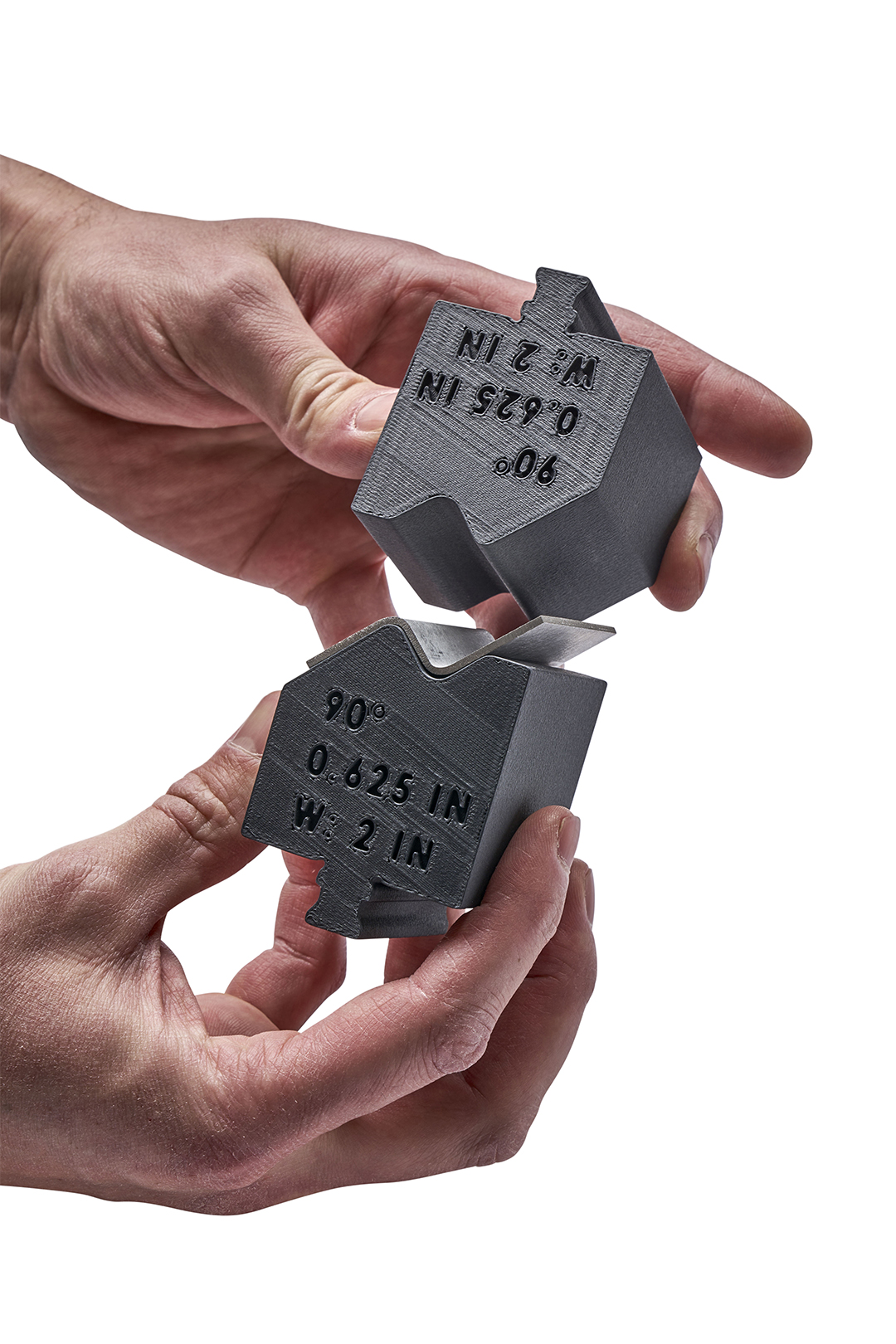

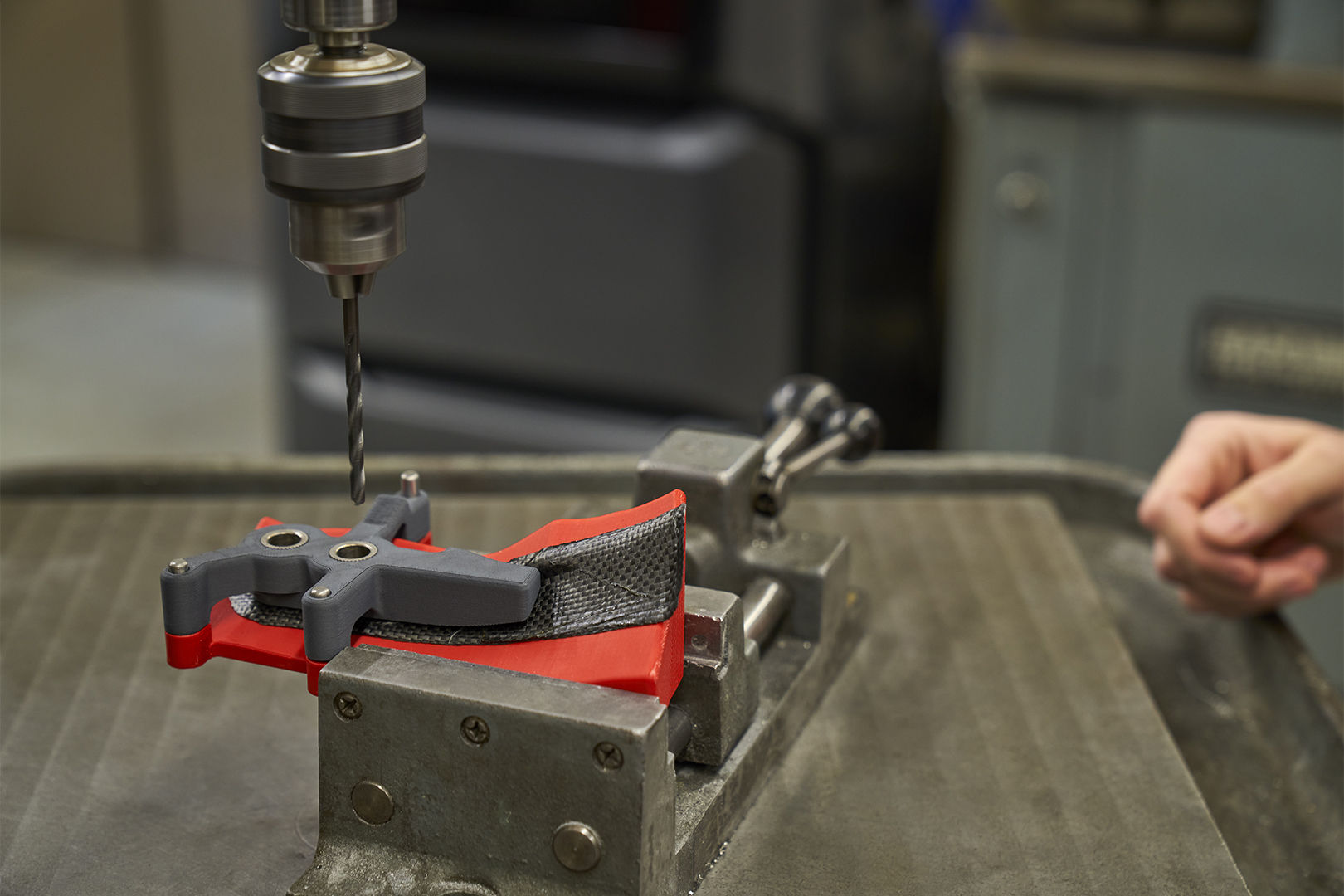

Technologie FDM™ (Fused Deposition Modeling) je aditivní metoda 3D tisku nanášením roztaveného plastu.
- Průmyslové konstrukční termoplasty.
- Pevné, stálé a odolné díly
- Funkční prototypy
- Mechanické vlastnosti koncových výrobků
- Malosériová výroba
Graf materiálových vlastností FDM

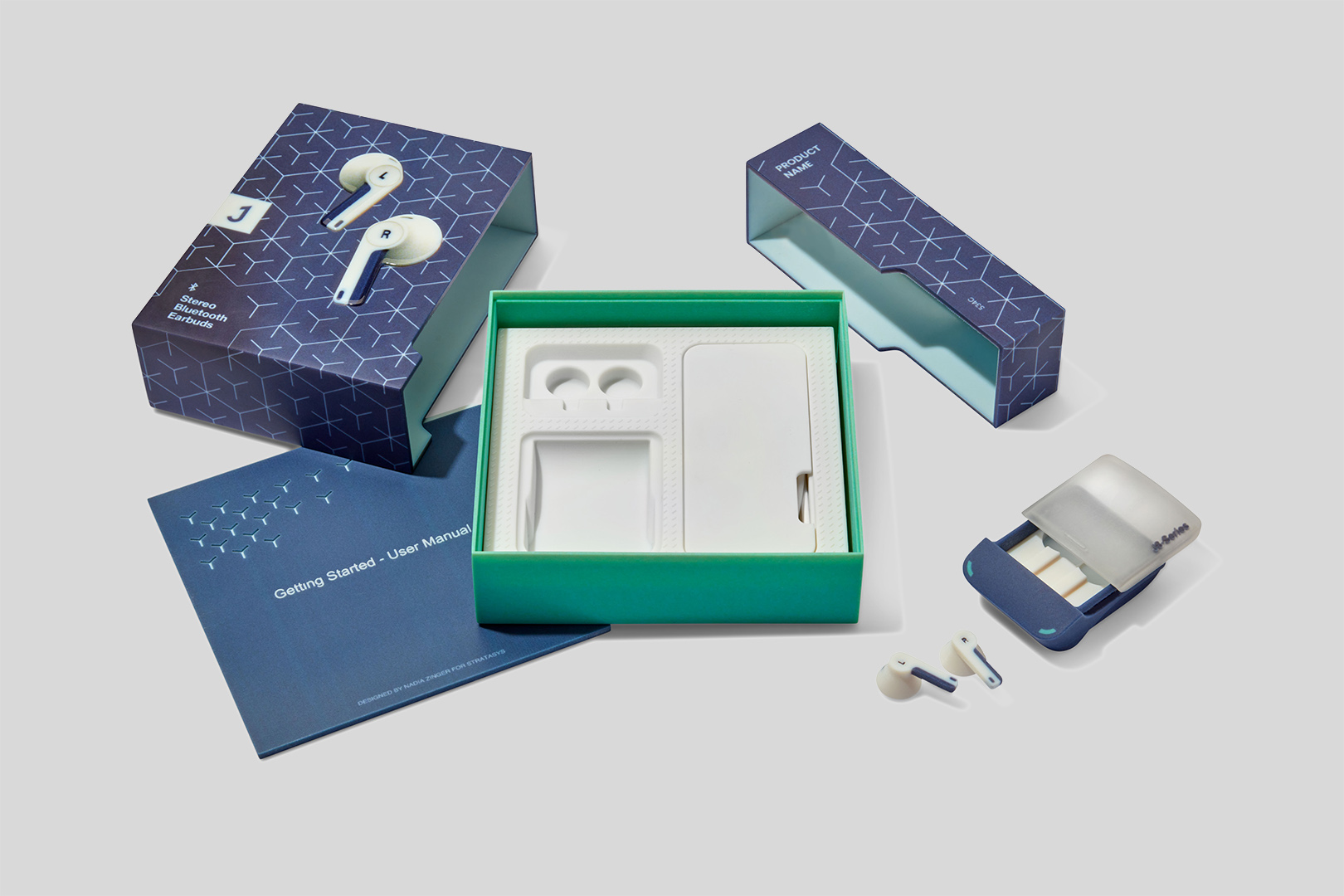

Technologie PolyJet

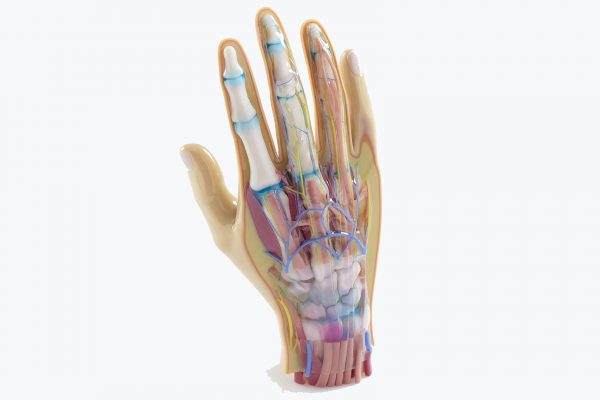

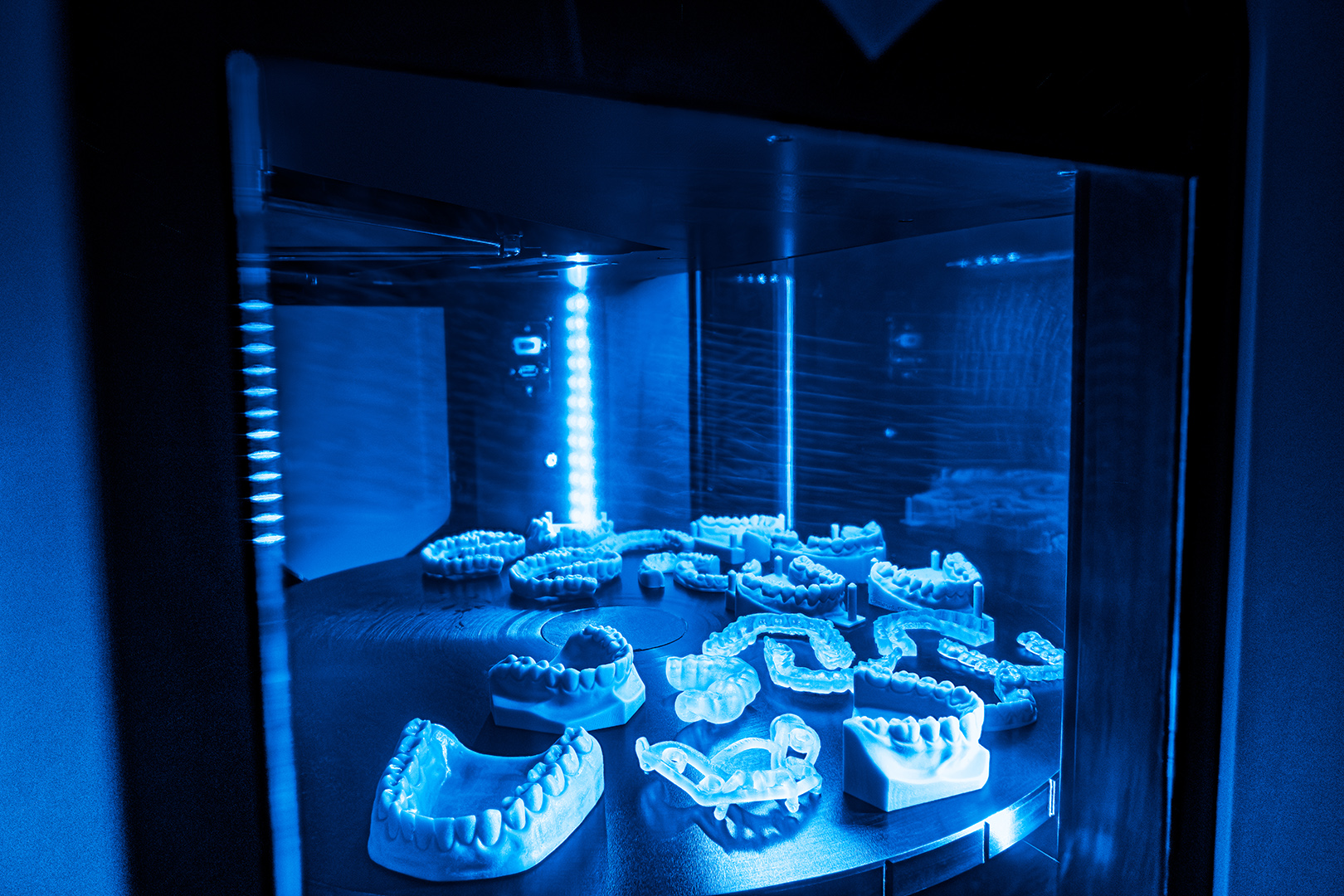

Plně barevný a multimateriálový 3D tisk nanášením fotopolymeru a jeho vytvrzováním UV zářením.

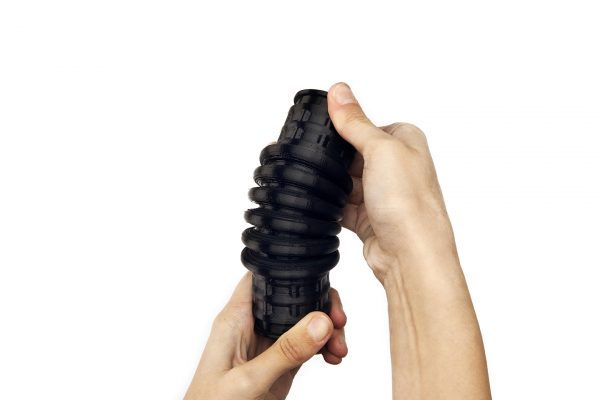

- akrylové plasty a elastomery
- kompletní škála barev dle vzorníku PANTONE
- hladký povrch a jemné detaily

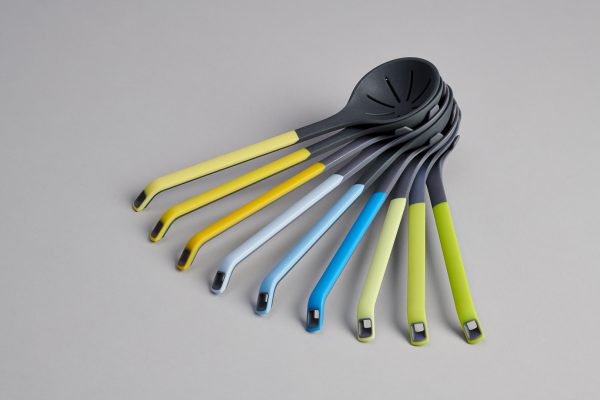

- mix barev a materiálů v rámci jednoho dílu

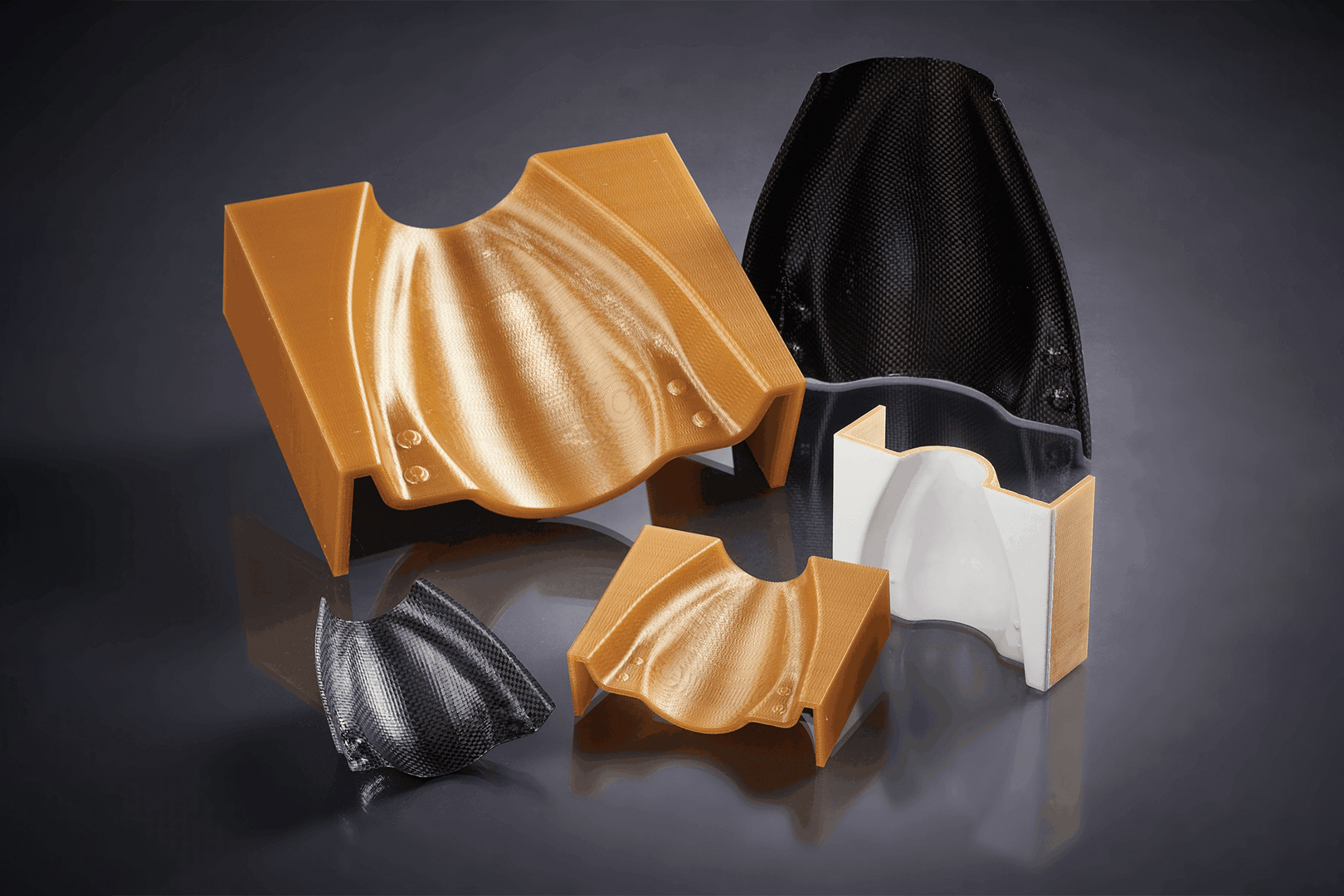

- vstřikovací formy (např. pro vakuové lití)
Modely vyrobené touto technologií jsou velmi realistické. Je možné tisknout z různých materiálů, barevných i transparentních, nebo simulujících gumu či vlastnosti průmyslových plastů (vysoká pevnost, teplotní odolnost). Velkou výhodou technologie PolyJet je možnost kombinovat několik materiálů s různými vlastnostmi během jednoho tisku nebo na jenom modelu.
Jednotlivé materiály je možné rozdělit do několika skupin viz graf materiály PolyJet.
Vyráběné díly a prototypy dokážeme opatřit širokou škálou povrchových úprav, jako jsou například věrné simulace dezénů kůže, lesklého povrchu, perličky nebo přechody mezi více dezény. To vše v rukou a pod dohledem zkušených modelářů pro zajištění věrného průmyslového či designového dílu.
Pro tvorbu povrchových úprav, určených do lisovacích forem, disponujeme nejmodernějšími CNC obráběcími stroji, včetně automatizovaného broušení a leštění robotem.
Jsme vybaveni pětiosým obráběcím centrem DMG MORI a špičkovým řídicím CAD/CAM softwarem Tebis. Díky dlouholetým zkušenostem zvládneme realizovat i ty nejnáročnější zakázky.
Na podporu vlastních obchodních činností máme k dispozici prototypovou dílnu vybavenou CNC frézkou, soustruhem a obráběcím robotem. Volné kapacity je možné využít pro vaše potřeby. Podle vámi dodané technické 2D dokumentace, 3D CAD dat nebo dat z 3D digitalizace jsme schopni vyrobit jakýkoli výrobek. Naše dlouholeté zkušenosti můžete využít při přípravě technologie NC výroby pro vaše výrobky.
5osé obráběcí centrum DMU 65
- obrábění všech druhů materiálů,
- upínací plocha stolu 1000 x 650 mm,
- pracovní zdvih x/y/z 650 (720) x 650 x 560 mm.
3osá nástrojářská frézka FVT3 CNC B s přídavným rotačním stolem
- obrábění všech druhů materiálů,
- upínací plocha stolu 320 x 900 mm,
- pracovní zdvih x/y/z 500 x 320 x 400 mm.
7osý obráběcí robot Kuka KR 60 HA s pevným a rotačním stolem
- robot je přizpůsoben pro obrábění rozměrných modelů z měkkých materiálů, jako je dřevo, polyuretany, polystyren, plasty, měkké kovy (hliník, dural apod.), slévárenské písky,
- pracovní dosah robota v poloměru 2033 mm, rozsah v ose „Z“ 2000 mm,
- můžeme využít horizontální i vertikální pozici obráběného modelu.
6osý obráběcí/brousící robot Kuka KR 16
- robot je přizpůsoben pro obrábění rozměrných modelů z měkkých materiálů, jako je dřevo, polyuretany, polystyren, plasty, měkké kovy (hliník, dural apod.), slévárenské písky,
- robot může být využit na broušení/leštění různých tipů materiálů pomocí řídícího softwaru Tebis a systému ACF,
- pracovní dosah robota v poloměru 1610 mm, rozsah v ose „Z“ 1600 mm,
- můžeme využít horizontální i vertikální pozici obráběného modelu.
Konvenční soustruh
- maximální průměr polotovaru 200 mm,
- maximální délka polotovaru 1000 mm.
