SuPAR
Kontrola 3D dat přes iPad.

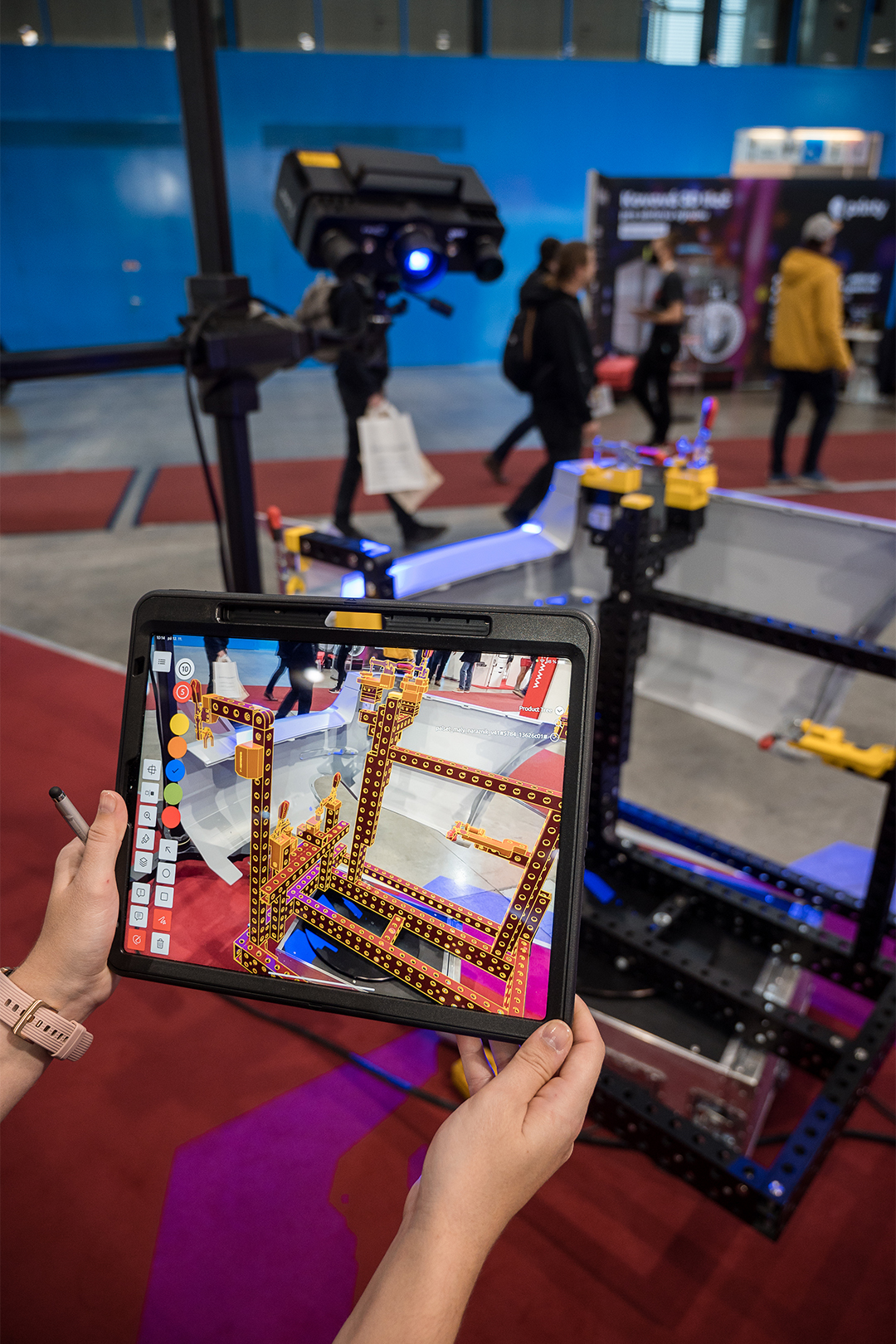

Rozšířená realita umožňuje přenést virtuální svět do reálného a vytvořit jedinečné řešení, které otevírá nové možnosti vizuální kontroly dílů a součástí. Software SuPAR™ je používán v kombinaci s iPadem.
Aplikace nabízí interaktivní kontrolu součástí porovnáním obrazů v reálném čase. Chyby jsou dokumentovány přímo ve 3D zobrazení a uloženy pro prohlížeč SuPAR™ Viewer. Možný je také automatický export do Excelu a PDF, a to včetně chybového protokolu s fotkami.
Inspekce
Rychlejší kontrola s vysokou spolehlivostí procesu a okamžitým zpracováním informací.
Vyhodnocení
Digitální, intuitivní, trojrozměrné – s automaticky vytvářenými reporty. Vše v jednom zařízení.
Komunikace
Komunikace mezi zařízeními, digitální dvojče, online a offline připojení k platformám.
SuPAR – Polystyren / model odlitku / detekce odsazení
- Rychlá a bezpečná kontrola odsazení, ve srovnání s vizuální kontrolou bez využití SuPARu nebo digitalizací
- Bezpečnost procesu
- Vzdálená podpora dodavatelů
- Rychlé hlášení závad s automatickým exportem do excelu a PDF
SuPAR – Kontrola dodaných polotovarů
- Načtení CAD dat pomocí QR nebo čárových kódů
- Rychlá předběžná inspekce ve srovnání s tradiční vizuální kontrolou
- Vizuální kontrola díky rozšířené realitě přímo u dodavatele
- Včasné odhalení problémů s kvalitou (špatné označení, chybějící obrábění/otvory atd.)
SuPAR – Výroba nástrojů
- Snadnější a rychlejší odhalení nesprávného polohování nebo chybějícího prvku
- Kratší doba přijetí nástroje od dodavatele
- Vizuální kontrola díky rozšířené realitě přímo u dodavatele
- Včasné odhalení problémů s kvalitou (špatné označení, chybějící obrábění/otvory atd.)
SuPAR – Analýza defektů / projekce barevné mapy
- Import barevné mapy odchylek
- Přizpůsobitelná barevná legenda mapy
- Ruční vytváření štítků odchylek pro požadované místo
- Možnost vzdáleného připojení
- Náčrt na díl pomocí jednoduchých nástrojů malování
- Komentáře, fotografie - automatický report ve formátu kompatibilním s tabulkovými programy a PDF
SuPAR – kontrola podsestav
- Kontrola správnosti umístění svarů/nýtů
- Hrany CAD dat jsou znázorněny oranžově a skutečné hrany předmětu modře
Jak SuPAR funguje?
Úspora času: ve srovnání s tradiční vizuální kontrolou, při které je využívána výkresová dokumentace, může rozšířená realita ušetřit až 75 % času (podle studií BMW).
Snadná a výkonná kontrola odchylek: Vizuální kontrola pomocí rozšířené reality je velmi snadná, protože CAD model se zobrazuje na fyzickém dílu v reálném čase, což umožňuje rychlou kontrolu.
Inteligentní systém dokumentace a snadné, bezpečné vykazování: poznámky a anotace se vytvářejí přímo v modelu rozšířené reality a lze je automaticky vykázat v souboru Excel nebo PDF. Kompletní 3D zprávu si můžete prohlédnout v bezplatném 3D prohlížeči.
Snížení nákladů: díky využití rozšířené reality při vizuální kontrole se snižují náklady na chyby a zlepšuje se komunikace jak uvnitř společnosti, tak se zákazníky/subdodavateli.
Jednoduchý pracovní nástroj: k používání softwaru SuPAR v zařízení iPad (Surface Projector) jsou zapotřebí pouze základní znalosti a krátké zaškolení.
- Testovací kostky
- Konstrukce přípravků
- Měřicí přípravky
- Přepravní zásobníky
- Konstrukce prototypů
- Kontrola dodaných polotovarů
- Zajištění geometrie
- Výroba nástrojů
- Konstrukce výrobních zařízení
- IT rozšířená/virtuální realita
- Přezkoumání návrhu
