Zeiss Metrotom 1500
Rodina produktů ZEISS METROTOM nabízí spolehlivou CT technologii pro oblast kontroly kvality již dvanáct let. Třetí generace systému výpočetní tomografie (CT) ZEISS METROTOM 1500 poskytuje nejlepší důkaz, že pokročilá a spolehlivá rentgenová technologie již není pouze vizí budoucnosti.
Měření a kontrola celých dílů

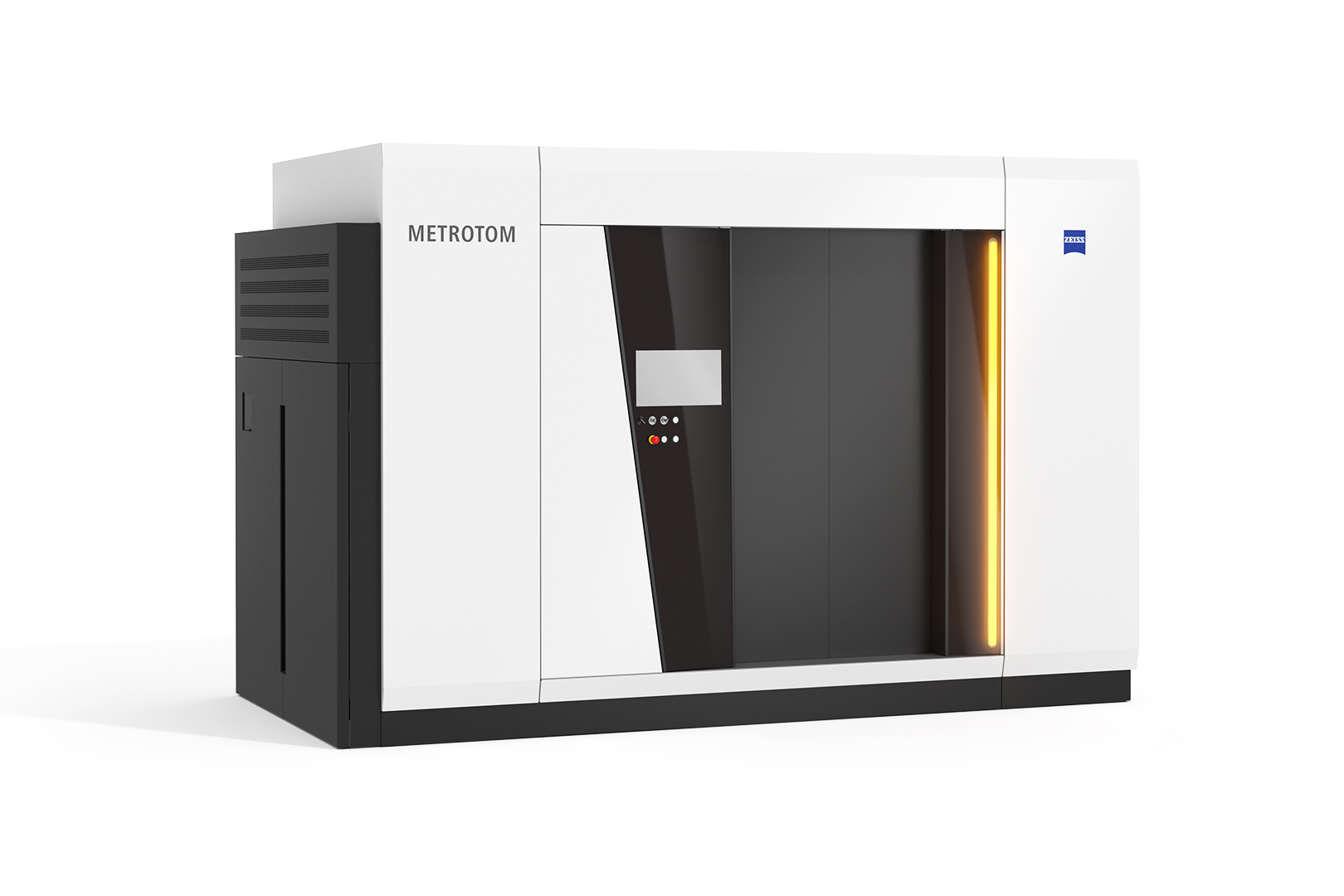

ZEISS METROTOM 1500 je průmyslový počítačový systém pro výpočetní tomografii pro měření a vyhodnocení kompletních dílů z plastu nebo lehkých kovů. S tradiční měřicí technologií lze kontrolovat skryté struktury až po časově a cenově náročné destrukci dílu vrstvu po vrstvě.

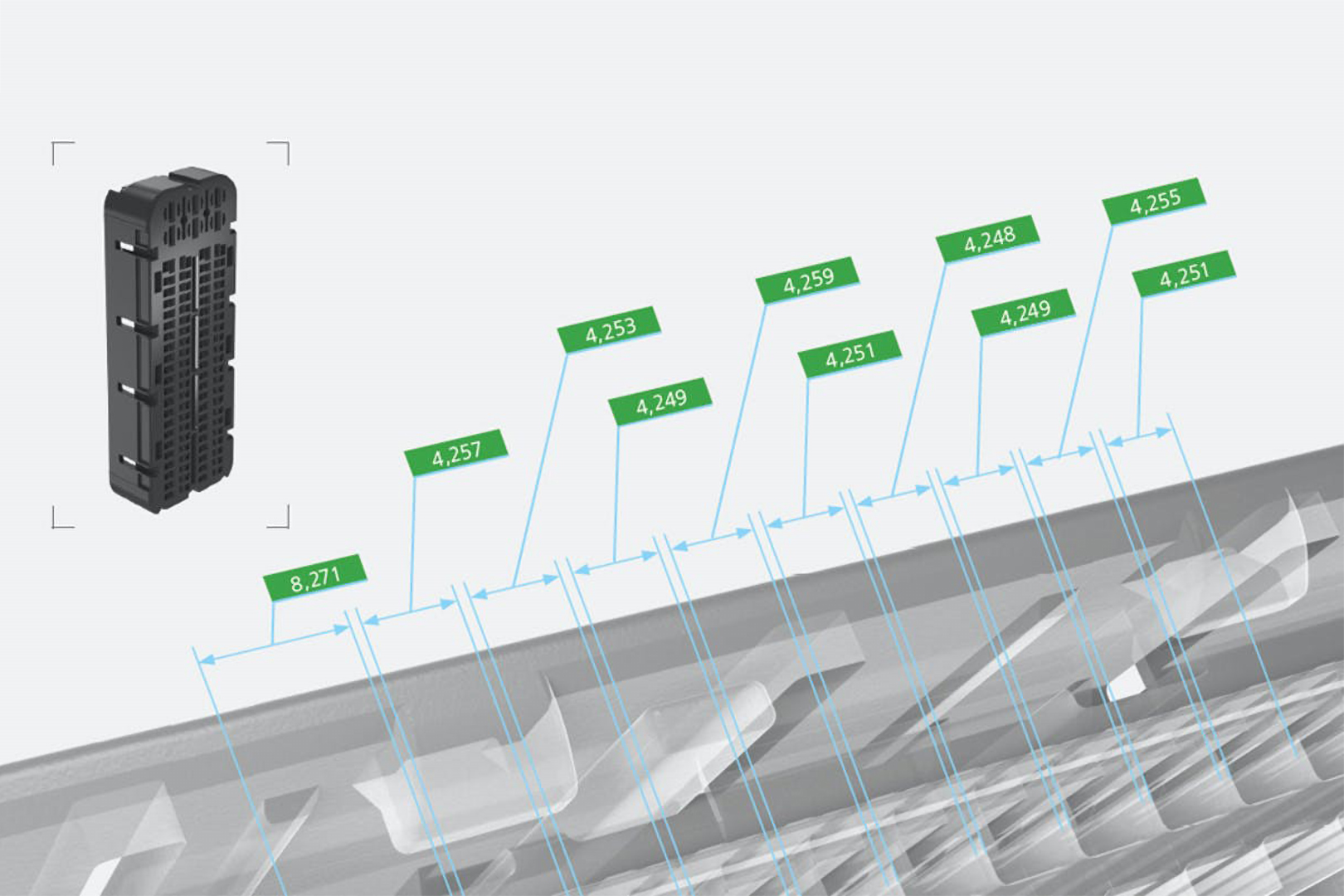

Snadné a přesné měření mnoha charakteristik
S počítačovým tomografickým systémem ZEISS METROTOM je naskenováno mnoho charakteristik dílu najednou. Výsledná měření jsou přesná a zpětně dohledatelná. Na rozdíl od metod kontaktního měření je ZEISS METROTOM výrazně rychlejší při snímání většího množství měřicích bodů.
Lepší rozlišení a rychlejší skenování
U třetí generace nový 3k detektor generuje 3D objemové data s vyšším rozlišením, tj. více voxelů umožňujících detekci menších defektů. Čas skenování lze snížit až o 75% prostřednictvím různých provozních režimů detektoru při dosažení srovnatelné velikosti voxelů jako u 2k detektoru.
Intuitivní ovládání
Po krátkém zaškolení o použití softwaru ZEISS METROTOM OS je operátor schopen zrentgenovat díly a nahlížet do vnitřku dílu. Pomocí ZEISS CALYPSO a GOM Volume Inspect můžete CT data vyhodnotit.

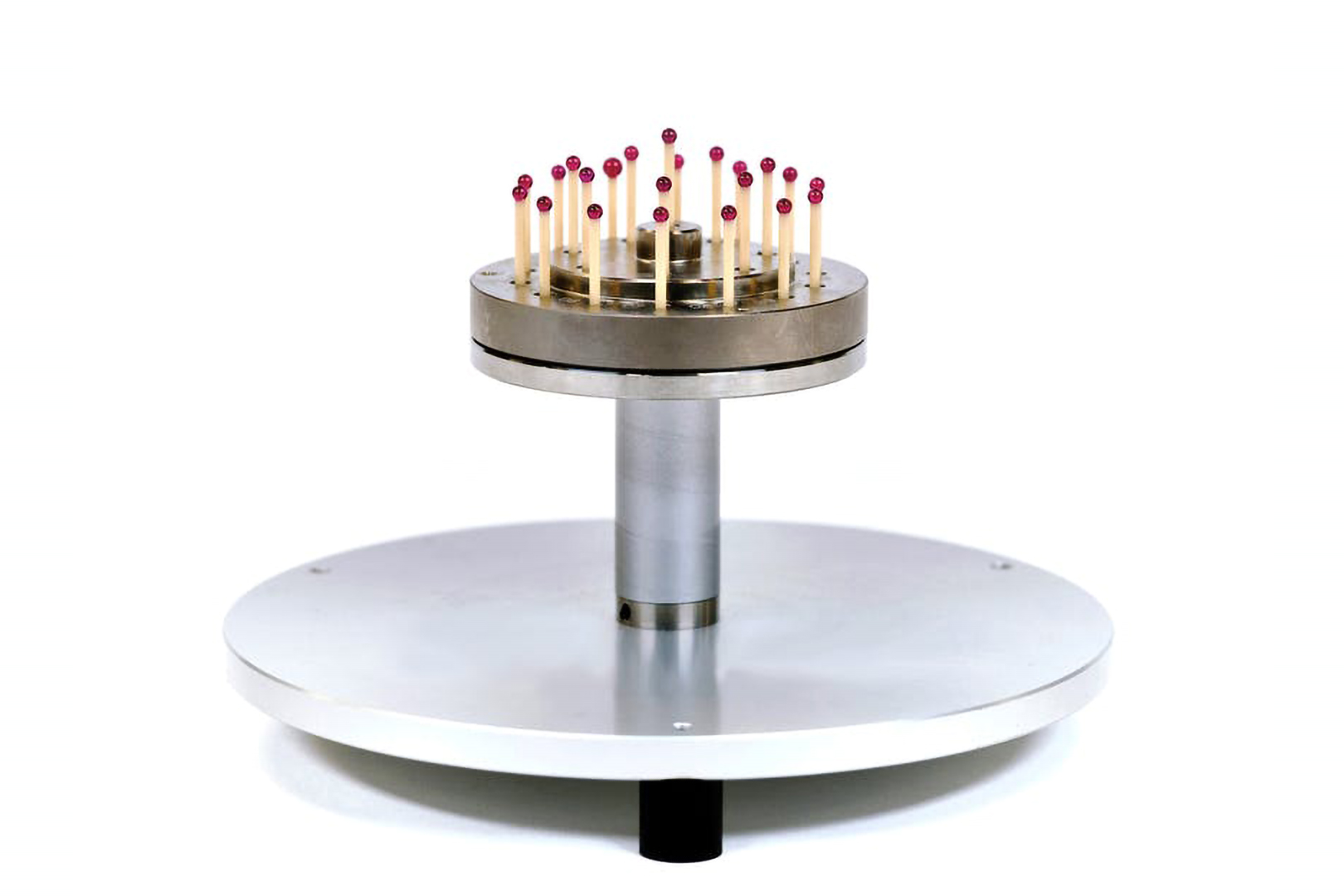

S novým ZEISS METROTOM 1500 můžete úspěšně provádět měřicí a kontrolní úlohy pouze s jediným rentgenovým skenem. Standardní akceptační test, kvalita zpracování a sofistikovaný proces kalibrace zajišťují sledovatelnost systému. Lineární vedení a rotační stůl splňují nejvyšší požadavky zákazníků na přesnost.
Proč chtít Zeiss Metrotom 1500?
- 5osá kinematika umožňuje polohování měřeného dílu
- Teplotní korekce pro metrologické aplikace
- 3k detektor dosahuje nejvyššího rozlišení
Porovnání 2K a 3K rentgenových skenů
Zeiss Metrotom 1500 | |
---|---|
Napětí a výkon | 225 kV 500 W |
Typ | Otevřená rentgenová technologie |
Měřicí objem | 600 × 800 mm |
Rozlišení detektoru | 3072 × 3072 px |
Materiál krytu | Olovo |
Rozměry | 3 700 × 2 440 × 1 810 mm |
Váha | 6 600 kg |
Zeiss Metrotom 1 | Zeiss Metrotom 800 (130 kV) | Zeiss Metrotom 6 Scout | Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR | Zeiss Metrotom 1500 | |
---|---|---|---|---|---|---|
Velikost dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Přesnost | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Rychlost | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Rozlišení | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Hmotnost dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Půdorys | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Hustota dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |

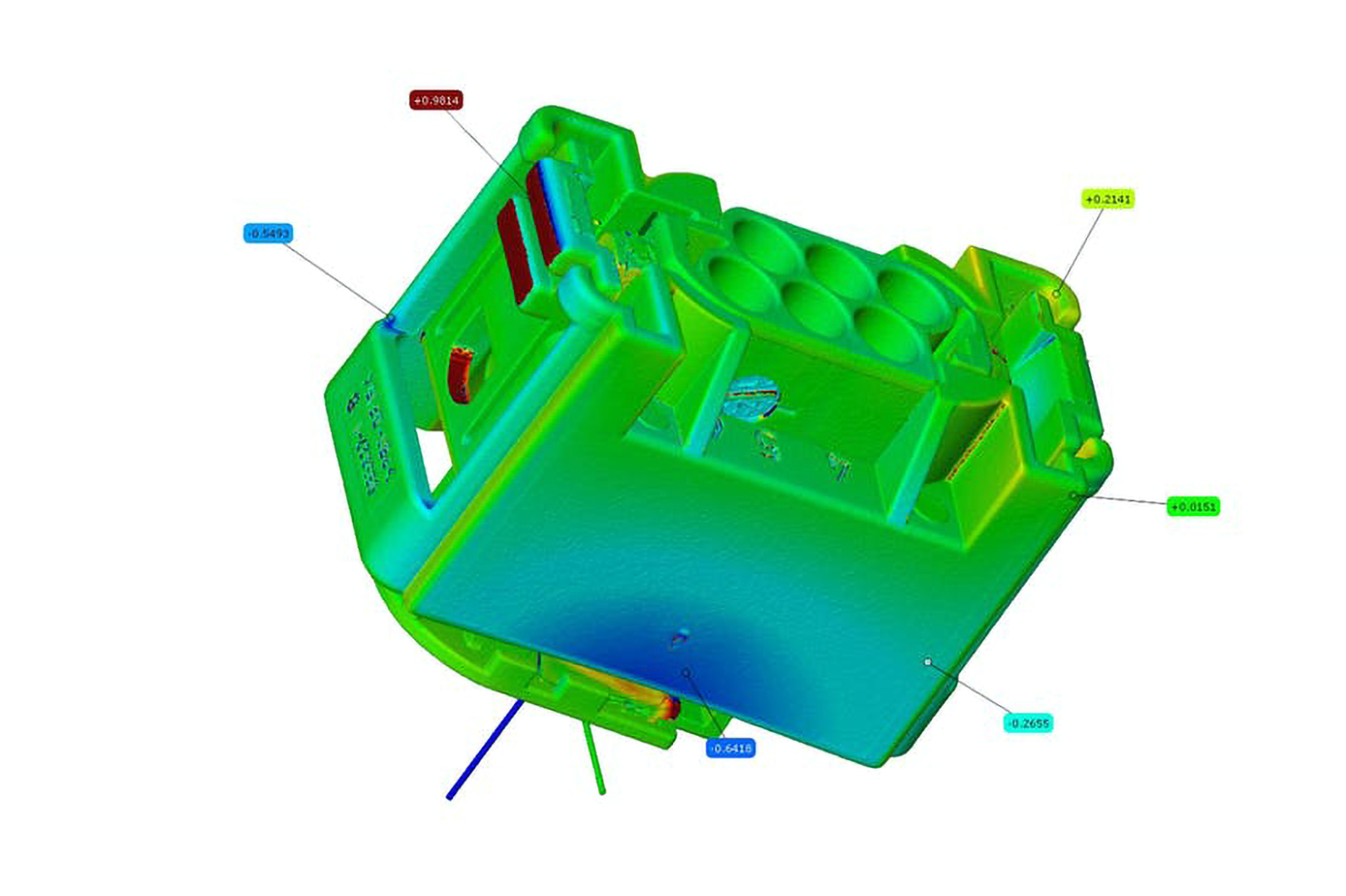

Objemové 3D modely z počítačových tomografů poskytují komplexní údaje o vnitřních a vnějších charakteristikách dílu. Pomocí softwaru GOM Inspect můžete snadno importovat objemová data ve všech běžných formátech, jako jsou *.vgi, *.vgl, *.pcr, *.exv, *.rek atd., do zavedeného softwarového formátu a kontrolovat povrchy jako obvykle.
Objemová data můžete do softwaru snadno přetáhnout. Pracovní proces je tak výrazně rychlejší a jednodušší díky automatické konverzi voxelových CT dat na objemová data (STL mesh). Mohou být vyhodnoceny jedno- i vícemateriálové díly nebo více dílů. Různé materiály dílu se pak zobrazí jako samostatné povrchové sítě.
Software GOM Inspect rozlišuje mezi různými materiály skenovaného objektu, aby vygeneroval povrch pro každý jednotlivý materiál. Kromě toho může být polygonizační oblast omezena, což snižuje import do relevantních dílčích oblastí celkového objemu. Všechny plochy, dokonce i vnitřní struktury, lze použít pro analýzu tvarů a rozměrů nebo pro nominální/skutečné srovnání.
