Zeiss Metrotom 6 Scout

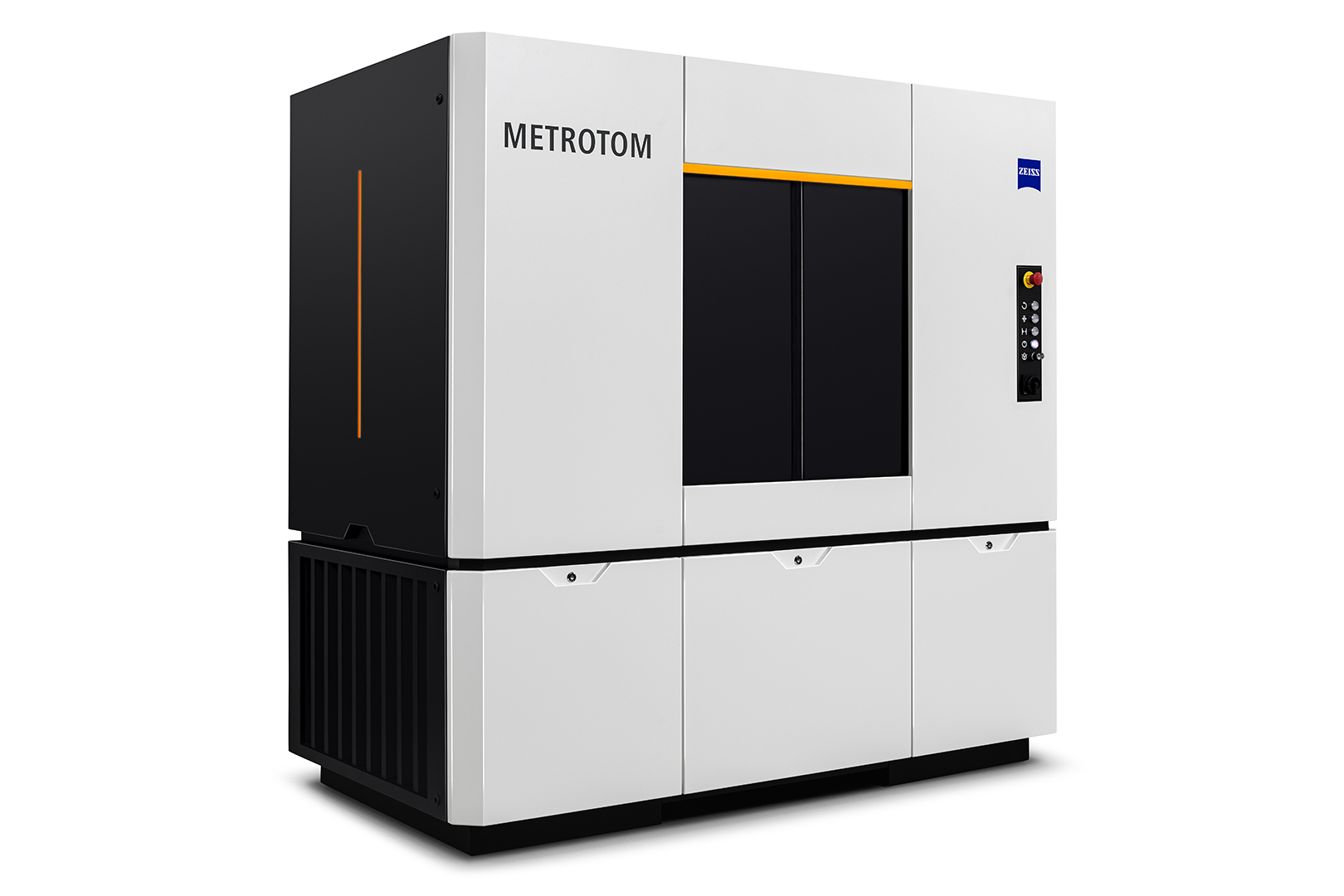

ZEISS METROTOM 6 scout digitalizuje složité díly, včetně interních geometrií, a to v nejmenších detailech. Získáte kompletní 3D obraz pro GD&T analýzy nebo porovnání nominálních a skutečných hodnot. Metrologický CT systém vyniká zejména v digitalizaci malých plastových dílů.
Tento Metrotom 6 scout umožňuje celkovou rozměrovou analýzu tvarově složitých dílů na základě skenování celého objemu těchto dílů (těles). Všechny plochy, dokonce i vnitřní struktury, mohou být například použity pro analýzu tvaru a rozměrů nebo pro srovnání nominálních hodnot.
Naměřené CT výsledky ve vysokém rozlišení
Při digitalizaci dílu dosahuje ZEISS METROTOM 6 scout (GOM CT) vynikající ostrosti detailů: Na jedné straně díky tomu, že k získávání údajů měření používá 3k rentgenový detektor s vysokým rozlišením, a na druhé straně, protože každý díl je měřen v nejlepší možné poloze pro měření, a tak vždy v nejvyšším možném rozlišení.
Automatické polohování objektu

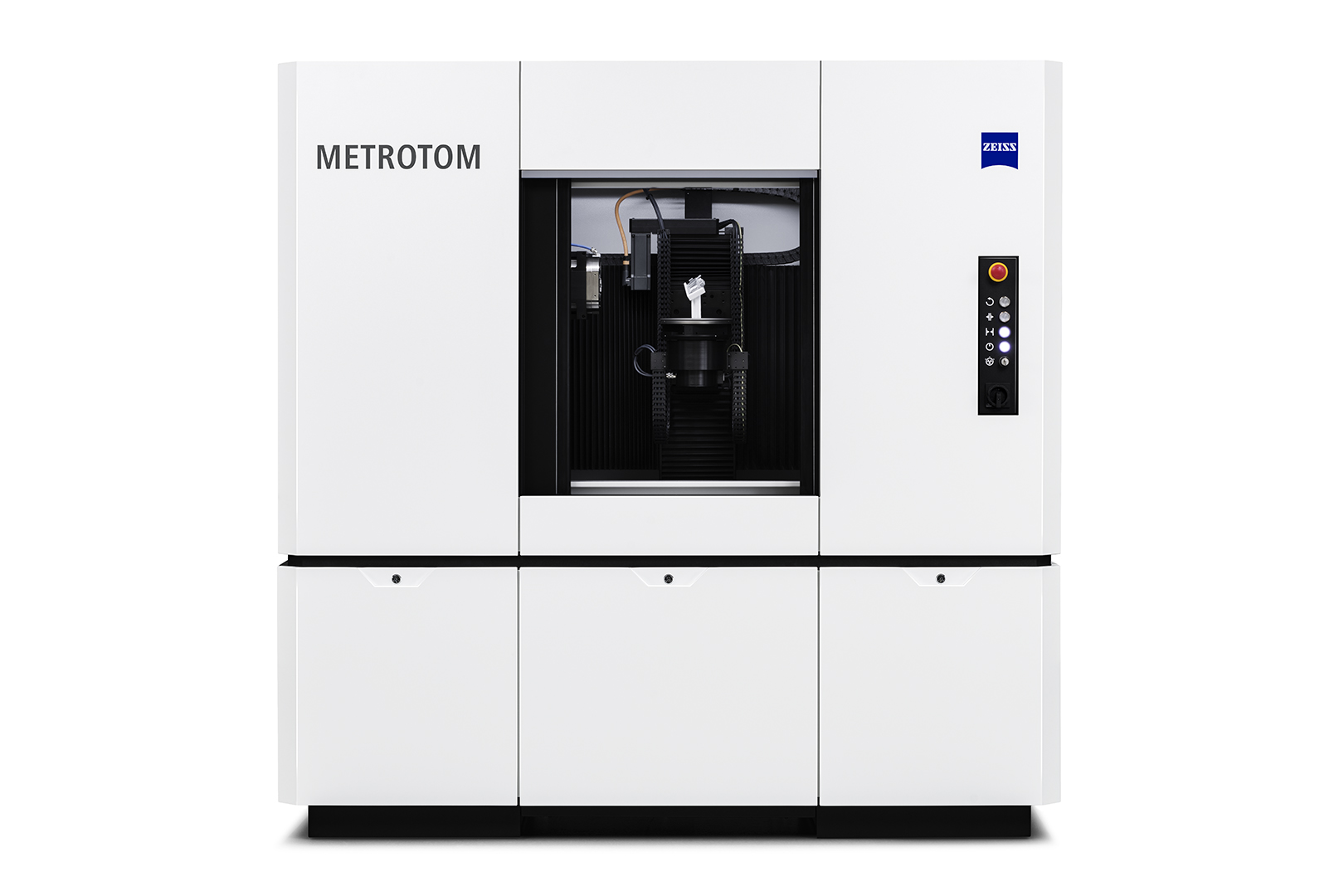

Pětiosá kinematika s integrovaným středicím stolem vám pomáhá díl v měřeném objemu optimálně umístit. Díl jednoduše umístíte do měřicího prostoru stroje – zbytek práce odvede software.
GOM Volume Inspect
Pomocí nástroje GOM Volume Inspect můžete nahlédnout do svého dílu a analyzovat geometrii, mezery nebo vnitřní struktury a situace sestav.

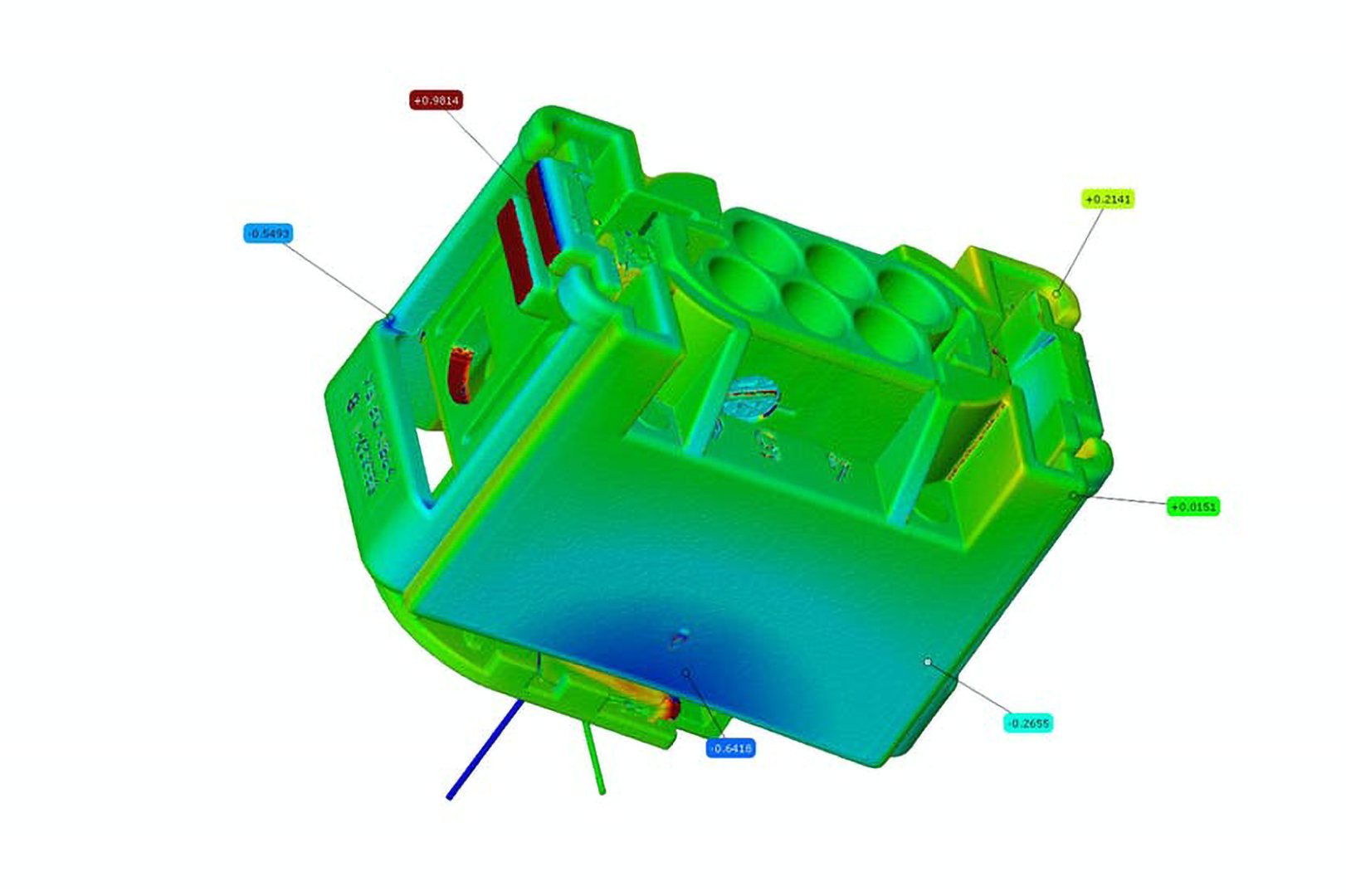

Se softwarem GOM Volume Inspect můžete také načíst objemová data libovolného počtu dílů do jednoho projektu, provést porovnání s CAD daty a následně analýzu stability výroby. Software vám intuitivně nabízí všechny dostupné funkce analýz a vad jediným kliknutím myši. Získáte interaktivní 3D náhledy s informacemi, které vás zajímají. Všechny tyto výsledky snadno zobrazíte v měřícím protokolu, který se automaticky aktualizuje, když jsou k dispozici nová data.
Výhody
- Velmi vysoké rozlišení díky 3k rentgenovému detektoru
(3008×2512 pixelů) - Vysoká přesnost díky matematickému modelování v měřicím prostoru
- Automatické polohování objektu prostřednictvím 5osé kinematiky a živému náhledu v softwaru
- Vše v jednom softwaru pro neměnné a rychlé provádění práce
Porovnání 2K a 3K rentgenových skenů
ZEISS METROTOM 6 Scout | |
---|---|
Napětí a výkon | 225 kV |
Měřicí objem | 240 × 400 mm |
Rozlišení detektoru | 3 008 × 2 514 px |
Rozměry | 2 200 × 2 210 × 1 230 mm |
Váha | 4 800 kg |
Zeiss Metrotom 1 | Zeiss Metrotom 800 (130 kV) | Zeiss Metrotom 6 Scout | Zeiss Metrotom 800 (225 kV) | Zeiss Metrotom 800 HR | Zeiss Metrotom 1500 | |
---|---|---|---|---|---|---|
Velikost dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Přesnost | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Rychlost | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Rozlišení | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Hmotnost dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Půdorys | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Hustota dílu | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ | ▬ ▬ ▬ ▬ |
Objemové 3D modely z počítačových tomografů poskytují komplexní údaje o vnitřních a vnějších charakteristikách dílu. Pomocí softwaru GOM Inspect můžete snadno importovat objemová data ve všech běžných formátech, jako jsou *.vgi, *.vgl, *.pcr, *.exv, *.rek atd., do zavedeného softwarového formátu a kontrolovat povrchy jako obvykle.
Objemová data můžete do softwaru snadno přetáhnout. Pracovní proces je tak výrazně rychlejší a jednodušší díky automatické konverzi voxelových CT dat na objemová data (STL mesh). Mohou být vyhodnoceny jedno- i vícemateriálové díly nebo více dílů. Různé materiály dílu se pak zobrazí jako samostatné povrchové sítě.

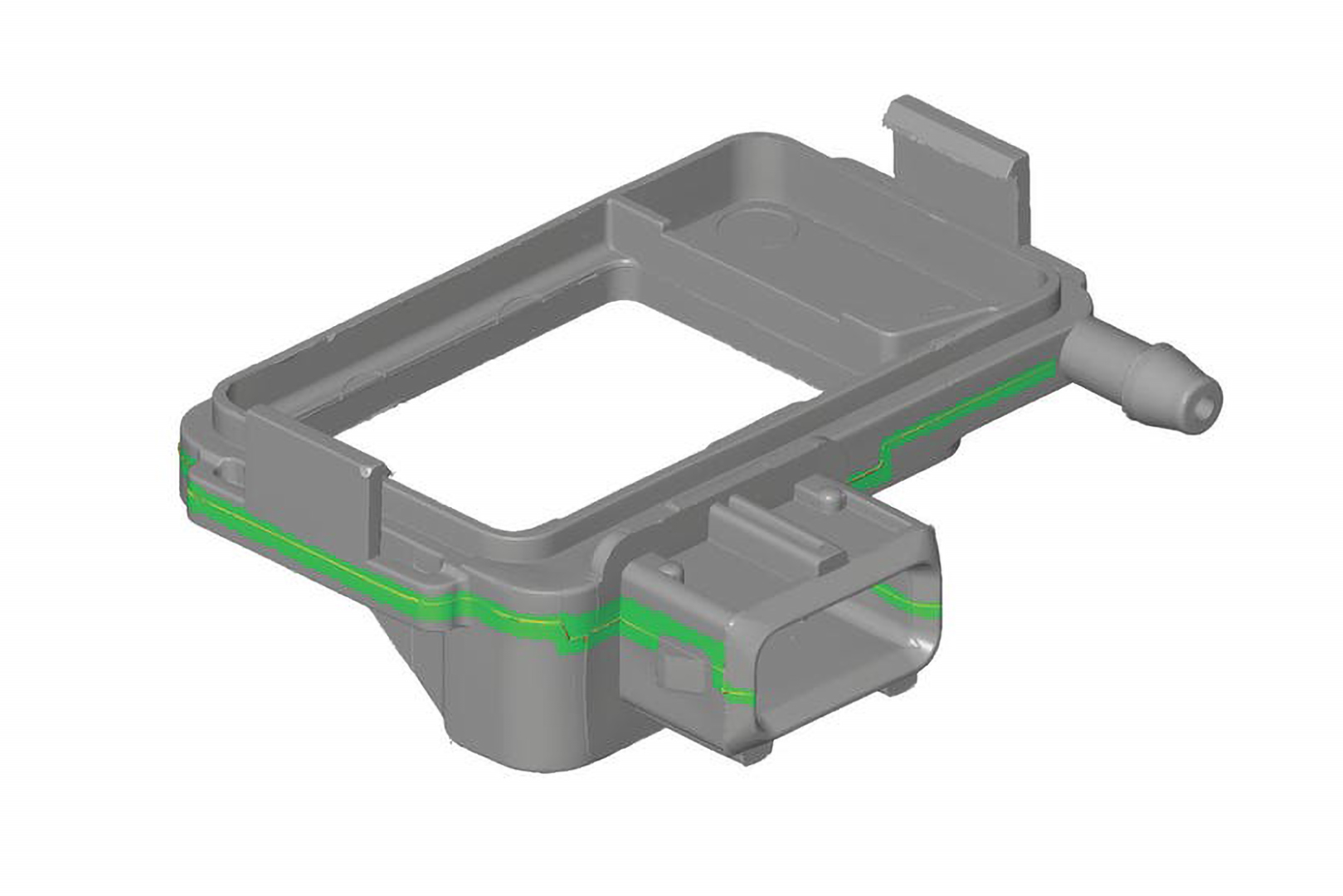

Software GOM Inspect rozlišuje mezi různými materiály skenovaného objektu, aby vygeneroval povrch pro každý jednotlivý materiál. Kromě toho může být polygonizační oblast omezena, což snižuje import do relevantních dílčích oblastí celkového objemu. Všechny plochy, dokonce i vnitřní struktury, lze použít pro analýzu tvarů a rozměrů nebo pro nominální/skutečné srovnání.
