HFC nástroje pro rychlejší výrobu

Vhodné pro hrubování a předdokončování

Vysokoposuvové frézy s  nebo také HFC nástroje ( high feed cutting) umožňují na moderních frézkách vysoký řezný výkon s vysokými posuvy a řeznými rychlostmi . Tyto vysokoposuvové frézy s a vysokovýkonné frézy mají speciální  vícebřitou geometrii. Jsou k dispozici jak s vyměnitelnými břitovými destičkami, tak i bez nich.

Tyto nástroje lze v kombinaci s Tebis velmi efektivně implementovat jak pro hrubování, tak pro předdokončování: NC programování v Tebis probíhá vždy provádí s použitím skutečné geometrie frézy a odebírá se maximální možný zbytkový materiál – optimální příprava pro závěrečné dokončování.

Přesný

Maximální úběr materiálu s přesným výpočtem zbytkového materiálu
Vysoce přesné NC dráhy

Efektivní

Zkrácení dob obrábění až o 50 procent
Nižší výrobní náklady díky delší životnosti nástroje

Spolehlivý

Vysoká spolehlivost procesu s digitálním dvojčetem skutečného nástroje

Přesný výpočet zbytkového materiálu

Významná výhoda HFC fréz v Tebisu: vzheldem k tomu, že se pro programování používá skutečný obrys nástroje, jsou přesně vypočítány plochy frézování až po zbytkový materiál. Skutečné nástroje mohou být ve virtuální knihovně nástrojů reprezentovány digitálním dvojčetem jedna k jedné.

To tvoří rozdíl

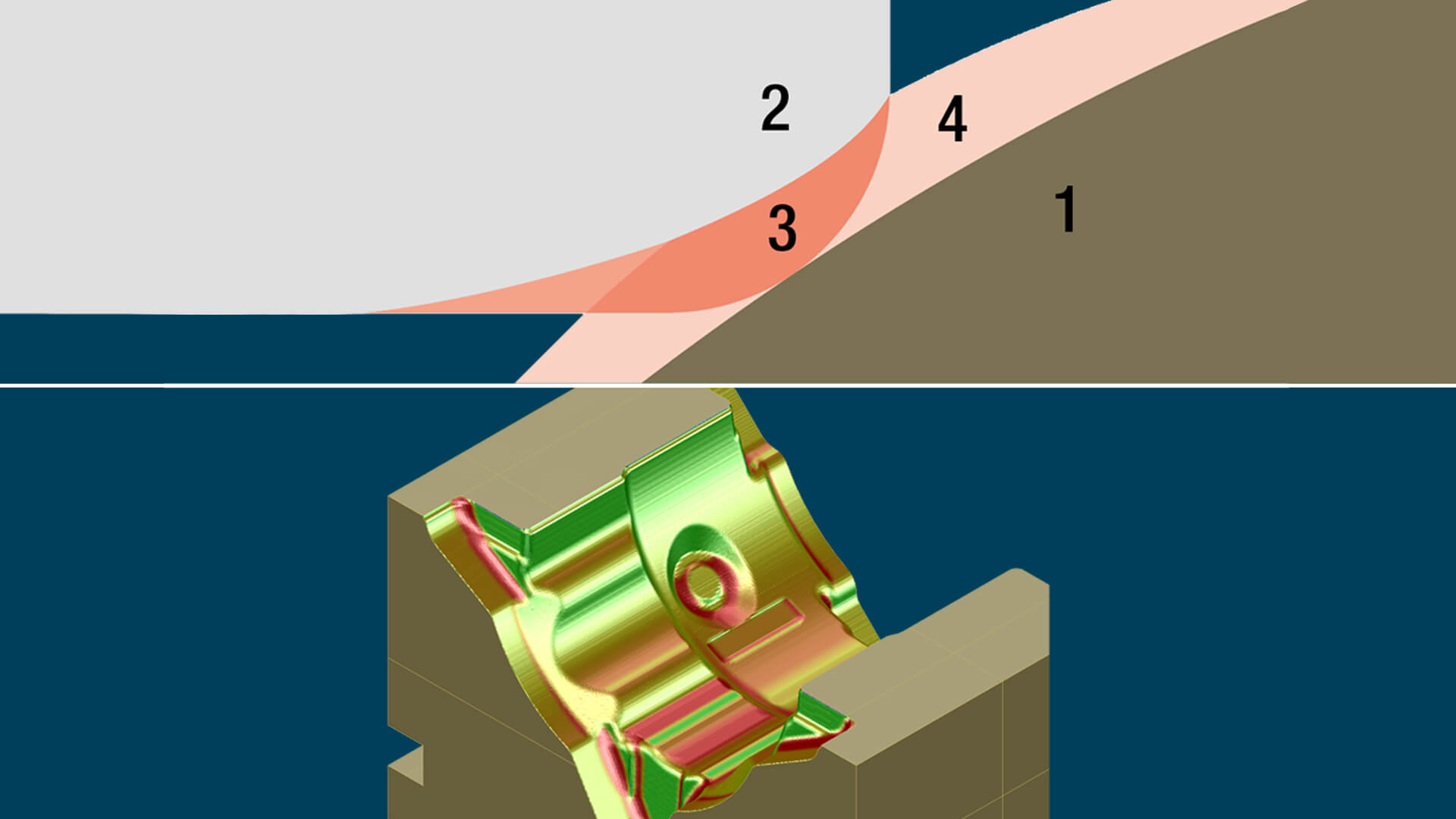

Konvenční programování používá náhradní toroidní geometrie (3) namísto skutečného obrysu nástroje (2). Geometrie (1) není správně kontaktována. Kontakt s materiálem nelze přesně definovat a zůstane zbytkový materiál (4).

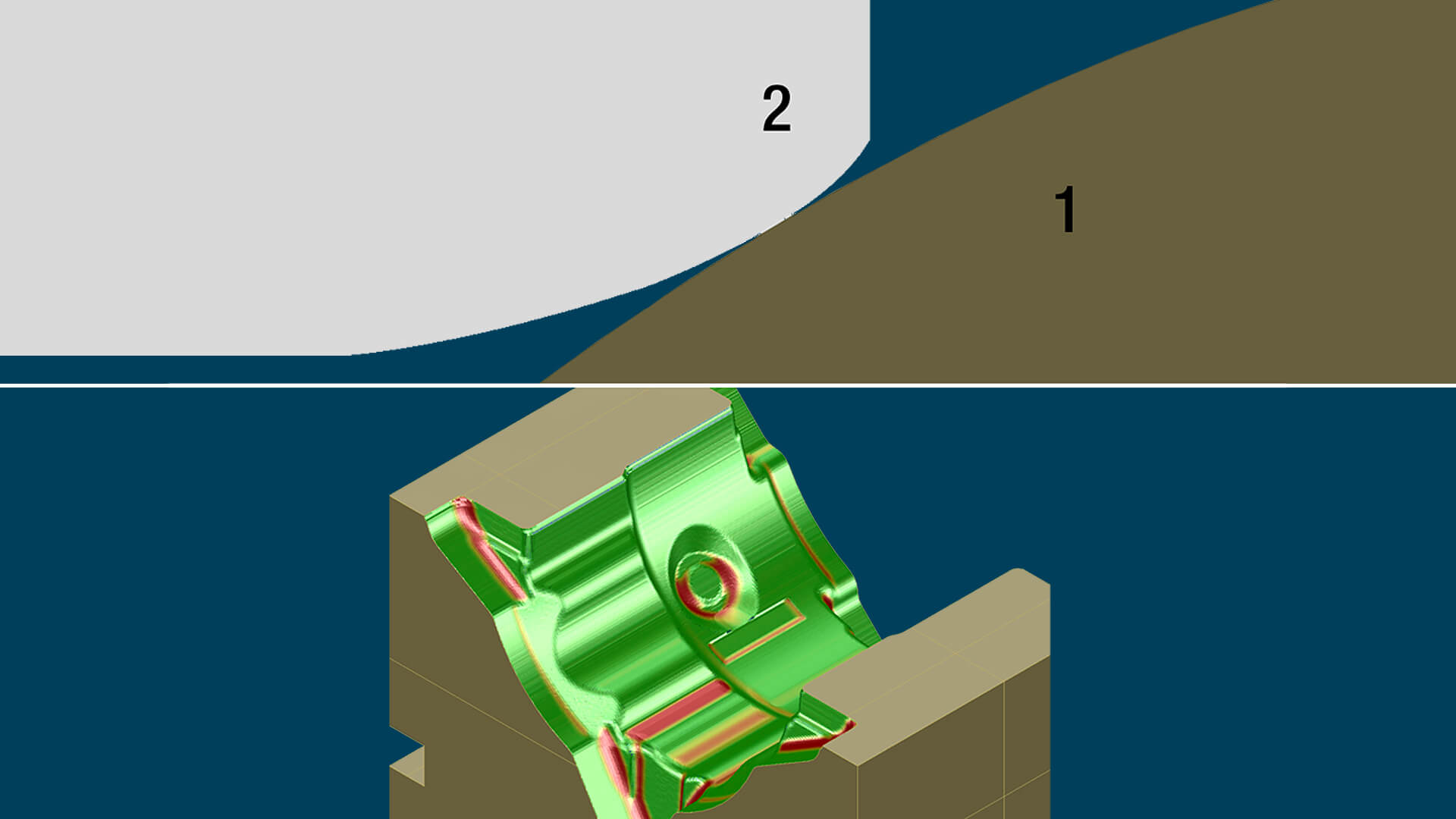

V Tebis se pro programování používá skutečný obrys HFC nástroje (2). Geometrie (1) je kontaktována s vysokou přesností. Po předdokončení zbývá pouze materiál v oblastech, které nelze obrábět zvoleným nástrojem. To umožňuje optimální využití HFC nástrojů , a to nejen pro hrubování, ale také pro předdokončování.

Praktické příklady ze všech odvětví

Frézování HFC v praktickém testu: Vysokoposuvové frézy jsou obzvláště hospodárné, zejména při správném použití při hrubování, dokončování a obrábění zbytkového materiálu. Toto video ukazuje, jak lze s kompletním balíčkem vysokoposuvových fréz Pokolm a softwarem Tebis CAM zkrátit dobu obrábění pomocí HFC fréz až o 50 procent.

S HFC frézami je předdokončování tažnice bočního panelu také mnohem rychlejší než u tradičních kulových a toroidních fréz. Přesvědčte se sami v našem srovnávacím videu!

Tato forma byla vyrobena pomocí NC programů Tebis s použitím HFC nástrojů a vysoce přesné kontaktní geometrie na 5 osém stroji GROB G550 s novou soudečkovou frézou MMC Hitachi Tool GF1 s vyměnitelnými břitovými destičkami.
