Případová studie
Zrekonstruovali jsme zlomenou vložku formy pro vstřikování plastů pro Nástrojárnu Vinkler
Reverzní inženýrství jako spolehlivý nástroj pro rekonstrukci poškozených dílů
Oslovila nás společnost Nástrojárna Vinkler s žádostí o rekonstrukci CAD modelu zlomené vložky formy pro vstřikování plastů. Nástrojárna Vinkler je rodinná firma sídlící v Hlinsku, která vznikla v roce 2013 a navazuje na tradici nástrojárny ETA Hlinsko. Program společnosti se zaměřuje na různá odvětví průmyslu, ať už jde o automobilový, zdravotnický či elektrotechnický průmysl. Oblastí její výroby jsou především střižné nástroje a formy pro vstřikování plastů. A právě jednu součást takovéto formy jsme rekonstruovali.
Při rekonstrukci bylo důležité, aby výsledný díl co nejpřesněji odpovídal tomu původnímu. Po dohodnutí všech technických parametrů probíhala optická digitalizace pomocí 3D skeneru a následně pak vytvoření CAD modelu v softwaru TEBIS pro Reverzní inženýrství.
Po dohodnutí všech technických parametrů probíhala optická digitalizace pomocí 3D skeneru a následně pak vytvoření CAD modelu v softwaru TEBIS pro Reverzní inženýrství.
Optické měření i těch nejmenších detailů

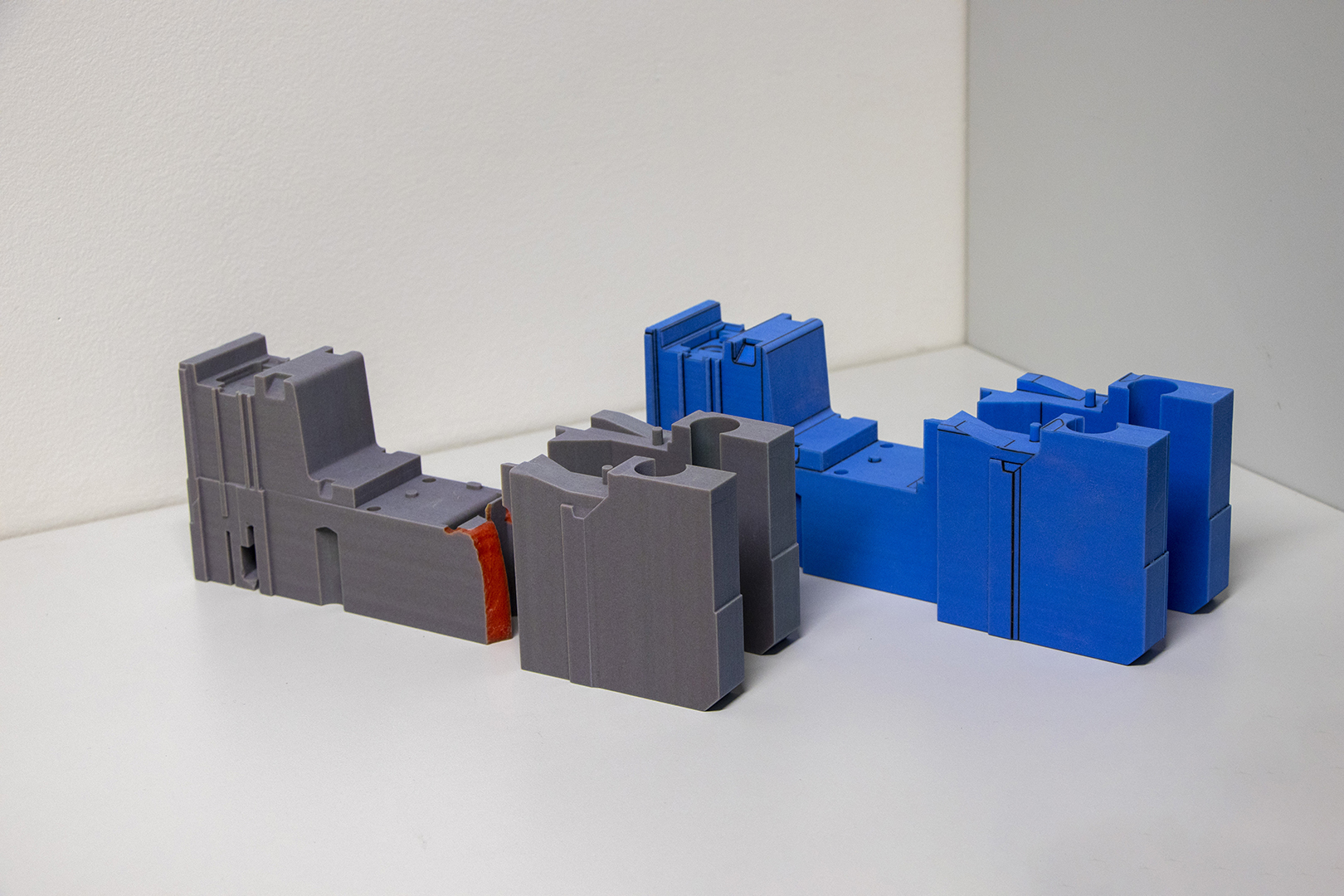

K naskenování vložky jsme použili spolehlivý a přesný skener ATOS Q, který disponuje precizní optoelektronikou s dostatečným rozlišením pro zachycení i těch nejmenších detailů. Všechny tři části rozlomené vložky jsme skenovali samostatně a získali tak data potřebná pro vytvoření opraveného CAD modelu. Výstupem skenování byla trojúhelníková síť ve formátu STL.

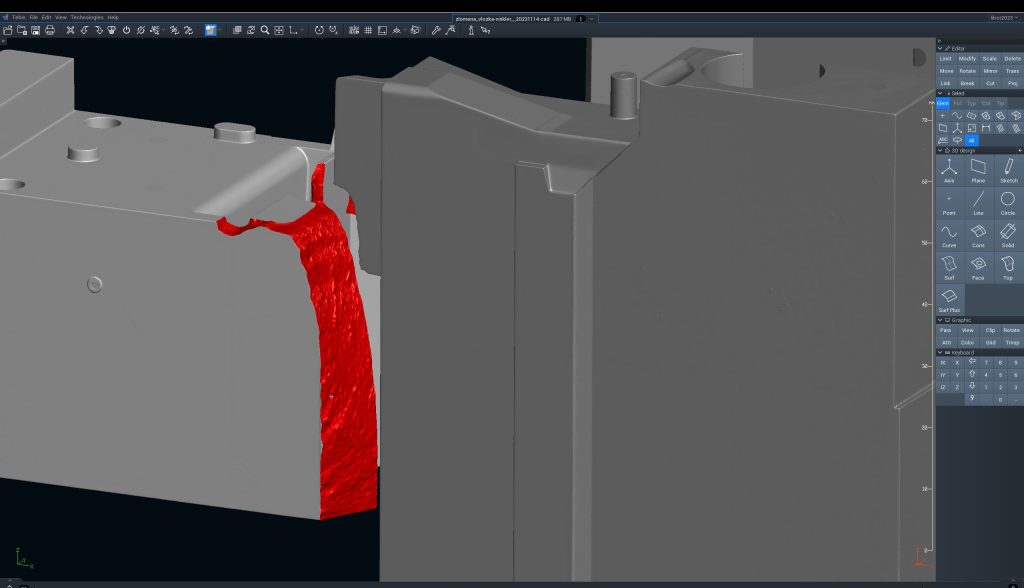

Trojúhelníkovou síť jsme následně zpracovávali v softwaru TEBIS pro Reverzní inženýrství, kde vzniká CAD model. Díky přesným údajům nejen o celé vložce, ale i o detailech zlomu, jsme mohli model zrekonstruovat tak, že odchylky skenu od CAD modelu byly naprosto minimální. Výsledek tak dokonale kopíroval původní díl a přesně odpovídal potřebám zákazníka.
