Fortus 380mc a 450mc

Výrobní zařízení Fortus vám pomohou zkrátit cestu od virtuálního návrhu k výrobku z týdnů na hodiny. Od funkčních prototypů s danými tolerancemi po výrobní nástroje schopné obstát v běžném provozu, jsou zařízení Fortus 380mc a 450mc připraveny splnit vysoké nároky na rychlost, výkon a přesnou výrobu.

Pro výrobu si můžete vybrat z široké a stále rostoucí skupiny průmyslových termoplastů. Nastavením tloušťky stavební vrstvy ovlivníte detailnost a pevnost výrobků v návaznosti na dobu jejich tisku. Fortus 380mc a 450mc jsou výrazně rychlejší, než jejich předchůdci. Obě tato zařízení jsou nyní vybavena dotykovými displeji pro jejich přímé ovládání a údržbu.

Fortus 380mc

Staví díly do velikosti 35,5 × 30,5 × 30,5 cm o poznání rychleji než Fortus 360mc, zvláště pak složité tvary. Fortus 380mc nabízí stejnou rychlost jako typ 400mc a pracuje s celkem sedmi standardními technickými termoplasty.

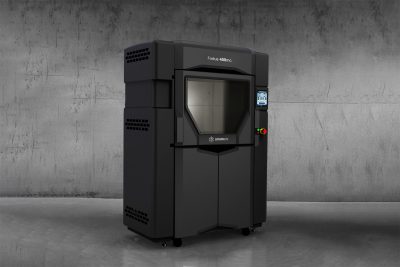

Fortus 450mc

Staví díly do velikosti 40,6 × 35,5 × 40,6 cm a pracuje s celkem devíti standardními i specializovanými termoplasty.

Pokud vaše práce vyžaduje výhradně výrobu velmi přesných a pevných dílů, pak se s těmito náročnými aplikacemi spolehněte na speciální edici Fortus 380mc Carbon Fibre Edition. Tato tiskárna využívá materiály ASA a Nylon 12 Carbon Fibre. Toto řešení cílí na funkční prototypy, produkční díly a  robustní nástroje, které vyžadují pevnost a tuhost kompozitního materiálu naplněného uhlíkem.

Oba systémy pracují s těmito průmyslovými termoplasty:

  • ABS-M30 v šesti barvách, vyznačující se vysokou pevností v tahu, v ohybu a v rázu
  • ABS-M30i pro biokompatibilní díly
  • ABS-ESD7 s elektrostatickou odolností
  • ASA v deseti barvách s velkou mechanickou pevností, UV stabilitou a vysokou estetikou
  • PC-ISO pro biokompatibilní díly, které musejí být zároveň pevné a tepelně odolné
  • PC-ABS pro maximální rázovou pevnost, s mechanickými vlastnostmi a teplotní odolností polykarbonátu a povrchovými vlastnostmi ABS
  • PC pro vynikající mechanické vlastnosti a teplotní odolnost
  • FDM Nylon 12 pro maximální pevnost
  • ST-130 odolá vysokým teplotám a tlaku v autoklávu


Fortus 450mc pracuje také s materiály ULTEM 9085, ULTEM 1010 a ANTERO.

Stavební materiály

Fortus 380mc

  • ABS-M30
  • ABS-M30i
  • ABS-ESD7
  • ASA
  • PC-ISO
  • PC
  • PC-ABS
  • FDM Nylon 12


Fortus 380mc Carbon Fiber Edition

  • ASA
  • Nylon 12 Carbon Fiber


Fortus 450mc:

  • ABS-M30
  • ABS-M30i
  • ABS-ESD7
  • Antero 800NA
  • ASA
  • PC-ISO
  • PC
  • PC-ABS
  • FDM Nylon 12
  • FDM Nylon 12 Carbon Fiber
  • ST-130
  • ULTEM 9085
  • ULTEM 1010


Výška vrstvy

127 μm; 178 μm; 254 μm; 330 μm

Stavební prostor (Š × H × V)
Fortus 380mc: 355 × 305 × 305 mm

Fortus 450mc: 406 × 355 × 406 mm

Materiál podpory
U většiny materiálů rozpustný, u materiálů PC-ISO a ULTEM odlamovaný, u materiálu PC rozpustný i odlamovaný.

Přesnost tisku
Díly jsou vytvářeny s přesností ±127 μm nebo ±1.5 μm/mm (výsledná přesnost je závislá na geometrii dílu; dosažitelná přesnost je odvozena statisticky v rozsahu 95 %).

Kompatibilita s OS
Windows 10/8.1/8/7/Vista/Server 2008/Server 2003

Síťová konektivita
Ethernet TCP/IP 10/100 base T

Rozměry a hmotnost (Š × H × V)
1 270 × 902 × 1 943 mm, 680 kg (bez podstavy 601 kg)

Požadavky na zapojení do el. sítě

  • 208 VAC, 50/60 Hz, 3 fáze, 16 A/fázi (vyžadován dedikovaný obvod 20 amp)


V souladu s normami

CE

Speciální požadavky na provoz
žádné

Součástí dodávky 3D tiskárny je také nezbytný software pro přípravu modelů k tisku a sledování jeho stavu.

Insight

Software Insight připraví vaše STL soubory vygenerované z CAD programu pro výrobu ve 3D systému Fortus tak, že je automaticky rozdělí na řezy dle tiskových vrstev, vygeneruje podpůrné struktury a dráhy pojezdu tiskové hlavy. Uživatel může veškeré parametry manuálně upravit a dosáhnout tak požadovaných vlastností výroby procesem FDM.

V softwaru Insight můžete:

  • optimalizovat orientaci tisku za účelem dosažení maximální pevnosti dílu nebo hladkosti jeho povrchu,
  • upravit podpory pro jejich rychlé a snadné odstranění či úsporu materiálu,
  • nastavit do procesu tisku pauzy, například z důvodu instalace hardwarových nebo elektronických prvků do výrobku,
  • změnit navržené dráhy pojezdu tiskové hlavy tak, abyste dosáhli specifických vlastností výrobku.


Insight doplňuje ještě aplikace Control Panel, zajišťující komunikaci mezi uživatelovým počítačem a systémem Fortus, která slouží ke správě tiskových úloh a monitorování stavu zařízení. Pracovníci v týmech mohou využívat síťové konektivity a sdílet výrobní kapacitu tohoto stroje podle potřeby.

GrabCAD Print

Nový software GrabCAD Print vám umožňuje tisknout přímo z vašich oblíbených profesionálních CAD formátů a šetří tak hodiny času strávené obvyklou konverzí a opravami STL souborů. Spolehněte se na inteligentní výchozí nastavení, tipy na nástroje a upozornění, která vás provedou bezproblémovým tiskovým procesem. Pracujte s podrobnými náhledy na váš model, tiskovou plochou i náhled řezu, takže  můžete provést potřebné úpravy ještě před tiskem.
