CNC soustružení

Bezpečné a spolehlivé díky dokonalé virtuální simulaci

CNC programy pro soustruhy můžete vytvářet v kompletním digitálním výrobním prostředí Tebis, abyste mohli rychle a spolehlivě vyrábět jednoduché nebo složité součásti. Modely polotovaru, obrobku a sestavy nástroje, na kterých je založen každý výpočet – od frézy po držák nástroje – vám poskytují spolehlivější CNC programy s kontrolou kolizí. Vaše soustruhy mohou pracovat v nepřetržitém provozu, protože CNC programy nejsou generovány v NC řídicím systému. Správná CAD/CAM strategie vám proto poskytuje všechny výhody především z vysokého úběru materiálu při soustružení.

Úspora času

Kratší doba programování a výroby

Spolehlivost procesu

Maximální spolehlivost díky předcházení kolizím, a to i ve fázi programování

Efektivita

Efektivní strategie pro hrubování, dokončování a sestupné obrábění s řízenou tvorbou třísky a minimálním polohováním

Automatizace

Vysoký stupeň automatizace díky flexibilním šablonám; také pro agregáty stroje a řízené prvky

Soustružení: spirálový trn

Připojené video ukazuje soustružení komplexního spirálového trnu z nástrojové oceli. Mnoho hrubovacích, dokončovacích operací a sestupného obrábění lze rychle a snadno naprogramovat s kontrolou kolizí, aby stroj mohl pracovat efektivně. Používáme zde frézovací/soustružnický stroj, protože k dokončení součásti jsou nutné také frézovací a vrtací operace.

tebis cnc soustružení

Komplexní strategie pro CNC soustružení

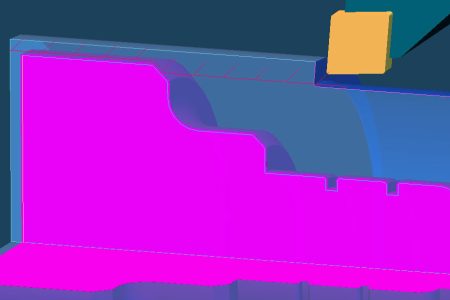

Tebis má všechny potřebné funkce pro podélné, rovinné a konturově paralelní CNC soustružení kontur a drážek a pro čelní vrtání – včetně vrtání mimo střed. Stejně snadno můžete připravit CNC programy pro soustružení válcových, kuželových nebo rovinných závitů. Tebis automaticky rozpozná, zda je třeba  soustružit oblasti zevnitř nebo zvenku.

tebis cnc soustružení

Maximální bezpečnost díky kontrole kolizí

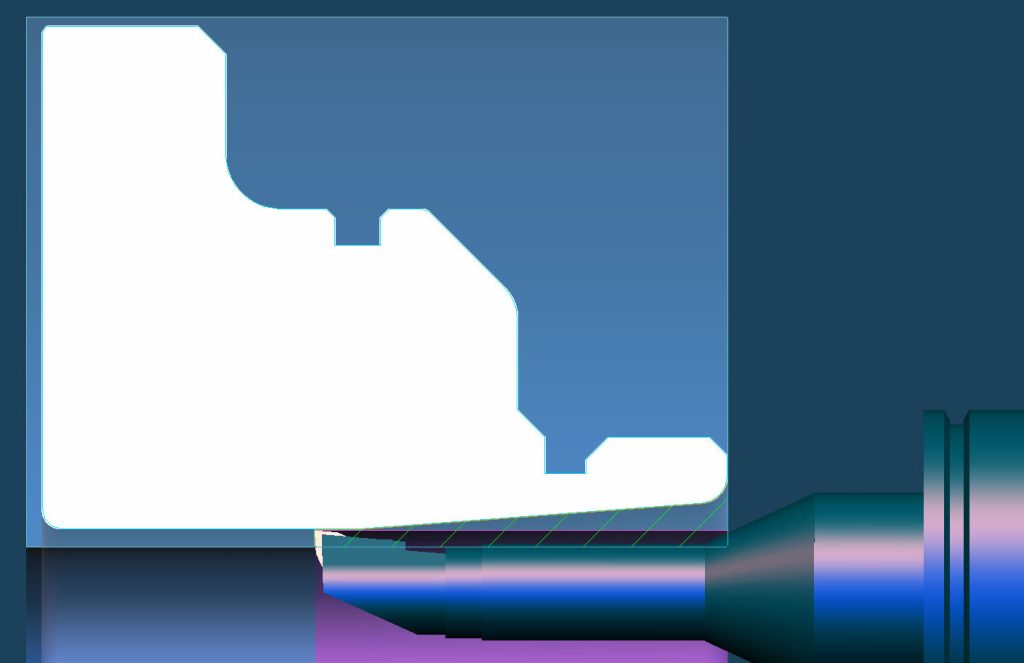

Pokud nelze oblast zcela soustružit jedním směrem náklonu, můžete během CNC programování definovat více směrů naklonění. Vaše stroje budou nepřetržitě pracovat. Pokud by mohlo dojít během CNC soustružení ke kolizi mezi sestavou nástroje a součástí, Tebis automaticky zmenší odpovídající oblasti. Získáte tak CNC programy pro soustružení s kontrolou kolizí již ve fázi výpočtu.

tebis cnc soustružení

Krátká doba výroby díky optimálním drahám nástrojů

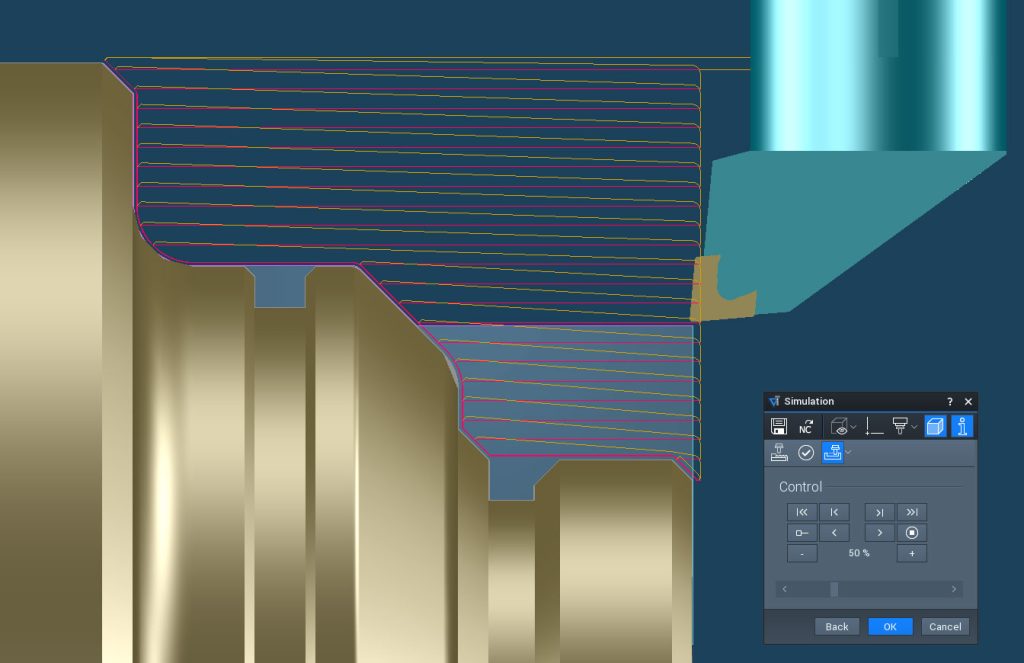

Při CNC soustružení můžete naprogramovat polohovací pohyby s nejkratší dráhou, takže odjezdy a přejezdy zaberou méně času. Vaše procesy zůstanou bezpečné, protože se také provádí automatická kontrola kolizí. V případě potřeby můžete do hrubování zahrnout také dokončovací řez, který odstraní zbytkové výstupky materiálu mezi dráhami hrubování.

Soustružení s pohodlným odříznutím dílu

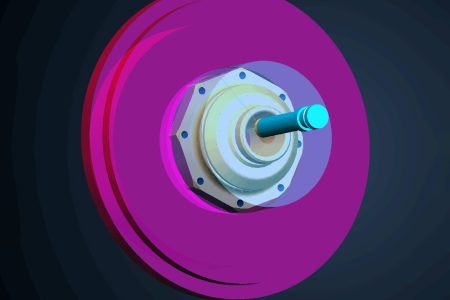

Z tyčového materiálu lze odřezávat díly pomocí speciální funkce pro automatizované obrábění na soustruzích nebo soustružnicko-frézovacích centrech. Můžete rychle a snadno definovat optimální řezné podmínky pro rychlost posuvu a rychlost na výstupu materiálu. Díl můžete snadno rovně odříznout a zároveň dokončit jeho obrys, aniž byste museli navrhovat pomocnou geometrii. Během odřezávání můžete obrobek odjehlit a obrátíte ji rovnou stranou tyče. To vám umožní okamžitě vyrobit další díl z tyčového materiálu. Odřezaný díl lze přenést na druhé vřeteno nebo jej uchopit chapadlem/zachycovačem dílu – vše je automaticky řízeno a spolehlivě simulováno.

tebis cnc soustružení

Kontrola třísek a detekce plného řezu

Při práci s měkkými a tvárnými materiály, jako je měď a hliník, můžete CNC soustružení přerušit po libovolně definovatelné délce dráhy, aby se tříska včas odlomila. To umožňuje soustružit různé materiály i při velmi vysokých rychlostech a zachovat pečlivě definované řezné parametry. Detekce plného řezu při zapichování zajišťuje delší životnost nástroje. Sami rozhodnete, co se stane, pokud je nástroj v plném kontaktu: např. odstranění třísek nebo odjezd posuvem.

tebis cnc soustružení

Správa parametrů stroje pro NC výstup

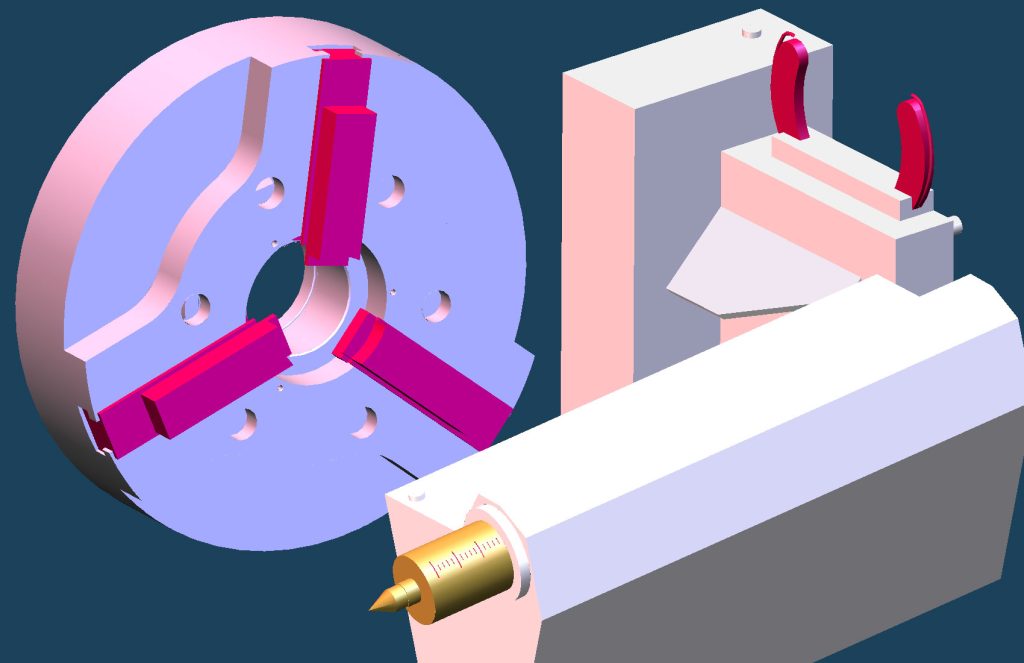

Velmi praktické je během CNC programování definovat, kde se v CNC programu otevřou nebo zavřou např. upínací prvky, lunety nebo koníky s pinolamiUšetříte tak časově náročné seřizování stroje. Nastavení se provádí ve Správci výrobního postupu Job Manager stejně jako celá CNC automatizace pro soustružení se šablonami.

tebis cnc soustružení

Sledování úběru materiálu pro postup výroby a simulaci

Tebis používá model polotovaru k určení umístění materiálu, který má být obráběn během CNC soustružení. Při aktivovaném sledování materiálu se polotovar aktualizuje v reálném čase po každém řezu. To umožnuje neustále vizuálně sledovat postup výroby a realisticky simulovat všechny soustružnické operace.
